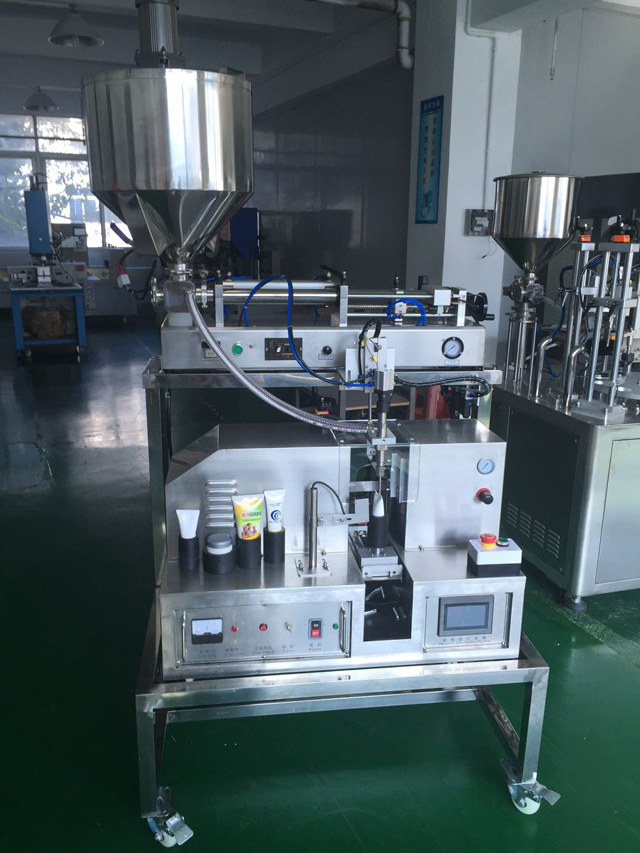

Ημιαυτόματη μηχανή πλήρωσης σωλήνων με εξοπλισμό σφράγισης υπερήχων

• Μοντέλο: VK-TFS-002U
• Τροφοδοτικό: 220V/50HZ/Μονοφασικό
• Ισχύς: 1500w
• Συχνότητα: 20 Khz
• Μήκος σωλήνα: 40-280mm
• Διάμετρος σωλήνα: 10-80mm
• Όγκος πλήρωσης: Α: 5-30ml Β: 6-60ml Γ: 10-120ml Δ: 25-250ml Ε: 50-500ml (Προαιρετικό)
• Μέγεθος: 735*670*1300mm
• Βάρος: 130 kg

Προβολή βίντεο

Λειτουργία και εφαρμογή

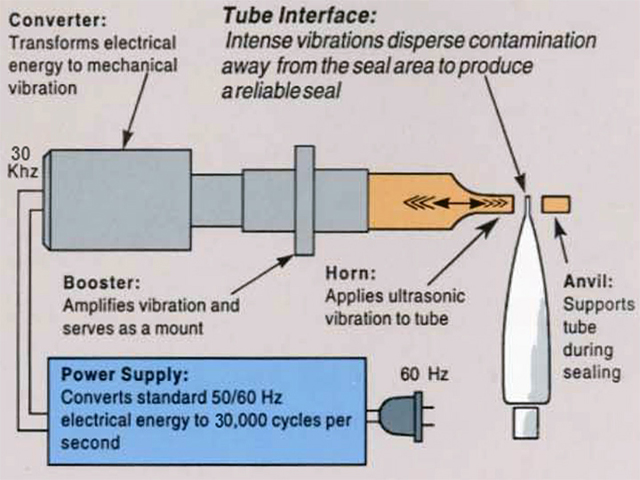

Χρησιμοποιήστε υπερήχους για τη συγκόλληση πλαστικής ουράς μαλακού σωλήνα. Δεν χρειάζεστε κόλλα ή πληρωτικό ή διαλύτη κατά τη συγκόλληση, δεν καταναλώνετε μεγάλες ποσότητες θερμότητας και είναι εύκολο στη λειτουργία, υψηλή ταχύτητα συγκόλλησης, υψηλή απόδοση.

Αυτό το μηχάνημα χρησιμοποιείται ευρέως σε οδοντόκρεμα, καλλυντικά, ιατρικά προϊόντα, τρόφιμα και βιομηχανικούς σωλήνες κ.λπ.

Βασικές Παράμετροι

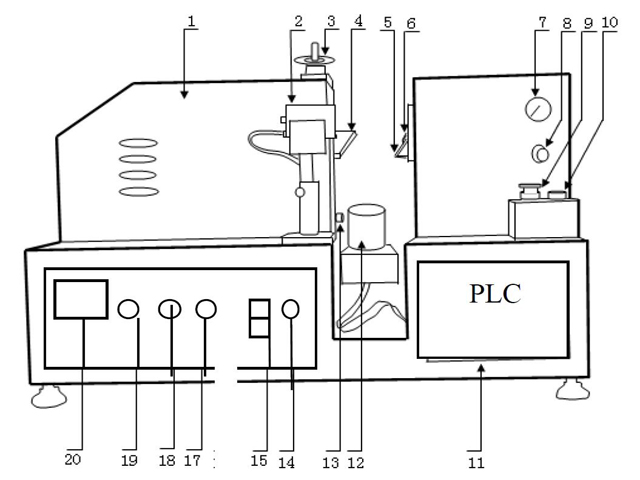

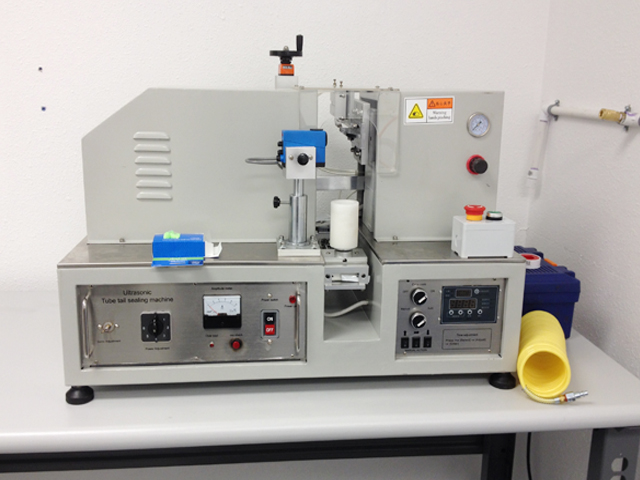

Διάταξη στεγανοποιητικής μηχανής

1. Κύριο σώμα
2. Αισθητήρας
3. Ρύθμιση ύψους σωλήνα
4. Μπροστινό καλούπι
5. Καλούπι πλάτης
6. Κόπτης
7. Μετρητής πίεσης αερίου
8. Ρύθμιση πίεσης αερίου
9. Κουμπί έκτακτης ανάγκης
10. Κουμπί έναρξης
11. PLC
12. Κάτοχος
13. Ρύθμιση κενού καλουπιών
14. Λάμπα ισχύος
15. Διακόπτης ρεύματος
16. Αρμονία
17. Έλεγχος OSC
18. Λάμπα υπερφόρτωσης
19. Μετρητής φόρτωσης

(Σημείωση: Παρακαλούμε να ελέγξετε την μπροστινή βίδα του καλουπιού εάν έχει ισχυρή κλειδαριά, γιατί φοβάστε όταν η μεταφορά και η βίδα είναι χαλαρά)

Εξάρτημα σφράγισης

• Εκκίνηση κινητήρα: αυτό είναι για τον έλεγχο της λειτουργίας του συγκρατητήρα σωλήνα
• Εκκίνηση κυλίνδρου τροφοδοσίας: αυτό είναι για τον έλεγχο της τροφοδοσίας του συγκρατητήρα σωλήνα
• Εκκίνηση κυλίνδρου υπερήχων: αυτό είναι για τον έλεγχο της εργασίας πάνω και κάτω καλουπιού.
• Εκκίνηση κυλίνδρου κοπής: αυτό είναι για τον έλεγχο του κόφτη
• Πλήρωση κυλίνδρου: Αυτό είναι για τον έλεγχο του αστέρα του κυλίνδρου της κεφαλής πλήρωσης ή για τη διακοπή λειτουργίας όταν γίνεται χειροκίνητα
• Έναρξη πλήρωσης: Αυτό είναι για τον έλεγχο του αστέρα πλήρωσης ή τη διακοπή όταν γίνεται χειροκίνητα
• Εκκίνηση υπερήχων: Αυτό είναι για τον έλεγχο της συχνότητας, είναι το ίδιο με το «18. Έλεγχος OSC"
• Προσανατολισμός σωλήνα ενεργό: αυτό είναι για τον έλεγχο του Sense off/on
• Ρύθμιση ώρας: Είναι για τη ρύθμιση του χρόνου καθυστέρησης/ του χρόνου συγκόλλησης/ του χρόνου αναμονής
• Χρόνος καθυστέρησης: 0,80
• Χρόνος συγκόλλησης: Tube Dia 20, ο χρόνος θα είναι περίπου: 0,20, Tube dia 30, ο χρόνος θα είναι περίπου 0,40, Tube dia 40, ο χρόνος θα είναι περίπου 0,50, Tube dia 50, ο χρόνος θα είναι περίπου 0,7
• Χρόνος κράτησης: 0,35

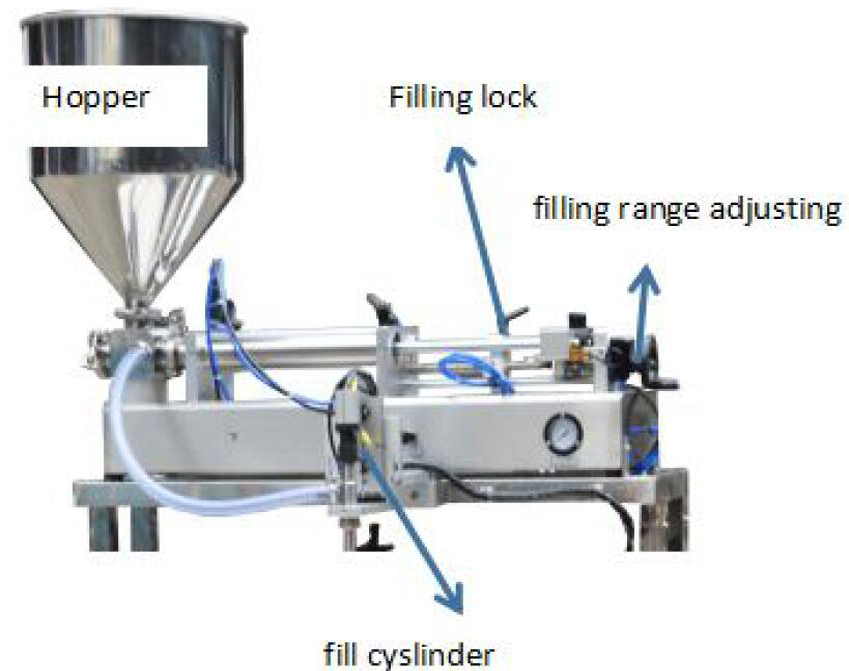

Μέρος πλήρωσης

Διαδικασία Λειτουργίας

1. Συνδέστε σωστά το ρεύμα και τον πεπιεσμένο αέρα (προτείνετε 0,5 MPa).
2. Πατήστε το διακόπτη λειτουργίας
3. Πατήστε το κουμπί 'OSC check' και ρυθμίστε το 'Tune button' ταυτόχρονα. Παρακαλούμε, χρησιμοποιώντας τη βίδα στο κουμπί Tune, μπορείτε να στρίψετε αριστερά ή δεξιά, ενώ βρείτε το ελάχιστο 'Signal light' (θα είναι περίπου χαμηλό από 1A ) καθορίστηκε «Ρύθμιση συχνότητας». (μην πατάτε συνεχώς το 'OSC check', πατήστε το κατά διαστήματα)
4. Τοποθετήστε το σωλήνα στη βάση.
5. Πατήστε «Έναρξη κυλίνδρου υπερήχων», το μπροστινό καλούπι και το πίσω καλούπι θα κλείσουν. ρυθμίστε το "Moulds gap adjustment", αφήστε δύο καλούπια να ακουμπήσουν και να μην υπάρχει κενό. Πατήστε 'Cutter controller' και επιβεβαιώστε ότι ο κόφτης θα λειτουργήσει ομαλά.
6. Τοποθετήστε το μπροστινό καλούπι και το πίσω καλούπι και τον κόφτη στην αρχική θέση.
7. Τοποθετήστε το σωλήνα στο «Holder» και πατήστε «Feeding cylinder start», ο σωλήνας θα κινηθεί ανάμεσα σε δύο καλούπια. Ρυθμίστε το ύψος της βάσης αν χρειάζεται. (προτείνετε ο σωλήνας να είναι υψηλότερος από το πίσω καλούπι 2 έως 3 mm)
8. Επαναφέρετε το σωλήνα στην αρχική του θέση.
9. Ρυθμίστε σε αυτόματη κατάσταση, ενεργοποιήστε τον αισθητήρα εάν ο σωλήνας έχει κωδικό χρώματος διαφορετικά απενεργοποιήστε τον.
10. Πατήστε "Auto" το μηχάνημα θα λειτουργήσει αυτόματα.

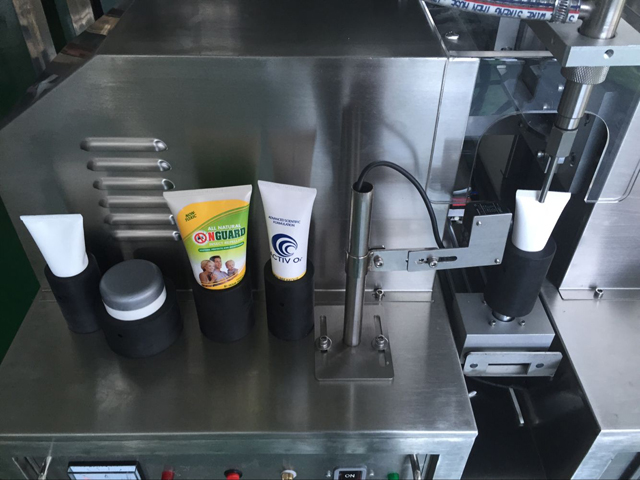

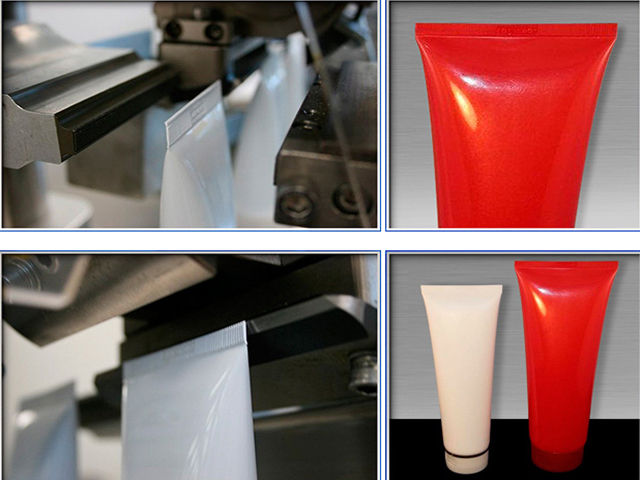

Δείγματα

Αποτυχία και επανόρθωση
