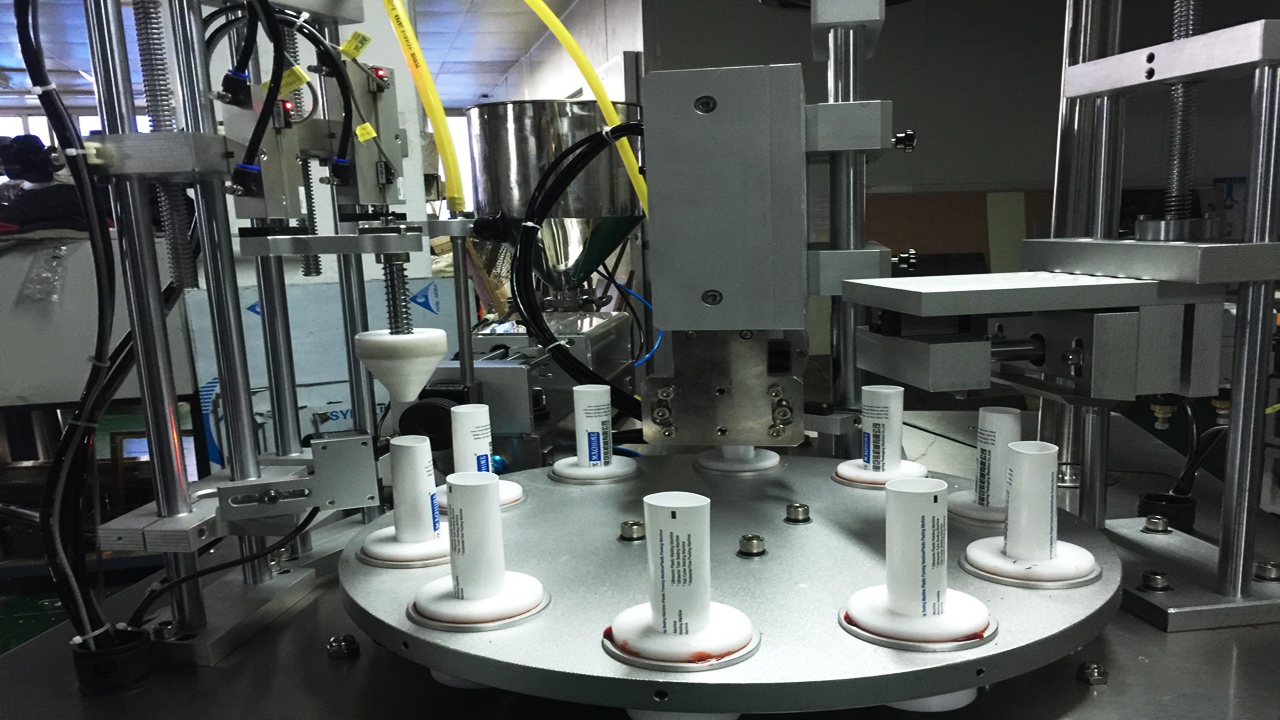

Εξοπλισμός πλήρωσης ημιαυτόματου περιστροφικού σωλήνα με σφράγιση ουράς υπερήχων

• Μοντέλο: VK-TFS-006U
• Τροφοδοσία: AC220V 50/60HZ μονοφασική
• Ισχύς: 2KW
• Εύρος πλήρωσης: A:5-30ml B: 6-60ml C: 10-120ml D: 25-250ml E: 50-500ml
• Διάμετρος στεγανοποίησης: 5-50mm
• Μέγιστο ύψος: 5-200mm
• Χωρητικότητα: 20-30 σωλήνες/λεπτό
• Διαστάσεις: 1300*900*1550mm
• ΒΔ: 350 κιλά
• Κωδικός HS: 8422 303090
• Σώμα μηχανής: 202# από ανοξείδωτο χάλυβα

Προβολή βίντεο

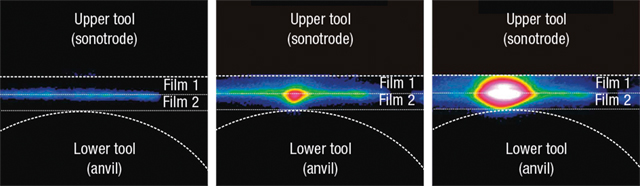

Ο εξοπλισμός πλήρωσης σωλήνων μηχανής σφράγισης υπερήχων συνδέεται με σφράγιση υπερήχων, η θερμότητα που απαιτείται για την τήξη παράγεται μόνο μέσα στο θερμοπλαστικό στρώμα σφράγισης. Για τοπική μετατροπή των δονήσεων σε θερμότητα τριβής, τα προφίλ αμόνι ή sonotrode είναι κυρίως γραμμικά και περιλαμβάνουν ακτίνες ή μικρά οροπέδια. Αυτά τα προφίλ εξασφαλίζουν εστίαση της εισροής ενέργειας και επομένως σύντομους χρόνους σφράγισης μεταξύ 100 και 200 χιλιοστών του δευτερολέπτου. Με τη σφράγιση με υπερήχους παράγεται θερμότητα στο εσωτερικό της μεμβράνης, όχι με εισροή θερμότητας από το εξωτερικό, όπως συμβαίνει για παράδειγμα με τη θερμοσφράγιση. Τα εργαλεία (sonotrode και αμόνι) που έρχονται σε άμεση επαφή με το υλικό συσκευασίας, παραμένουν κρύα καθ' όλη τη διάρκεια της διαδικασίας συγκόλλησης. Το στρώμα στήριξης παραμένει σχεδόν κρύο και με τον τερματισμό της εισροής ενέργειας, η θερμότητα διαχέεται πιο γρήγορα προς τα έξω λόγω της διαφοράς θερμοκρασίας μεταξύ του στρώματος στήριξης και του στρώματος στεγανοποίησης, έτσι ώστε η αντίσταση θερμής πρόσφυσης είναι σημαντικά υψηλότερη.

Η σφράγιση με υπερήχους είναι ιδιαίτερα κατάλληλη για:

• Θερμοπλαστικές μεμβράνες (σακούλες και σακούλες) Σωλήνες, δίσκοι και κύπελλα
• Σωλήνες, δίσκοι και κύπελλα
• Συσκευασία από χαρτόνι με θερμοπλαστική επίστρωση
• Βαλβίδες και αεραγωγοί σε φιλμ / υλικά φίλτρων
• Βιδώστε καπάκια σε επικαλυμμένη συσκευασία από χαρτόνι/μεμβράνες

Όταν επιλέγετε εξοπλισμό πλήρωσης σωλήνων για πλαστικούς σωλήνες, είναι πολύ σημαντικό να κατανοήσετε τους διάφορους τύπους διαθέσιμων επιλογών σφράγισης σωλήνων. Τα μηχανήματα πλήρωσης σωλήνων διατίθενται με επιλογές σφράγισης με θερμό αέρα, σφράγιση υπερήχων, παλμική σφράγιση ή σφράγιση με θερμή σιαγόνα. Η αντιστοίχιση του τύπου του σωλήνα συμπίεσης με τον σωστό εξοπλισμό σφράγισης σωλήνων είναι πολύ σημαντική για τη διασφάλιση ισχυρών, επαγγελματικών σφραγίσεων σωλήνων. Κάθε υλικό σωλήνα συμπεριφέρεται διαφορετικά, επομένως αυτό που λειτουργεί καλά για έναν καλλυντικό σωλήνα πολυαιθυλενίου μονοστρωματικής στρώσης, μπορεί να μην λειτουργεί τόσο καλά με έναν πολυστρωματικό σωλήνα COEX. Ανάλογα με τη βιομηχανία για ένα δεδομένο προϊόν, όπως σωλήνες καλλυντικών, σωλήνες προσωπικής φροντίδας, φαρμακευτικά σωληνάρια ή σωλήνες οικιακής και βιομηχανικής χρήσης, η επιλογή του σωστού εξοπλισμού πλήρωσης και σφράγισης σωλήνων μπορεί να είναι δύσκολη. Ας ρίξουμε μια ματιά στις δύο πιο δημοφιλείς επιλογές που χρησιμοποιούνται σήμερα στη βιομηχανία συσκευασίας σωλήνων.

Σφραγιστικά σωλήνων θερμού αέρα

Η πιο δημοφιλής επιλογή μηχανημάτων στεγανοποίησης σωλήνων είναι η σφράγιση σωλήνων θερμού αέρα. Με αυτό το σύστημα παράγεται ζεστός αέρας και διοχετεύεται στο ανοιχτό άκρο του πλαστικού ή του πολυστρωματικού σωλήνα. Αυτός ο θερμαινόμενος αέρας διεισδύει στο τοίχωμα του πλαστικού σωλήνα θερμαίνοντας το υλικό αρκετά ώστε να το κάνει μαλακό και εύκαμπτο. Στη συνέχεια, ένα σετ σιαγόνων στεγανοποίησης σωλήνων τσακίζει το μαλακωμένο πλαστικό για να συγκολλήσει το ανοιχτό άκρο κλειστό. Το κύριο πλεονέκτημα αυτής της τεχνολογίας σφράγισης σωλήνων είναι η ταχύτητά της. Ένα άλλο πλεονέκτημα είναι ότι τα στεγανοποιητικά θερμού αέρα λειτουργούν με τη μεγαλύτερη γκάμα από laminate ή πλαστικούς σωλήνες. Είτε το υλικό του σωλήνα είναι LDPE, MDPE, HDPE, PP, Mono στρώμα ή πολυστρωματικό με ή χωρίς προστασία φραγμού EVOH, η στεγανοποίηση σωλήνα θερμού αέρα θα πρέπει να λειτουργεί. Ένα μειονέκτημα, ωστόσο, είναι η ανάγκη για συγκεκριμένα ακροφύσια θερμού αέρα με μέγεθος σε κάθε σωλήνα διαμέτρου που γεμίζεται και σφραγίζεται. Αυτό θα αυξήσει το κόστος αλλαγής εξαρτημάτων που απαιτούνται για τη λειτουργία του σωλήνα. Το κόστος των εξαρτημάτων μορφής είναι ελάχιστο, ωστόσο, όταν λαμβάνεται υπόψη το μέγεθος της παραγωγής σε υψηλότερη απόδοση. Συνιστούμε αυτό το στυλ πλήρωσης σωλήνων εάν τα μεγέθη εκτέλεσης παραγωγής είναι μεγαλύτερα από 20.000 σωλήνες.

Σφραγιστικά σωλήνων υπερήχων

Η σφράγιση σωλήνων υπερήχων είναι μια άλλη δημοφιλής επιλογή που βρίσκεται σήμερα στη βιομηχανία συσκευασίας. Τα αυτόνομα σφραγιστικά σωλήνων που χρησιμοποιούν υπερήχους είναι δημοφιλή για εργασίες σωλήνων μικρού όγκου. Τα μηχανήματα πλήρωσης σωλήνων μπορούν επίσης να εξοπλιστούν εκ των υστέρων με συστήματα σφράγισης σωλήνων υπερήχων ως εναλλακτική λύση στη σφράγιση με θερμό αέρα. Με τη σφράγιση σωλήνων υπερήχων, οι πλαστικοί και οι ελασματοποιημένοι σωλήνες σφραγίζονται με δόνηση υψηλής συχνότητας μιας κόρνας στεγανοποίησης υπερήχων. Αυτή η δόνηση υψηλής συχνότητας δημιουργεί έντονη θερμότητα στο τοίχωμα του σωλήνα που προκαλεί μαλάκυνση του πλαστικού σωλήνα πολυαιθυλενίου. Το ανοιχτό άκρο του πλαστικού σωλήνα διατηρείται κλειστό υπό την πίεση από το κέρατο στεγανοποίησης και τον αντίστοιχο άκμονα στεγανοποίησης, σχηματίζοντας έτσι μια ισχυρή συγκόλληση. Τα πλεονεκτήματα των σωλήνων σφράγισης με τεχνολογία υπερήχων είναι η ευκολία στη χρήση, η έλλειψη ανάγκης για εξαρτήματα προσαρμοσμένου μεγέθους και η δυνατότητα σφράγισης μέσω μόλυνσης του προϊόντος στην περιοχή στεγανοποίησης, όπως συμβαίνει κατά την υπερπλήρωση ενός σωλήνα με προϊόν. Το μειονέκτημα ωστόσο είναι η χαμηλότερη ταχύτητα σφράγισης του σωλήνα σε σύγκριση με τη στεγανοποίηση με ζεστό αέρα. Όσον αφορά τη μηχανή σφράγισης υπερήχων μας, οι βασικές πληροφορίες δίνονται ως εξής:

• Πλαστικό σύνθετο μηχάνημα πλήρωσης και σφράγισης σωλήνα από ανοξείδωτο χάλυβα, χρησιμοποιώντας τα κουμπιά για τον έλεγχο της διαδικασίας εργασίας: τεχνητοί σωλήνες, αυτόματο περιστροφικό, ποσοτικό γέμισμα, αυτόματη αποκοπή, σφράγιση θέρμανσης, κομμένη ουρά, τελική έξοδος.
• Όλη η εργασία χρησιμοποιώντας τον έλεγχο διαδρομής πλήρους κυλίνδρου, εύκολη ρύθμιση της έντασης πλήρωσης, η ταχύτητα πλήρωσης μπορεί να ρυθμιστεί.
• Ισχύει για όλα τα είδη πλαστικών και σύνθετων σωλήνων πλήρωσης, σφράγισης, εκτύπωσης ημερομηνίας, κομμένης ουράς. Σφράγιση τακτοποιημένη εμφάνιση, σφράγιση ισχυρή, υψηλή ακρίβεια, καλή σταθερότητα.

Βασικές Παράμετροι

Σημείωμα: Οι παραπάνω παράμετροι για αναφορά μόνο.

Το μηχάνημα αναβαθμίζει συνεχώς τις παραμέτρους μπορεί να προκαλέσει τις πραγματικές αποκλίσεις, κατανοήστε.

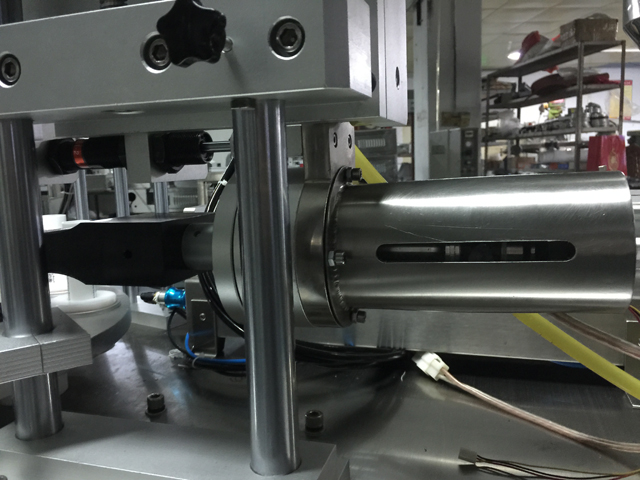

Πώς λειτουργεί η σφράγιση με υπερήχους

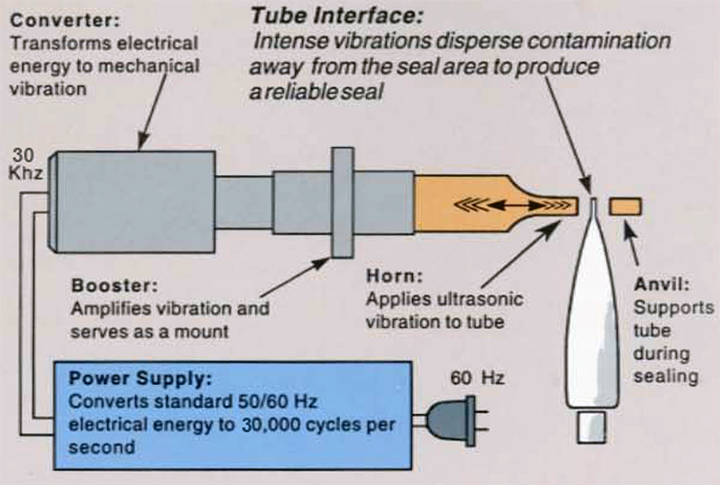

Το σφράγισμα σωλήνων υπερήχων έχει σχεδιαστεί για να τοποθετείται σε σχεδόν όλα τα στυλ μηχανών πλήρωσης. Καθώς ο σωλήνας προωθείται στον σταθμό σφράγισης σωλήνων υπερήχων, ένας διακόπτης κλείνει για να ξεκινήσει ο κύκλος συγκόλλησης. Ο αέρας κατευθύνεται σε κυλίνδρους για να προωθήσει τον αμόνι συγκόλλησης και το κέρας υπερήχων προς την κεντρική γραμμή του σωλήνα.

Ο σωλήνας είναι κλειστός σε ένα προκαθορισμένο κενό και συγκρατείται για την εφαρμογή της ηχητικής ενέργειας.

Ένα τροφοδοτικό υπερήχων παίρνει την ηλεκτρική ενέργεια 50/60 Hz και τη μετατρέπει σε 30.000 κύκλους ανά δευτερόλεπτο μέσω ενός ταλαντωτή ισχύος.

Αυτή η ηλεκτρική ενέργεια υψηλής συχνότητας εφαρμόζεται στον μετατροπέα που μετατρέπει το ηλεκτρικό ρεύμα σε μηχανικούς κραδασμούς υψηλής συχνότητας.

Η ηχητική ενέργεια αναγκάζει το κέρας να δονείται στο άκρο του σωλήνα με 30.000 κύκλους ανά δευτερόλεπτο.

Η έντονη δόνηση διασκορπίζει οποιαδήποτε μόλυνση από την περιοχή στεγανοποίησης και παράγει θερμότητα για τη συγκόλληση του υλικού.

Στη συνέχεια, η ενέργεια διακόπτεται και ο σωλήνας παραμένει κλειστός για σύντομο χρονικό διάστημα (συνήθως 0,05 έως 0,150 δευτερόλεπτα).

Στη συνέχεια, ο σωλήνας πηγαίνει στον επόμενο σταθμό στη γραμμή πλήρωσης. Συνήθως οι χρόνοι κύκλου κυμαίνονται από 45 έως 80 μονάδες ανά λεπτό, ανάλογα με τη διάμετρο και το υλικό του σωλήνα.

Χαρακτηριστικά προϊόντος

• Το μηχάνημα μπορεί να χρησιμοποιηθεί για αντιεκρηκτικές μονάδες.
• Χρησιμοποιείται κυρίως για ποσοτική πλήρωση νερού, λαδιού, λοσιόν, υλικού που μοιάζει με πάστα. Ανάλογα με τις ανάγκες πλήρωσης, ρυθμιζόμενο ανύψωση επιφάνειας εργασίας.
• Όγκος πλήρωσης 5-1000ML, Χωρισμένος σε έξι σειρές: A, B, C, D, E, F.
• Τρόπος τροφοδοσίας: Κανονική βαρύτητα / τύπος αυτόματης αναρρόφησης Επιλέξτε ένα.

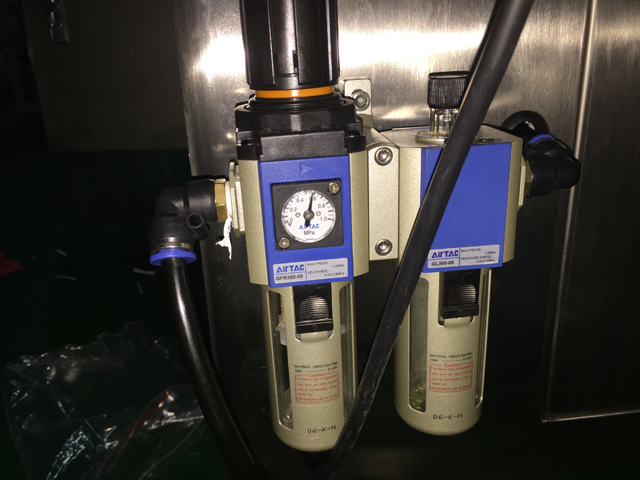

• Έλεγχος: πνευματικός έλεγχος

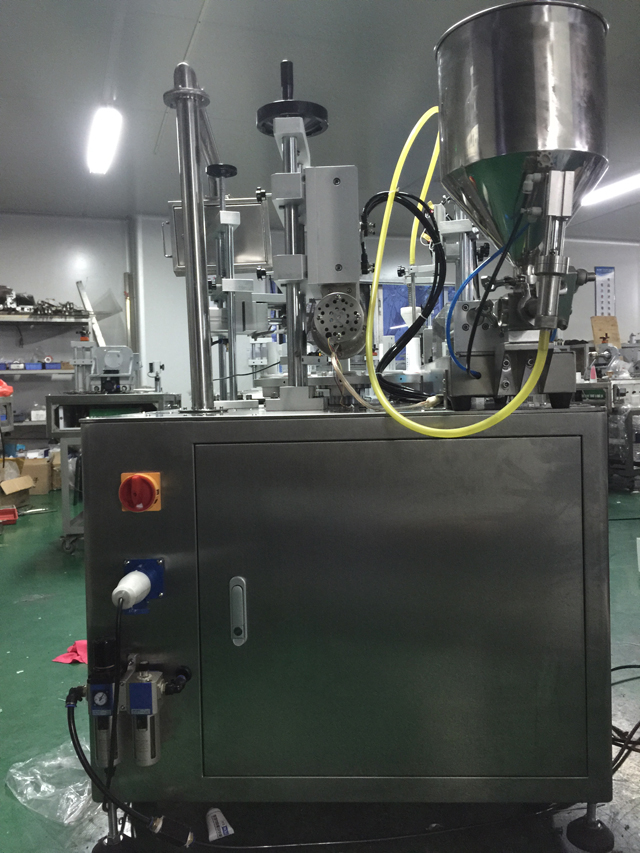

Ημιαυτόματη μηχανή στεγανοποίησης χώρου πλήρωσης σωλήνων

1. Εργαστήριο

2. Εργασίες βιομηχανικής παραγωγής με συνεχή γραμμή επεξεργασίας

Αναλυτικές Εικόνες

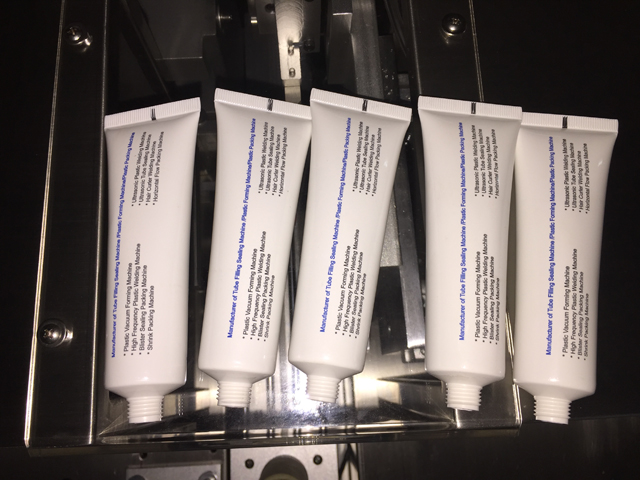

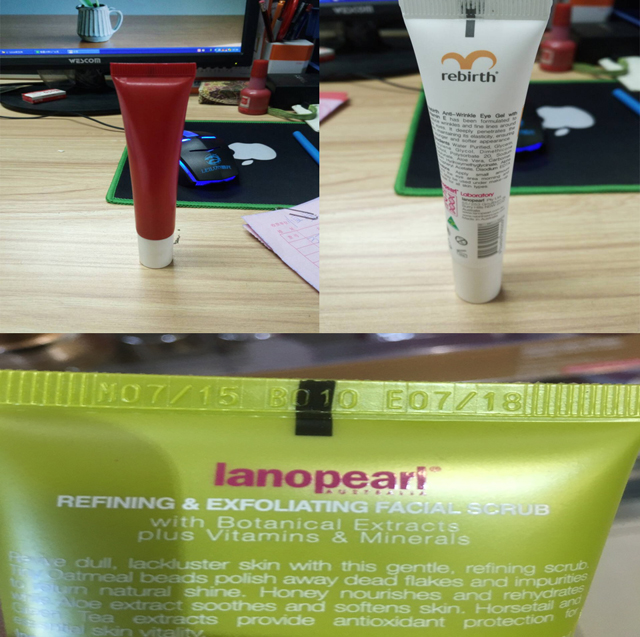

Δείγματα σωλήνων
