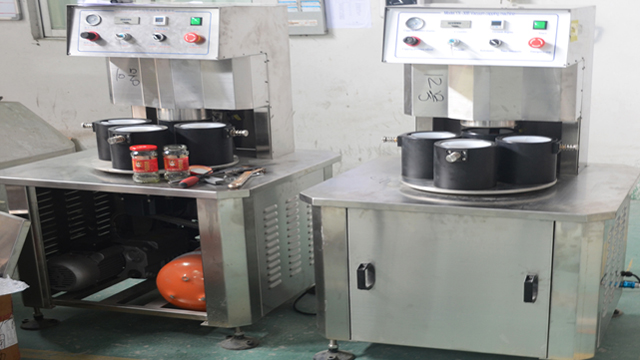

Ημιαυτόματα καπάκια ωτίδας Γυάλινα βάζα Μπουκάλια τσοκ με κενό καπάκι

Ημιαυτόματα καπάκια ωτίδας Γυάλινα βάζα Μπουκάλια τσοκ Μηχανή κάλυψης κενού

VK-SVC Γυάλινο Βάζο Μηχανή Κενού Πώματος
Τροφοδοσία: AC220V/50-60Hz
Ταχύτητα κάλυψης: 1200-1500 bph
Ισχύς: ≤1,3 KW (συμπεριλαμβάνεται αντλία κενού)
Διάμετρος καπακιού: Φ30-Φ85mm, Φ85-Φ110mm
Ύψος μπουκαλιού: 50-180mm, 120-250mm
Διάμετρος μπουκαλιού: Φ30-Φ80mm Φ80-Φ150mm
Περιοριστικός βαθμός κενού: -0,08Mpa
Στρέψη κάλυψης: 5-25 NM
Κατανάλωση αέρα: 0,5m3/0,7Mpa
Μέγεθος μηχανής: 750*700*1350mm
Βάρος: 157 kg

Αυτή η μηχανή κάλυψης σειράς ερευνάται και παράγεται από τους εαυτούς μας με χρόνια εμπειρίας στην παραγωγή, είναι η εγχώρια πρωτότυπη δημιουργία, χρησιμοποιεί αντλία κενού για την αναρρόφηση, ο διαθέσιμος υψηλός βαθμός κενού, η ροπή κάλυψης και το επίπεδο κενού μπορούν να ρυθμιστούν κατόπιν ζήτησης συμβατά με μια ποικιλία διαφορετικά σχήματα και μεγέθη φιαλών για πώμα, ισχυρή συμβατότητα και εύκολη προσαρμογή.

Τα κύρια πνευματικά και ηλεκτρικά εξαρτήματα είναι από παγκοσμίου φήμης μάρκες, σταθερή και αξιόπιστη απόδοση.

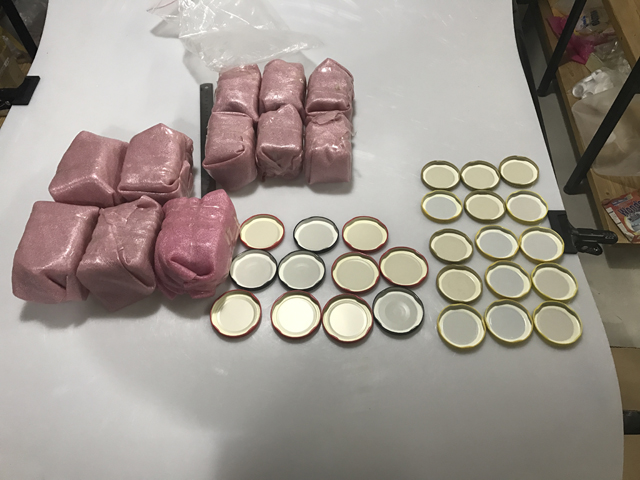

Χρησιμοποιείται ευρέως σε γυάλινα μπουκάλια με καπάκια από λευκοσίδηρο, πώμα κενού για τα τρόφιμα, τα κονσερβοποιημένα τρόφιμα, τα ποτά, τα καρυκεύματα, τα προϊόντα υγειονομικής περίθαλψης και άλλες βιομηχανίες.

Αντί να σφίγγεται από τα πλάγια όπως σε ένα ενσωματωμένο βιδωτό καπάκι, το τσοκ έχει ένα τσοκ που πιάνει σταθερά το καπάκι και περιστρέφει το καπάκι πάνω στη φιάλη από πάνω και επομένως ο μηχανισμός συμπλέκτη μπορεί να ρυθμιστεί με μεγάλη ακρίβεια για να ελέγχει τη ροπή του πώματος.

Οι μηχανές Chuck Capping είναι διαθέσιμες από μηχανές μονής κεφαλής έως μηχανές υψηλής ταχύτητας πολλαπλών κεφαλών. Το μεγάλο πλεονέκτημα μιας μηχανής κάλυψης τσοκ είναι η επεκτασιμότητα της για λειτουργία υψηλής ταχύτητας και φυσικά η ακριβής ροπή της τάπας.

Το μειονέκτημα ενός καπακιού τσοκ είναι ότι κάθε μέγεθος φιάλης απαιτεί αλλαγή εξαρτημάτων και εάν αλλάξουν τα μεγέθη του καπακιού πρέπει επίσης να αλλάξουν όλα τα τσοκ (για να μην αναφέρουμε την πιθανότητα η ταξινόμηση και η μεταφορά καπακιού να απαιτούν επίσης αλλαγή εξαρτημάτων).

Όταν εξετάζετε ένα μηχάνημα κάλυψης τσοκ, θα πρέπει να σκεφτείτε σοβαρά τη χρήση των ίδιων πωμάτων για όλα τα μπουκάλια στη γραμμή, καθώς τα εξαρτήματα αλλαγής φιαλών είναι σχετικά φθηνά για την αλλαγή τσοκ για μια ποικιλία καπακιών.

Κύρια τεχνική παράμετρος:

Μοντέλο: VK-SVC

Τροφοδοσία: AC220V/50-60Hz

Ταχύτητα κάλυψης: 1200-1500 bph

Ισχύς: ≤1,3 KW (συμπεριλαμβάνεται αντλία κενού)

Διάμετρος καπακιού: Φ30-Φ85mm, Φ85-Φ110mm

Ύψος μπουκαλιού: 50-180mm, 120-250mm

Διάμετρος μπουκαλιού: Φ30-Φ80mm Φ80-Φ150mm

Περιοριστικός βαθμός κενού: -0,08Mpa

Στρέψη καλύμματος: 5-25Ν.Μ

Κατανάλωση αέρα: 0,5m3/0,7Mpa

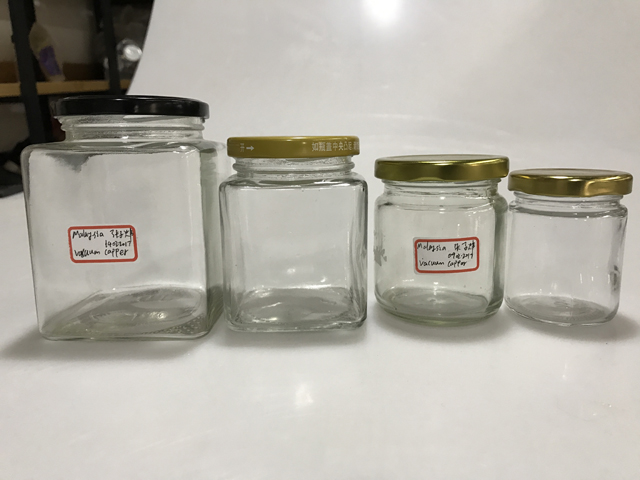

Το μηχάνημα πρέπει να προσαρμοστεί σύμφωνα με τα πραγματικά δείγματα βάζων/μπουκαλιών που αποστέλλονται από πελάτες:

Οδηγία λειτουργίας:

Α. Δομή και αρχές εργασίας

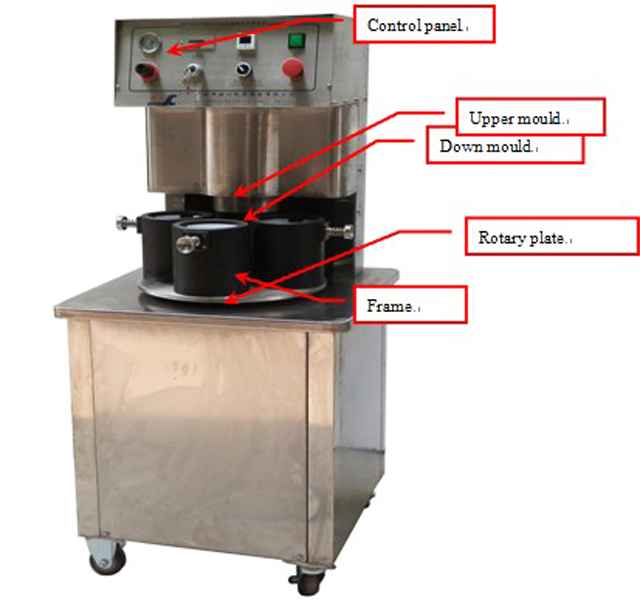

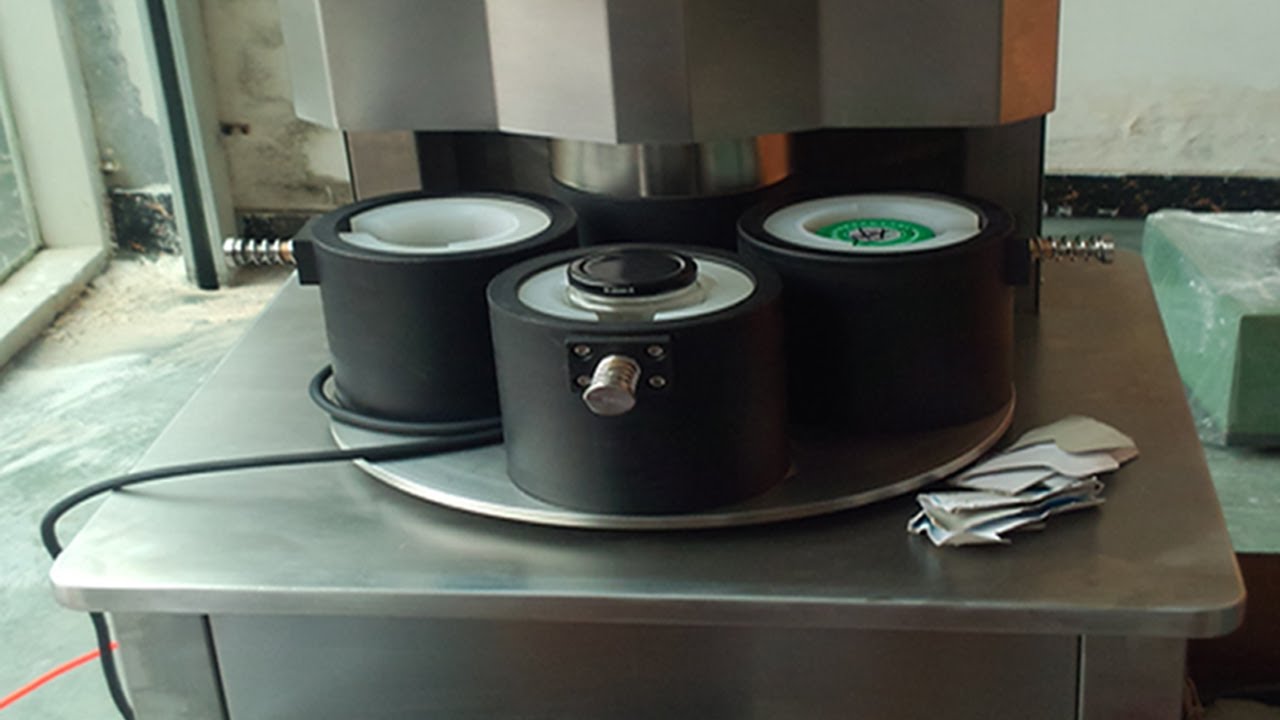

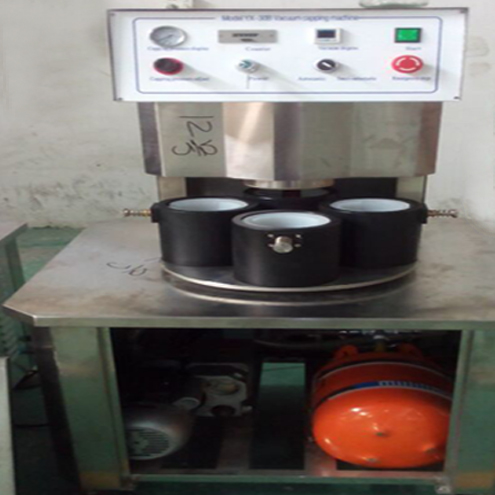

Εικόνα 1 Μηχανή κάλυψης κενού

Αρχές και Λειτουργίες Εργασίας

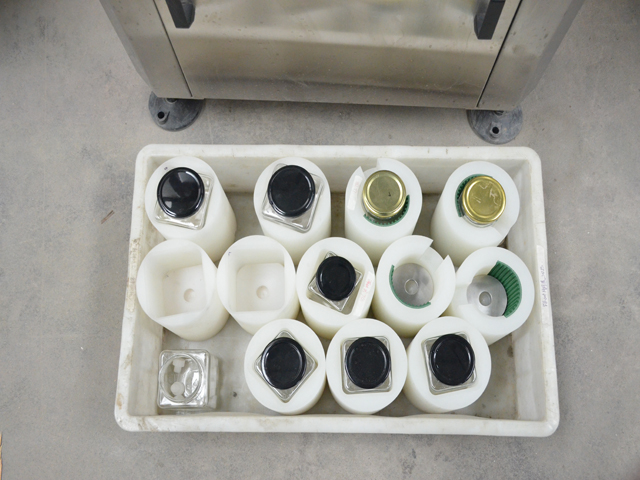

Αυτό το μηχάνημα αποτελείται από πλαίσιο μηχανής, άνω καλούπι προς τα κάτω, σύστημα περιστροφικής θέσης, δομή κάλυψης, σύστημα κενού, ηλεκτρικό σύστημα και σύστημα ελέγχου πίεσης. Λειτουργία ως: βάλτε το ποτήρι με τα καπάκια στο κάτω καλούπι και, στη συνέχεια, βάλτε το κάτω καλούπι στο κέντρο της κεφαλής καλύμματος με το χέρι. Στη συνέχεια, το μηχάνημα θα κλείσει αυτόματα με την υποπίεση.

Αυτό το μηχάνημα λειτουργεί ως εξής:

1. Όταν βάζετε το κάτω καλούπι στο κέντρο της κεφαλής κάλυψης, το μηχάνημα θα καλύψει αυτόματα με κενό.

2. Η χαμηλότερη λειτουργία σετ κενού: εάν το μηχάνημα δεν μπορεί να φτάσει τον βαθμό κενού όπως είχε ρυθμιστεί πριν, το μηχάνημα δεν θα λειτουργήσει για την επόμενη διαδικασία.

3. Λειτουργία ροπής κάλυψης: Η κεφαλή κάλυψης μετακινείται με κύλινδρο αέρα και μπορεί να ρυθμιστεί με πίεση.

Κύρια δομή και στοιχεία:

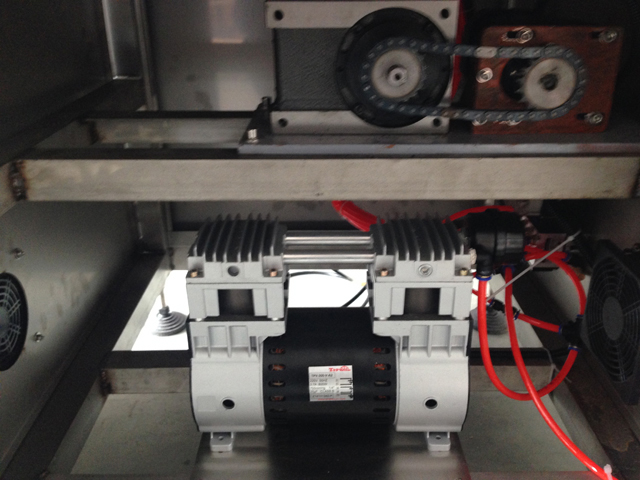

Αντλία κενού και δεξαμενή κενού:

Η αντλία κενού και η δεξαμενή κενού χρησιμοποιούνται για την επίτευξη της λειτουργίας κενού, η αντλία κενού πρέπει να είναι με λάδι κενού, το μισό λάδι κενού μέσα είναι εντάξει. Δεν επιτρέπεται η χρήση του μηχανήματος εάν δεν υπάρχει άλλο λάδι κενού μέσα.

Εικόνα 2 Δεξαμενή κενού και αντλία κενού

Συνδέστε την αντλία κενού και τη δεξαμενή κενού όπως στην παραπάνω εικόνα και τροφοδοτήστε με ρεύμα

Δομή περιστροφικής πλάκας

Εικόνα 3

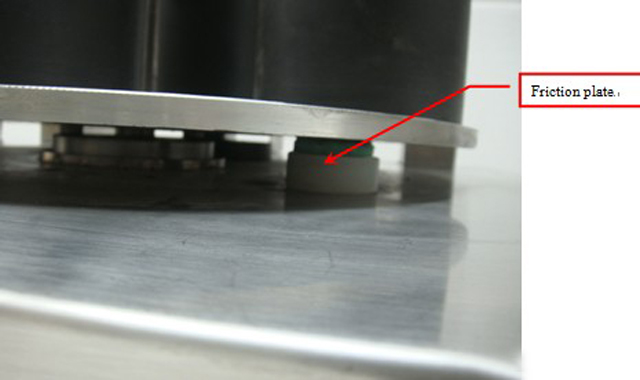

Αυτή η περιστροφική πλάκα μετακινείται με 4 βήματα Για να διασφαλιστεί ότι η περιστροφική πλάκα κινείται σταθερά, αυτή η περιστροφική πλάκα υιοθετεί 3 πλάκες τριβής για την παροχή αντίστασης για τη διασφάλιση σταθερής κίνησης. Πρέπει να διατηρείται το μηχάνημα καθαρό κατά την εργασία και οι πλάκες τριβής θα φθείρονται σταδιακά, θα ελέγχονται τακτικά και θα αλλάζουν τακτικά.

Εικόνα 4

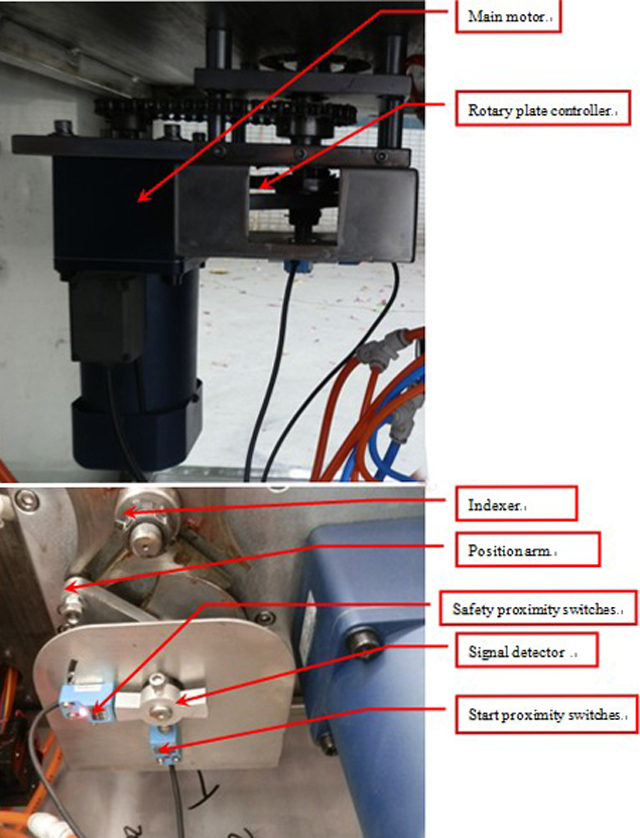

Η περιστροφική πλάκα μετακινείται από τον κύριο κινητήρα, όταν ο ανιχνευτής σήματος μετακινείται στους διακόπτες εγγύτητας εκκίνησης και λαμβάνει σήματα (ο ανιχνευτής σήματος και οι διακόπτες εγγύτητας είναι περίπου 2-3 mm), το επάνω καλούπι μετακινείται στο πώμα, όταν καλύπτεται, ο κινητήρας εξακολουθεί να λειτουργεί , όταν ο ανιχνευτής σήματος μετακινηθεί στους διακόπτες εγγύτητας ασφαλείας και λάβει σήμα, ο κινητήρας σταματά να λειτουργεί.

Εικόνα 5

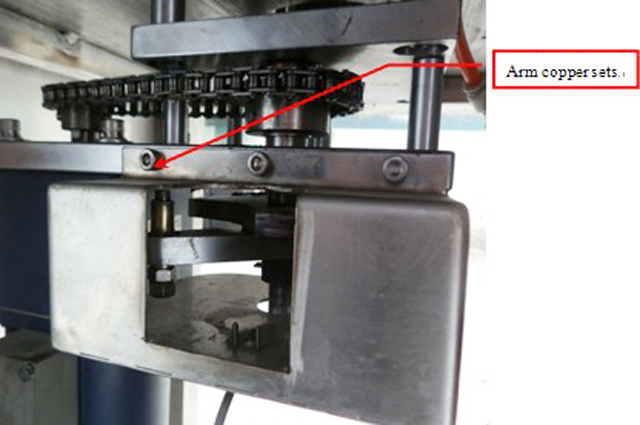

Τα χάλκινα σετ βραχιόνων θα φθαρούν κατά την εργασία, πρέπει να βάζετε λίγο γράσο τακτικά και να αλλάζουν όταν καταστραφεί. Όταν αλλάξετε, μπορείτε να δείτε την εικόνα 5

Δομή κάλυψης

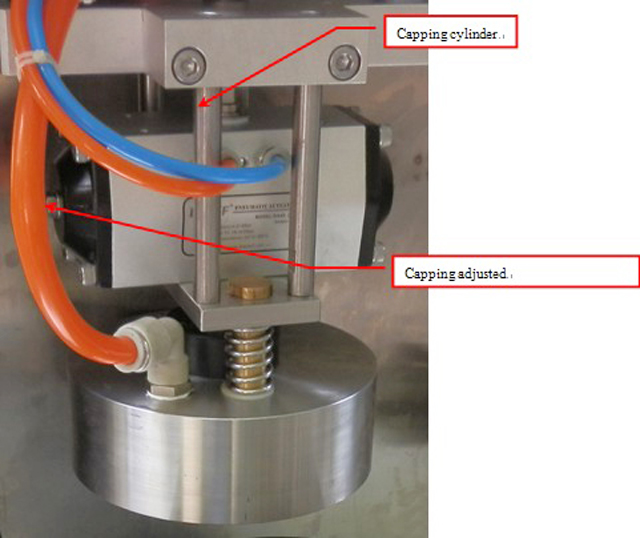

κεφαλή κάλυψης

Η κεφαλή κάλυψης μετακινείται με κύλινδρο για να ανυψωθεί και να κατέβει, όταν η κεφαλή κάλυψης είναι κάτω και φτάσει στο βαθμό κενού όπως ορίστηκε πριν, η κεφαλή κάλυψης θα μετακινηθεί στην επόμενη διαδικασία. Η ροπή κάλυψης μπορεί να ρυθμιστεί με το κουμπί πίεσης κάλυψης στον πίνακα ελέγχου (Όπως μπορείτε να δείτε στον πίνακα ελέγχου)

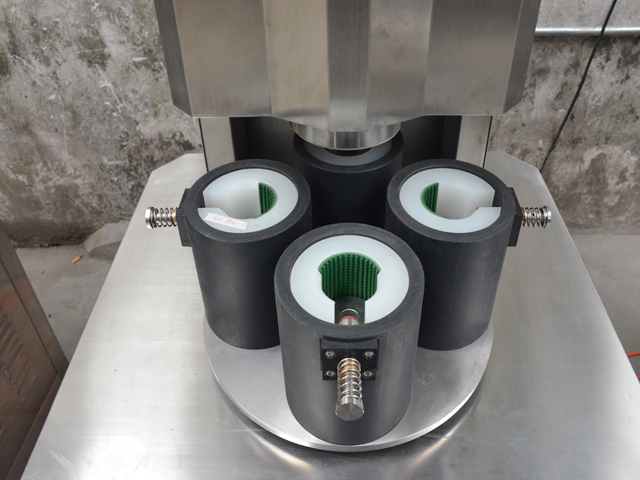

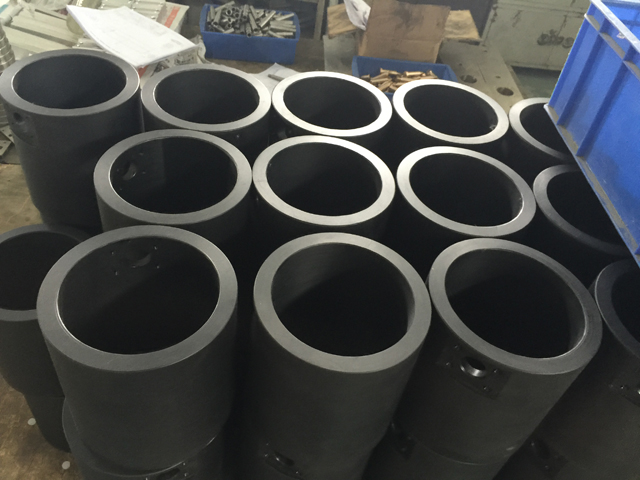

Το κόκκινο καουτσούκ στο εσωτερικό της κεφαλής κάλυψης είναι το μέρος που φοριέται εύκολα, πρέπει να ελέγχετε και να αλλάζετε συχνά. Όταν καλύπτετε, η κεφαλή κάλυψης πρέπει να σφίγγει τα καπάκια, μπορείτε να βάλετε κάτι μέσα στο κάτω καλούπι για να επιτύχετε διαφορετικά ύψη. Αλλά το ύψος δεν μπορεί να είναι πολύ μεγάλο ή εάν είναι πολύ ύψος, δεν μπορείτε να επιτύχετε τη λειτουργία κενού, αλλά εάν δεν είναι αρκετό ύψος, δεν μπορεί να καλυφθεί. Συνήθως η απόσταση για τα καπάκια και το πάνω μέρος του κάτω καλουπιού είναι 16mm-19mm.

Συσκευή κλικ στο μπουκάλι

Εικόνα 7

Η συσκευή κλικ της φιάλης είναι για να στερεώσει τη φιάλη κατά το πώμα, όταν η περιστροφική πλάκα πρέπει να τοποθετηθεί, ο κύλινδρος κλικ της φιάλης κινείται για να στερεώσει τη φιάλη για να εξασφαλίσει καλό πώμα.

Κύρια τεχνική παράμετρος:

Διαστάσεις: 600(L)×600(Π)×1350(Υ)

Βάρος: Περίπου 110 ㎏

Τροφοδοσία: AC220V 50~60Hz

Ισχύς: ≦150W (χωρίς αντλία κενού)

Πίεση αέρα: 0,5-0,8 MPa

Κατανάλωση αέρα: ≤0,2m3/min

Ταχύτητα: περίπου 25 μπουκάλια／λεπτό

Διάμετρος καλύμματος: προσαρμοσμένη

Μεγέθη μπουκαλιών: προσαρμοσμένα

Εγκατάσταση

1. Το μηχάνημα πρέπει να βρίσκεται σε καθαρό και ασφαλές μέρος.

2. Βεβαιωθείτε ότι η διακοπή έκτακτης ανάγκης είναι διαθέσιμη (εικόνα 5).

3. Τροφοδοσία με ρεύμα για έλεγχο.

4. Συνδέστε το μηχάνημα με αγωγό αερίου στον διαχωριστή λαδιού και νερού, ρυθμίστε την πίεση αέρα στα 0,6Mpa.

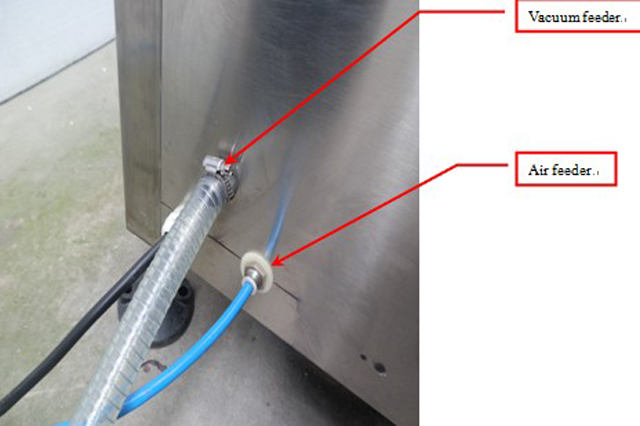

5. Συνδέστε τη δεξαμενή κενού στο μηχάνημα. Βεβαιωθείτε ότι δεν υπάρχει διαρροή αερίου.

Εικόνα 8

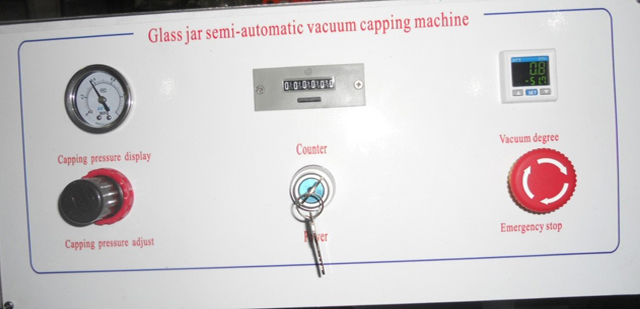

Λειτουργία Πίνακα Ελέγχου

Εικόνες

Ο πίνακας ελέγχου αποτελείται από πίνακα πίεσης κάλυψης, ρύθμιση πίεσης κάλυψης, μετρητή, διακόπτη ισχύος, ρύθμιση κενού και διακοπή έκτακτης ανάγκης.

1. Η ρύθμιση της πίεσης κάλυψης μπορεί να χρησιμοποιηθεί για τη ρύθμιση της ροπής κάλυψης, όταν είναι δεξιόστροφα, η πίεση αυξάνεται, η ροπή κάλυψης είναι ισχυρότερη, όταν είναι αριστερόστροφα, η πίεση μειώνεται, η ροπή κάλυψης είναι μικρότερη.

2. Διακοπή έκτακτης ανάγκης, όταν συμβεί κάτι έκτακτης ανάγκης, πιέστε το διακόπτη διακοπής έκτακτης ανάγκης, τότε το μηχάνημα θα είναι σε ασφαλή κατάσταση.

3. Ο μετρητής είναι για να μετρήσει πόσα ποτήρια έχετε βγάλει, αν βάλετε το κουμπί επαναφοράς, ο μετρητής θα μετρηθεί ως μηδέν.

4. Εάν χρειάζεται να ρυθμίσετε το βαθμό υποπίεσης, πιέστε το "M" στον πίνακα ρυθμισμένης υποπίεσης και θα εμφανιστεί "St1", πατήστε "︽""︾" για προσαρμογή.

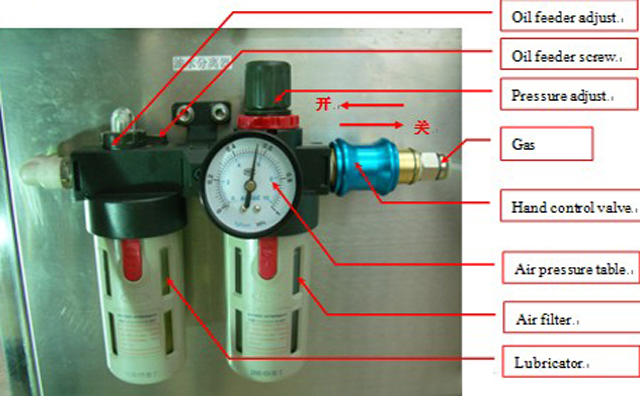

Διαχωριστής λαδιού και νερού και πίεση και ρύθμιση (Εικόνα 10)

Εικόνα 10

Ο διαχωριστής λαδιού και νερού αποτελείται από βαλβίδα ελέγχου χειρός, ρύθμιση πίεσης, πίνακα πίεσης αέρα, ρύθμιση λαδιού, φίλτρο αέρα και λιπαντήρα.

Η χειροκίνητη βαλβίδα ελέγχου είναι να ενεργοποιεί και να απενεργοποιεί ολόκληρη την παροχή αέρα του μηχανήματος.

Η ρύθμιση πίεσης είναι για την παροχή της πίεσης στο μηχάνημα, όταν είναι δεξιόστροφα, η πίεση αυξάνεται, όταν είναι αριστερόστροφα, η πίεση μειώνεται.

Ο πίνακας πίεσης αέρα είναι για να εμφανίσει την πίεση λειτουργίας του μηχανήματος.

Η ρύθμιση λαδιού είναι για την παροχή λαδιού στο μηχάνημα, όταν είναι δεξιόστροφα, το λάδι μειώθηκε, όταν είναι αριστερόστροφα, το λάδι αυξήθηκε.

Το φίλτρο αέρα είναι για την αφαίρεση του νερού του αέρα συμπίεσης, όταν η πίεση του διαχωριστή λαδιού και νερού είναι μηδέν, το φίλτρο αέρα θα αφαιρέσει αυτόματα το νερό.

Ο λιπαντήρας προμηθεύει λάδι για το μηχάνημα, πρέπει πρώτα να κλείσει την παροχή αέρα και να βάλει λίγο λάδι στο λιπαντικό, περίπου 2-3 μήνες ανά φορά.
