Ημιαυτόματο καλωδιακό αυτοκόλλητο σύρμα εκτύπωσης-Εφαρμογή πτυσσόμενη μηχανή ετικετών

Ημιαυτόματο καλώδιο αυτοκόλλητο σύρμα εκτύπωσης-Εφαρμογή πτυσσόμενη μηχανή ετικετών

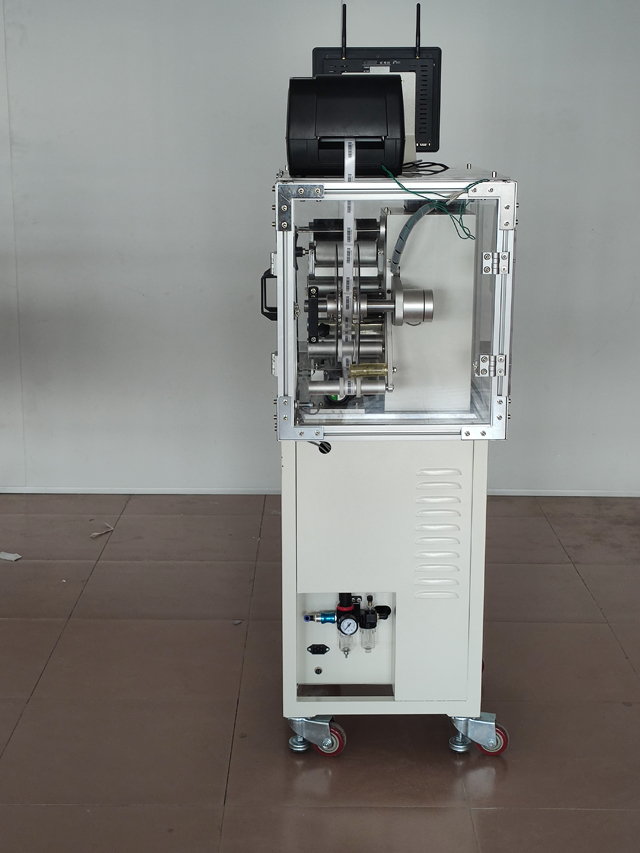

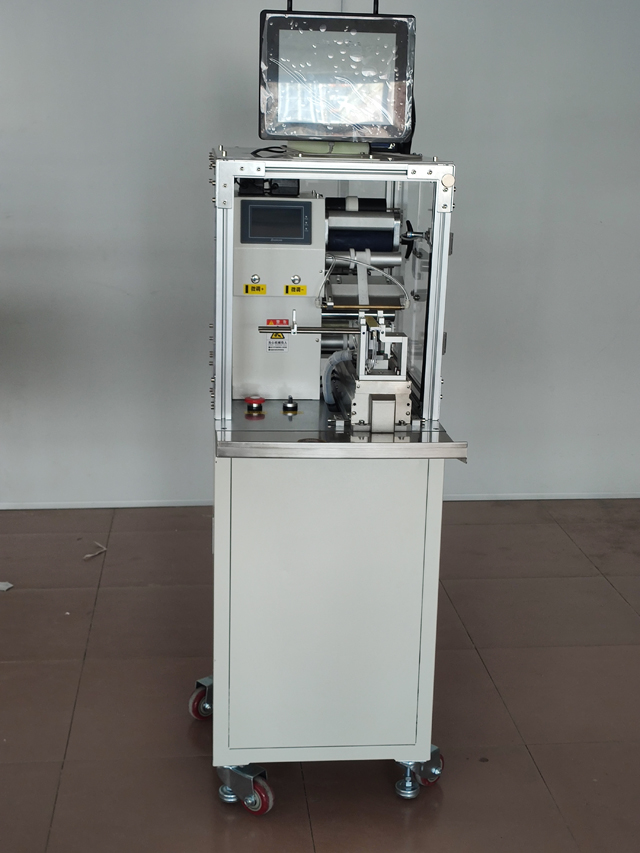

Μοντέλο: VK-T807
Ακρίβεια επισήμανσης: ±0,2 mm;
Ταχύτητα επισήμανσης: 1500-1800 τμχ/Υ
Μικρή διάμετρος σύρματος Τύπος: Ταχύτητα 2000p Pcs/H
Μέγεθος προϊόντος που ισχύει: Βασικός τύπος: Διάμετρος: 6~15mm
Μικρή Διάμετρος Τύπος: 1~5mm
Τύπος μεγάλης διαμέτρου: Περισσότερο από 15 mm πρέπει να προσαρμοστεί
Μέγεθος ετικέτας που ισχύει: Μήκος: 25~210mm Προϊόντα εκτός αυτής της περιοχής πρέπει να προσαρμοστούν Πλάτος: 10~65mm
Συνολικό μέγεθος: 850*650*1300 Μήκος × Πλάτος × Ύψος, Η μακριά ετικέτα θα αυξήσει τη διάσταση του πλάτους
Κατάλληλο Τροφοδοτικό: 220v/50hz;
Συνολικό Βάρος: 128 Kg.

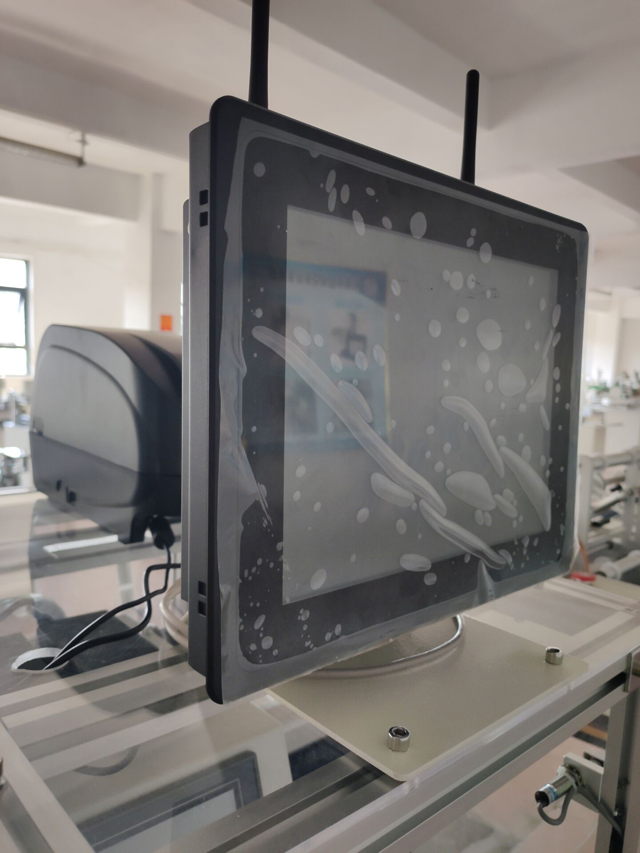

Κωδικοποιητής Qr με Εξάρτημα εκτυπωτή σε πραγματικό χρόνο

Οι τεχνικές παράμετροι του τυπικού μοντέλου, άλλες ειδικές απαιτήσεις και λειτουργίες, μπορούν να προσαρμοστούν.

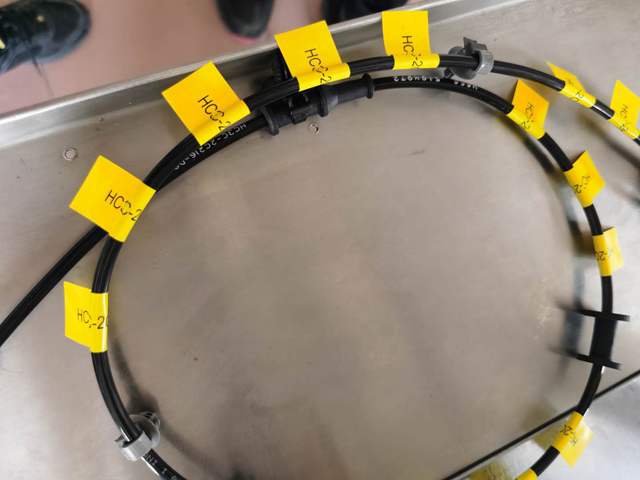

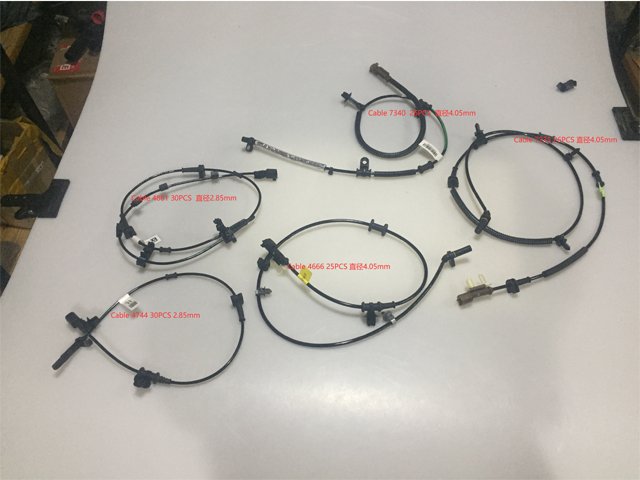

Ισχύει για αναδίπλωση ετικετών σε όλα τα είδη καλωδίων και καλωδίων, όπως καλώδια ρεύματος, περιφερειακά καλώδια υπολογιστών, καλώδια ηλεκτρονικών αισθητήρων, καλώδια ακουστικών, γραμμές τροφοδοσίας, γραμμές οπτικών ινών, καλωδιακές γραμμές, καλώδια αγωγών, καλώδια USB, καλώδια φαξ/εκτυπωτών κ.λπ.

Ισχύει για μεγέθη προϊόντων μεγάλης γκάμας, εύκολη προσαρμογή και αντικατάσταση διαφορετικών προϊόντων.

Διαδικασία λειτουργίας:

Βασική αρχή: Ο αισθητήρας ανιχνεύει το προϊόν που περνά, σήμα επιστροφής στο σύστημα ελέγχου ετικετών, σήμα που υποβάλλεται σε επεξεργασία μέσω επεξεργασίας PLC, παραδίδοντας την ετικέτα στην προκαθορισμένη θέση του προϊόντος την κατάλληλη στιγμή, όταν το προϊόν ρέει μέσω του μηχανισμού κάλυψης, οι ετικέτες θα καλυφθούν στερεά , ετικέτα η δράση έχει ολοκληρωθεί.

Διαδικασία: Βάλτε το προϊόν -> Ανίχνευση προϊόντος (αυτόματα) -> επισήμανση (αυτόματα) -> Κάλυψη (αυτόματη) -> συλλογή προϊόντων με ετικέτα.

Χαρακτηριστικά

Ευρύ φάσμα εφαρμογών, κατάλληλο για προϊόντα διαφορετικών προδιαγραφών.

Βολική χρήση, προσαρμογή μεγάλου εύρους, σήμανση σε προϊόντα διαφορετικών προδιαγραφών.

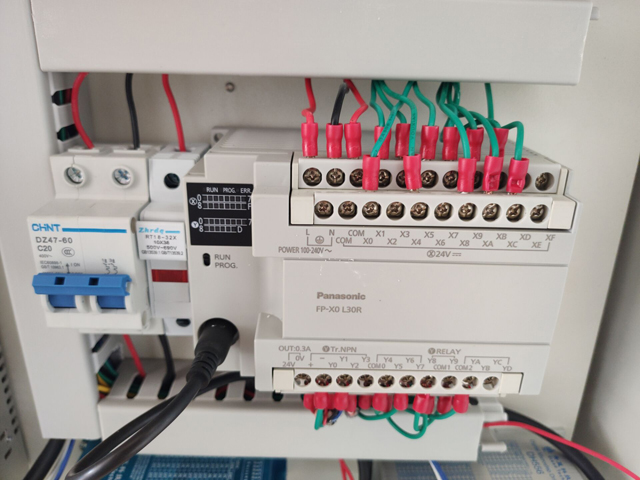

Υψηλής σταθερότητας, προηγμένο ηλεκτρονικό σύστημα ελέγχου που αποτελείται από ηλεκτρικό μάτι ετικετών Panasonic PLC Γερμανίας, εξοπλισμός υποστήριξης 7 × 24ωρη λειτουργία.

Εύρος Εφαρμογής:

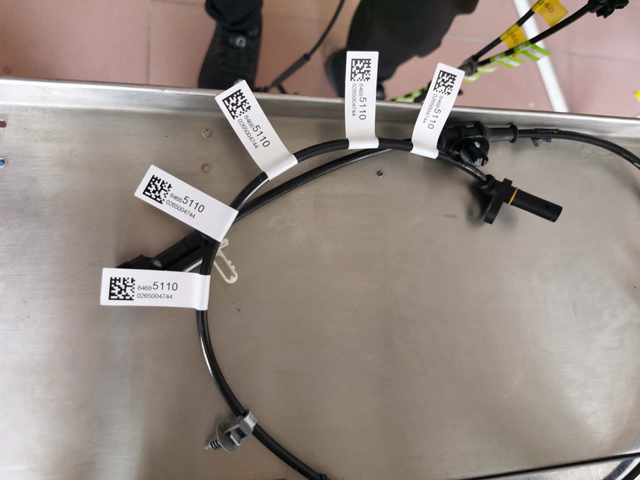

Εφαρμόσιμη ετικέτα: αυτοκόλλητη ετικέτα/φιλμ, ηλεκτρονικός κωδικός παρακολούθησης, γραμμωτός κώδικας και ούτω καθεξής.

Εφαρμογή: σύρμα και καλώδιο, μεγάλο πλάτος, πολλαπλών προδιαγραφών, προϊόντα αναδίπλωσης ετικετών υψηλής ακρίβειας.

Εφαρμοστέος κλάδος: Χρησιμοποιείται ευρέως σε ηλεκτρονικά είδη, σύρματα, καλώδια και άλλες βιομηχανίες.

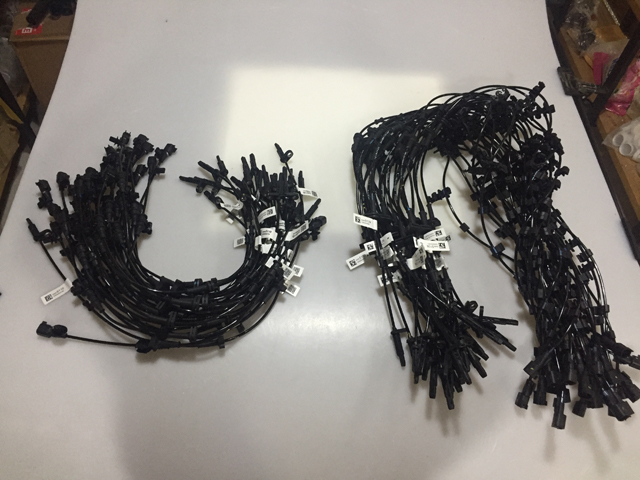

Εφαρμογή: σήμανση καλωδίων, σήμανση περιφερειακών υπολογιστών, καλώδιο USB κ.λπ.

Η αναδιπλούμενη συσκευή μπορεί να προσαρμοστεί, η γκάμα μη προϊόντων μπορεί να προσαρμοστεί σύμφωνα με τα δείγματα πελατών.

Πώς να χειριστείτε τη μηχανή ετικετών;

Επιβεβαιώστε την τάση τροφοδοσίας (ac220v), την πίεση αέρα 4-6kgf και το εξωτερικό τροφοδοτικό πρέπει να έχει αξιόπιστη γείωση πριν από τη λειτουργία.

Τροφοδοτικό.

Μην φράζετε την οπή ψύξης του πλαισίου.

Οι μη επαγγελματίες τεχνικοί απαγορεύουν αυστηρά το άνοιγμα του πλαισίου.

Το εύρος λειτουργίας της επαφής με το σώμα απαγορεύεται αυστηρά όταν ο εξοπλισμός λειτουργεί.

Σε περίπτωση βλάβης του εξοπλισμού, πρέπει πρώτα να κλείνει ο διακόπτης ισχύος και να απαγορεύεται αυστηρά η ηλεκτροκίνηση.

Το μηχάνημα χρησιμοποιείται για τη λειτουργία αναδίπλωσης και επισήμανσης της καλωδίωσης και της στρογγυλής ράβδου.

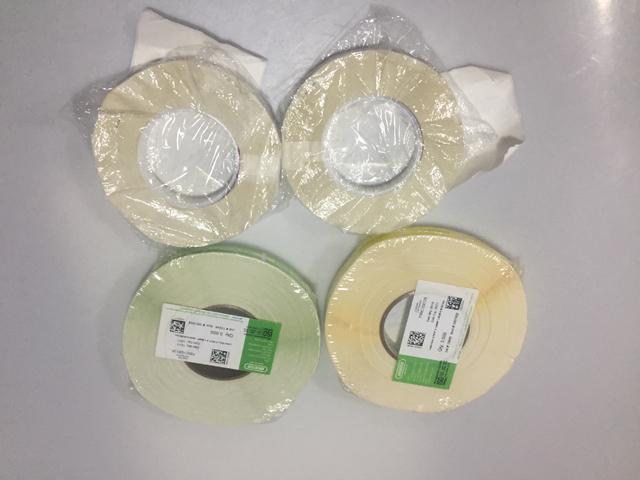

Ισχύουσες παράμετροι ετικέτας: η εσωτερική διάμετρος 76 mm του ρολού ετικέτας και η εξωτερική διάμετρος max240 mm. (θα πρέπει να καθοριστούν άλλες προδιαγραφές). Υλικό ετικέτας: pvc, κατοικίδιο ζώο, ύφασμα, χαρτί και ούτω καθεξής. προδιαγραφή ετικέτας: σύμφωνα με το συγκεκριμένο μηχάνημα

Ακρίβεια επισήμανσης: = 0,2 mm;

Χωρητικότητα: 1500 τμχ/ώρα;

Εξωτερικό μέγεθος: 630*740*1040 mm (l*w*h);

Βάρος μηχανής: περίπου 86 κιλά.

Εφαρμόσιμη πλεξούδα καλωδίων: σύμφωνα με το συγκεκριμένο μηχάνημα

Περιγραφή λειτουργίας

Εγκατάσταση:

Μετακινεί τη συσκευή στην επιθυμητή θέση εγκατάστασης.

Πάτησε το φρένο γενικής χρήσης και σταθεροποίησε τον τροχό γενικής χρήσης για να γίνει ομαλό.

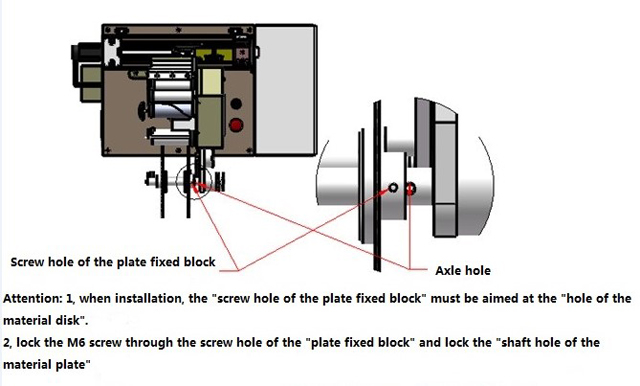

Πλάκα διαφράγματος ετικέτας: κατά την εγκατάσταση, πρέπει να στερεώσουμε την "οπή βίδας του μπλοκ στερέωσης δίσκου" στην "τρύπα άξονα υλικού" και να βιδώσουμε τη βίδα m6 μέσα από την οπή βίδας του μπλοκ στερέωσης υλικού και να την κλειδώσουμε στην οπή του άξονα του το δίσκο υλικών.

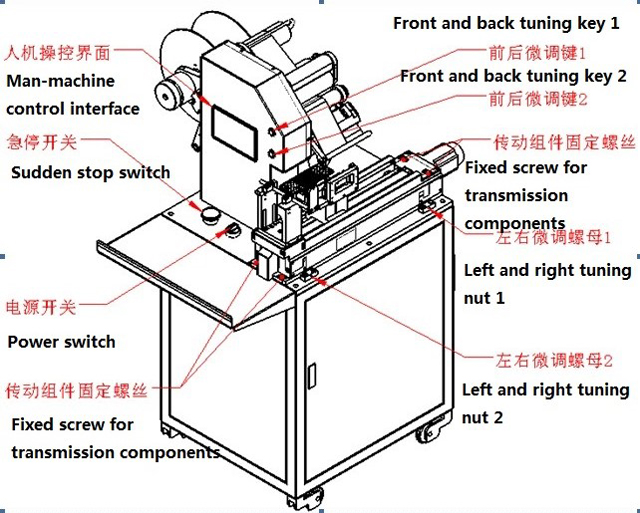

Εμφάνιση εξοπλισμού, σημαντικά εξαρτήματα και διεπαφή ελέγχου ανθρώπου-μηχανής

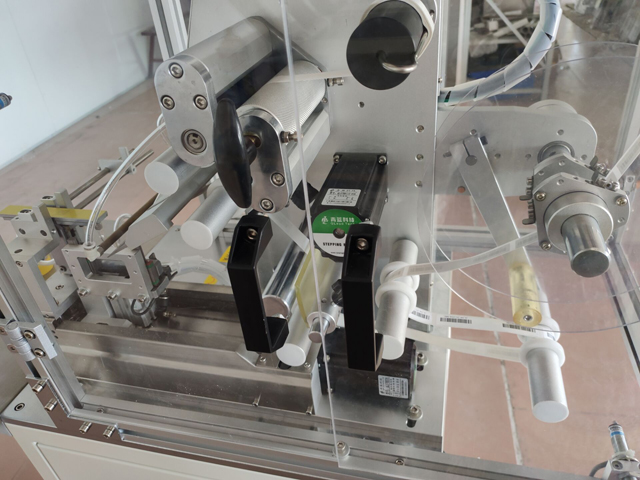

Σημαντικά μέρη.

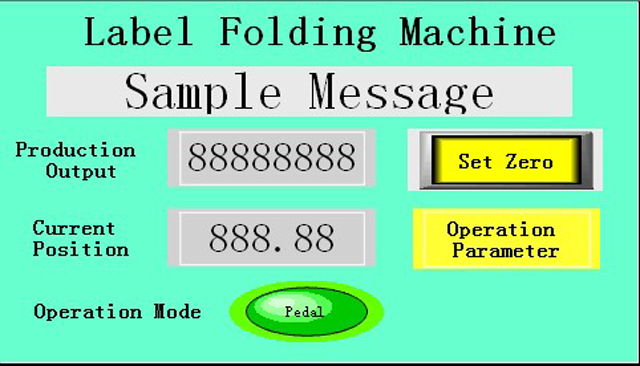

Κύρια εικόνα.

Έξοδος: καταμέτρηση χωρητικότητας, πατήστε το πλήκτρο "έξοδος μηδέν" στο μηδέν.

Τρέχουσα θέση: η ένδειξη απόστασης θέσης σε πραγματικό χρόνο της λειτουργίας ολίσθησης της μονάδας μετάδοσης ετικετών, η μονάδα mm.

Ο τρόπος λειτουργίας είναι "αυτόματος" και "πέλματος ποδιού" δύο ειδών.

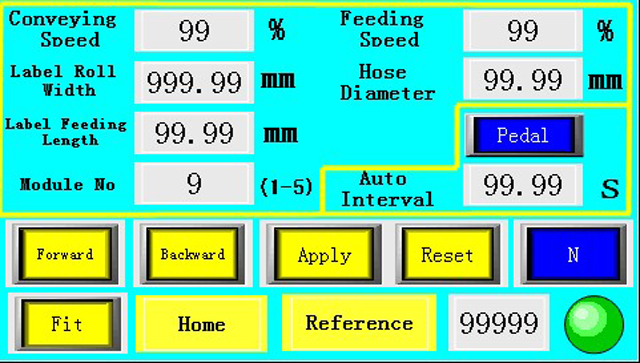

Παράμετροι χρήστη

Τυπική ταχύτητα πλακέτας: η ταχύτητα λειτουργίας της πλακέτας ενδείξεων, ρυθμισμένη σύμφωνα με το 0-100%.

Ταχύτητα σήμανσης: αναφέρεται στην ταχύτητα της ετικέτας που αφαιρείται από την πλάκα απογυμνωτή, ρυθμισμένη κατά 0-100%.

Πλάτος κάτω χαρτιού: το πλάτος του χαρτιού της ετικέτας, μονάδα mm.

Διάμετρος σύρματος: είσοδος μονής διαμέτρου σύρματος, επίπεδη σύρμα ή είσοδος πολλαπλών συρμάτων απευθείας για την καταπολέμηση του διπλού πάχους, mm.

Μήκος σήμανσης: ελέγξτε το μήκος της ετικέτας από την πλάκα απογύμνωσης, μονάδα mm.

Εμπρός: πατήστε το πλήκτρο "εμπρός", η μονάδα δίσκου ετικέτας θα γλιστρήσει προς τα εμπρός, αυτή η λειτουργία μπορεί να ρυθμίσει την απόσταση της θέσης στόχου.

Πίσω: πατήστε το πλήκτρο "πίσω", η μονάδα της μονάδας ετικέτας θα γλιστρήσει πίσω προς τα πίσω, αυτή η λειτουργία μπορεί να διορθωθεί στην απόσταση από τη θέση του σημείου σήμανσης.

Fit: πατήστε το πλήκτρο "fit", ο ίσιος κύλινδρος σφιγκτήρα πλάκας αέρα και η μονάδα τοποθέτησης της πλεξούδας καλωδίωσης θα μετακινήσουν τον επάνω και τον κάτω κινούμενο κύλινδρο. Αυτή η λειτουργία μπορεί να διορθώσει την απόσταση μεταξύ της πλεξούδας καλωδίωσης και της σύσφιξης της πλάκας κενού.

Επαναφορά: μηδενίστε την κεφαλίδα μετά το κουμπί επαναφοράς.

Ηλεκτρική ενέργεια: μετά την αντικατάσταση των διαφορετικών προδιαγραφών του βασικού χαρτιού ετικετών, πατήστε παρατεταμένα τα ηλεκτρικά πλήκτρα για να επιτρέψετε στο σύστημα να μαθαίνει αυτόματα τις ετικέτες και τη διείσδυση χαρτιού στο κάτω μέρος.

Μέθοδος Λειτουργίας:

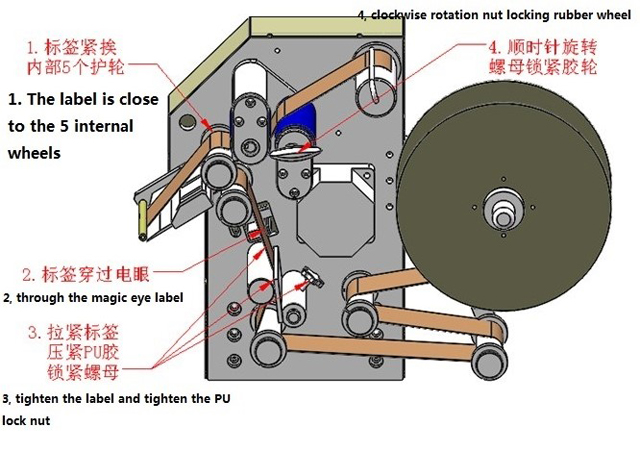

Η ετικέτα έχει εγκατασταθεί και η ετικέτα τοποθετείται όπως παρακάτω στη μονάδα απογυμνωτή.

Γυρίστε το διακόπτη λειτουργίας δεξιόστροφα και ενεργοποιήστε την τροφοδοσία. Πατήστε το πλήκτρο διακοπής και περιστρέψτε δεξιόστροφα.

Μηχάνημα μεταγωγής και ρύθμισης

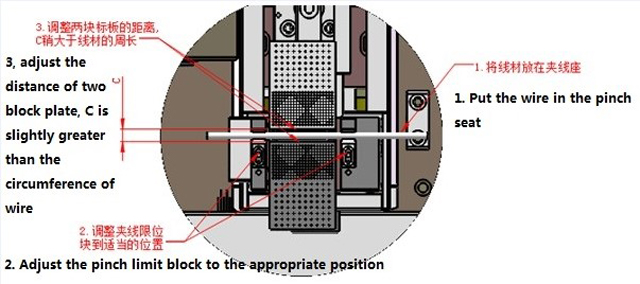

Σύμφωνα με τη διάμετρο του σύρματος, τη ρύθμιση, το κάθισμα σύνδεσης, την απόσταση μεταξύ των πλακών, όπως το παρακάτω σχήμα

Εισαγάγετε το πλάτος του κάτω χαρτιού στο πλάτος του κάτω χαρτιού της Εικόνας 3 και η διάμετρος του σύρματος εισάγεται στη διάμετρο του σύρματος.

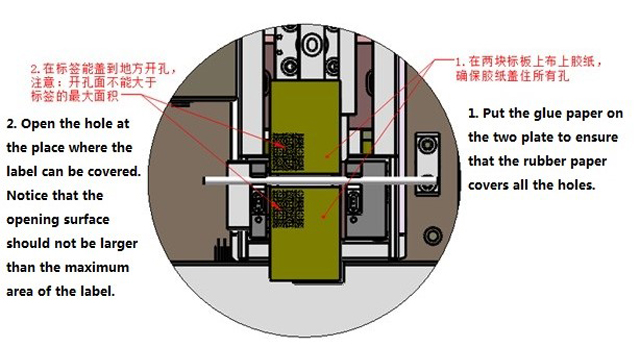

Αυτοκόλλητη ταινία και ανοίγματα

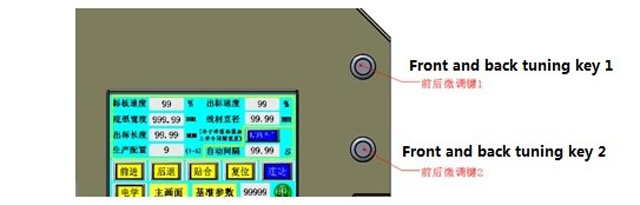

Κατά τη διαδικασία παραγωγής, εάν η ετικέτα δεν είναι ευθυγραμμισμένη πριν και μετά την ετικέτα, μπορεί να ρυθμιστεί απευθείας στη στήλη "κάτω πλάτος χαρτιού". Μπορεί επίσης να μετακινήσει το "μπροστινό και πίσω πλήκτρο ήχου "1" μπροστινό και πίσω πλήκτρο μικροσυντονισμού 2" ρύθμιση, κάθε κίνηση για αλλαγή 0,1 mm.

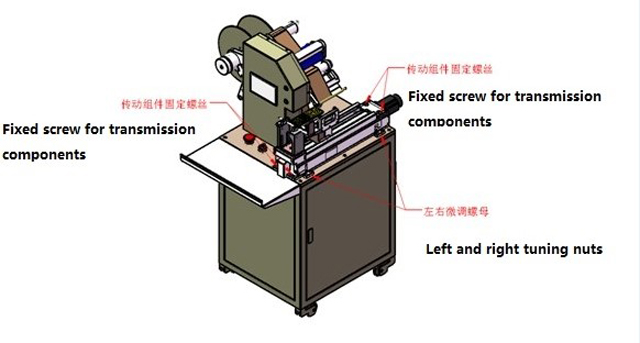

Ετικέτα αριστερά και δεξιά μηχανή ρύθμισης

Εάν οι ετικέτες είναι διπλωμένες, εάν η αριστερή και η δεξιά πλευρά δεν είναι ευθυγραμμισμένες, τα τέσσερα εξαρτήματα του κιβωτίου ταχυτήτων πρέπει να χαλαρώσουν χαλαρά, τότε το αριστερό και το δεξί παξιμάδι κοπής πρέπει να ρυθμιστούν σύμφωνα με την κατεύθυνση απόκλισης και το βαθμό των ετικετών. Τέλος, τα τέσσερα εξαρτήματα του κιβωτίου ταχυτήτων πρέπει να είναι κλειδωμένα.

Συντήρηση και Συντήρηση

Απαγορεύστε αυστηρά την πίεση, παρακαλούμε να διατηρείτε καθαρό ανά πάσα στιγμή.

Για να λιπαίνετε το μηχάνημα έγκαιρα. Η ενεργή θέση της τυπικής πλάκας προστίθεται μία φορά το μήνα. Εάν υπάρχει χρονομέτρηση λιπαντικού, ελέγξτε το διαχωριστικό κύπελλο, εάν όχι έγκαιρα συμπλήρωμα.

Τρεις μήνες για να ελέγξετε τη φθορά του σύγχρονου ιμάντα στα διάφορα μέρη του μηχανήματος
