Περιστροφικό υγρό μικρής φιάλης Αιθέρια έλαια Γέμισμα Εμφιάλωση Γραμμή Πώματος

Περιστροφική Γραμμή Πώματος Εμφιάλωσης Γέμισης Αιθέριων Ελαίων Μικρών Μπουκαλιών

Μοντέλο: VK-MFC
Όγκος πλήρωσης: 1ml έως 150ml
Ακροφύσιο πλήρωσης: 4 σετ
Κεφαλές καλύμματος: 4 τεμ
Βάρος: περίπου 750 k
Τροφοδοσία: 220V 50Hz
Κατανάλωση ισχύος: 1,95 kw
Πίεση αέρα: 4-7kgf/cm2
Χωρητικότητα: Περίπου 50~60 τμχ/λεπτό
Συνολικές διαστάσεις: 3700mm*3200mm*1750mm

Η έξυπνη αυτόματη μηχανή πλήρωσης αιθέριου ελαίου μικρών μπουκαλιών, υγρού σερβομηχανήματος σερβοκινητήριου εμβόλου/περισταλτικής αντλίας λαδιού καρύδας μπορεί να γεμίσει 30-40 γεμίσματα υγρών προϊόντων ανά λεπτό, ανάλογα με τον όγκο πλήρωσης. Εύκολα ρυθμιζόμενο για φιαλίδια 10-100 ml. Ο σταθμός πλήρωσης τεσσάρων ακροφυσίων υιοθετεί περισταλτική αντλία, ειδικά κατάλληλη για διαφορετικά παχύρρευστα υγρά υλικά, όπως λάδι, άρωμα, σιρόπι κ.λπ. Οδηγείται από σύστημα σερβοκινητήρα, γέμισμα με υψηλή ακρίβεια ±1%. Ο σταθμός εισαγωγής περιλαμβάνει κλειστό ντουλάπι με τροφοδοσία δονούμενου μπολ για καπάκια διαμέτρου 10-50 mm. Χωρίς μπουκάλι, χωρίς γέμιση, εισαγωγή ή πώμα.

Πραγματική γραμμή επισήμανσης καλύμματος πλήρωσης με περιστροφικό τραπέζι εισόδου και εξόδου

Σχέδιο

Τα αιθέρια έλαια και τα εκχυλίσματα είναι προϊόντα υψηλής αξίας, χαμηλού ιξώδους που πωλούνται συνήθως σε γυάλινα φιαλίδια μικρού μεγέθους. Η περισταλτική μηχανή είναι ιδανική για αυτά τα προϊόντα λόγω της ακρίβειας των μικρών μεγεθών πλήρωσης, της ευκολίας καθαρισμού και επειδή δεν μπορεί να υπάρξει διασταυρούμενη μόλυνση διαφορετικών προϊόντων που λειτουργούν στην ίδια μηχανή πλήρωσης.

Η διασταυρούμενη μόλυνση αποφεύγεται γιατί το μόνο πράγμα που αγγίζει το υγρό είναι ο ίδιος ο περισταλτικός σωλήνας που αποτελείται από σιλικόνη ή άλλα αδρανή εξειδικευμένα πολυμερή υλικά. Αυτή η σωλήνωση είναι φθηνή και μπορεί να καθαριστεί εύκολα, να αφιερωθεί σε ένα συγκεκριμένο υγρό ή απλά να πεταχτεί μετά τη χρήση. Το μέγεθος του σωλήνα που επιλέγεται σε αυτό το μηχάνημα εξαρτάται από το μέγεθος πλήρωσης και την ακρίβεια που απαιτείται. Όσο μικρότερη διάμετρος χρησιμοποιείται, τόσο μεγαλύτερη είναι η ακρίβεια, αλλά τόσο πιο αργός είναι ο ρυθμός πλήρωσης. Αυτό εξηγεί γιατί αυτό το μηχάνημα χρησιμοποιείται καλύτερα σε μικρά γεμίσματα όπου απαιτείται υψηλή ακρίβεια. Μεγάλα μεγέθη πλήρωσης μεγαλύτερα από 1 λίτρο συνήθως δεν γεμίζονται σε αυτόν τον τύπο μηχανής επειδή ο χρόνος κύκλου πλήρωσης μπορεί να είναι μεγάλος. Αλλά για ένα τυπικό μέγεθος πλήρωσης 5 έως 10 ml, και πάλι αυτό είναι το ιδανικό μηχάνημα. Η περισταλτική μηχανή πλήρωσης κυριαρχεί σε αυτόν τον κλάδο επειδή υπάρχει ελάχιστη έως καθόλου σπατάλη ενός ακριβού προϊόντος.

Πρέπει να διαβάσετε πριν από την πρώτη χρήση

Πριν συνδεθεί το μηχάνημα στην πρίζα, βεβαιωθείτε ότι ο διακόπτης τροφοδοσίας βρίσκεται στην κατάσταση "κλειστό" και, στη συνέχεια, ακολουθήστε τις οδηγίες.
Το μηχάνημα πρέπει να σκουπιστεί με στεγνό πανί εάν δεν λειτουργεί για μεγάλο χρονικό διάστημα. δεν πρέπει να χρησιμοποιείται διαβρωτικό καθαριστικό.
Απαγορεύεται αυστηρά η εκτόξευση υγρού στο ηλεκτρικό κουτί του μηχανήματος, ώστε να αποφευχθεί η διάβρωση των εσωτερικών ηλεκτρικών εξαρτημάτων και να προκληθεί βραχυκύκλωμα.
Σύμφωνα με τη λίστα συσκευασίας του εξοπλισμού, ελέγξτε ότι ο εξοπλισμός, το μοντέλο υλικού, οι προδιαγραφές και η ποσότητα πρέπει να πληρούν τις απαιτήσεις του σχεδιασμού και των προτύπων προϊόντος και να διαθέτουν πιστοποιητικό πιστοποίησης προϊόντος.
Ελέγξτε ότι η εμφάνιση του εξοπλισμού δεν πρέπει να έχει παραμόρφωση, ζημιά ή διάβρωση, η περιστροφή των περιστρεφόμενων αξόνων πρέπει να είναι εύκαμπτη και χωρίς στασιμότητα.
Αυτό το μηχάνημα είναι μονοφασικό AC 110V, το βύσμα τροφοδοσίας είναι επίπεδο 2 βύσμα, το οποίο πρέπει να εισαχθεί στην πρίζα με καλώδιο γείωσης.

Επισκόπηση

Η μηχανή πλήρωσης 3 σε 1 εφαρμόζεται κυρίως για αυτόματη σήμανση στην επίπεδη ή καμπύλη επιφάνεια του προϊόντος σε διάφορα σχήματα στους τομείς της ιατρικής, της καθημερινής χημικής ουσίας, των παιχνιδιών και των τροφίμων που υιοθετεί τη θέση ετικετών υψηλής ακρίβειας που είναι κατάλληλη για την επισήμανση προϊόντων σε διάφορα μεγέθη. Εξοικονομεί εργασία και βελτιώνει την ακρίβεια και τη συνέπεια της ετικέτας. Τα εισαγόμενα ηλεκτρικά μάτια και ο ελεγκτής προγραμματισμού υιοθετούνται για τον έλεγχο της επισήμανσης κυλίνδρων. Όλα τα εκτεθειμένα μέρη είναι κατασκευασμένα από ανοξείδωτο χάλυβα, πλαστικά μηχανικής και κράμα αλουμινίου υψηλής αντοχής, η επιφάνεια του οποίου υφίσταται επεξεργασία με ανοδική οξείδωση, με αντοχή στη διάβρωση, σύμφωνα με το πρότυπο GMP.

Τεχνικές Παράμετροι

Μοντέλο: VK-MFC
Όγκος πλήρωσης: 1ml έως 150ml
Ακροφύσιο πλήρωσης: 4 σετ
Κεφαλές καλύμματος: 4 τεμ
Βάρος: περίπου 750 k
Τροφοδοσία: 220V 50Hz
Κατανάλωση ισχύος: 1,95 kw
Πίεση αέρα: 4-7kgf/cm2
Χωρητικότητα: Περίπου 50~60 τμχ/λεπτό
Συνολικές διαστάσεις: 3700mm*3200mm*1750mm

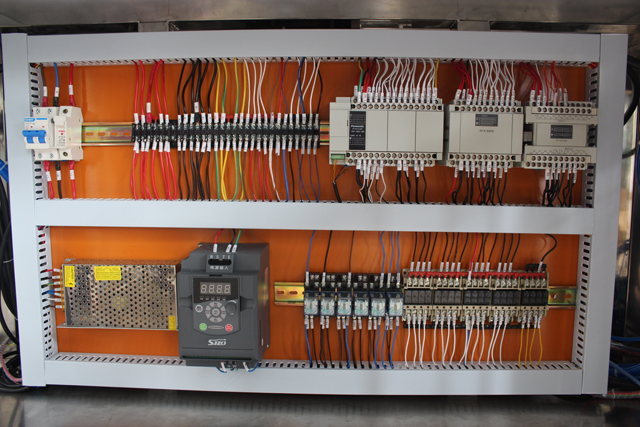

Γραμμή	εξαρτήματα	Μάρκα ή Προδιαγραφή	Ποσ.
1	PLC	Mitsubishi/Panasonic	1
2	Οθόνη αφής	WeinView	1
3	Σχίστης	70DF	1
4	Τριφασικός κινητήρας με φρένο	200W	1
5	Κινητήρας Ταχύτητας Μεταφορέα	90W	2
6	Κύλινδρος	Airtac/SMC	11
7	Καπάκι 86 Servor κινητήρα	ΝΑΥΤΙΚΗ	1
8	Περιστρεφόμενοι κινητήρες	120W	2
9	Περισταλτική αντλία τεσσάρων κεφαλών		1
10	Τοποθετήστε δονητικό μπολ		2
11	VFD	ENCOM
12	Αισθητήρες	KEYENCE	Ν
13	Έπιπλο μηχανήματος με SS304, δομικά εξαρτήματα υιοθετούν οξειδωμένο αλουμίνιο, επιχρωμιωμένες ράβδους και SS304

Προφυλάξεις πριν από την εκκίνηση

Το μηχάνημα υιοθετεί μονοφασικό 1100V AC. Ελέγξτε εάν η καλωδίωση είναι σωστή πριν την εκκίνηση.
Ελέγξτε εάν η πηγή αέρα είναι κανονική.
Ελέγξτε εάν υπάρχουν ξένα σώματα στο μηχάνημα και στο καλούπι. Εάν ναι, διαγράψτε το έγκαιρα.
Ελέγξτε εάν η εισαγωγή νερού της περισταλτικής αντλίας έχει μπει πλήρως στο νερό.
Πριν ξεκινήσει αυτόματα, ελέγξτε εάν η βελόνα είναι ευθυγραμμισμένη με το στόμιο συμφόρησης και εάν είναι διαθέσιμη για να πιέσετε το βύσμα.
