Πνευματικό επίπεδο τετράγωνο στρογγυλό κυλιόμενο μηχάνημα ετικετών με κωδικοποιητή

• Μήκος τοποθέτησης ετικέτας: 10 mm~150 mm
• Εφαρμόστε το πλάτος της ετικέτας: 10 mm~150 mm
• Εφαρμόστε εσωτερική διάμετρο ρολού χαρτιού: 40 mm ή 76 mm
• Εξωτερική διάμετρος ρολού χαρτιού: φ≤250 mm
• Εσωτερική θερμοκρασία: -10° c ~40° c
• Εσωτερική υγρασία: 35~85﹪
• Τροφοδοσία: 220V,50HZ
• Συνολική διάσταση: 550*550*650 (Μ*Π*Υ)
• Βάρος: 78 kg

Οδηγίες λειτουργίας εξοπλισμού σε κυλιόμενη μηχανή ετικετών:

Μοντέλο συσκευής: VK-T805

Όνομα: μηχανήματα ετικετών ημιαυτόματων επίπεδων & στρογγυλών φιαλών

Περίσταση λειτουργίας της κυλιόμενης μηχανής ετικετών

1. Η χρήση αυτής της συσκευής απαγορεύεται αυστηρά στα ακόλουθα περιβάλλοντα:

2. Βεβαιωθείτε ότι η πρίζα και η διασύνδεση του τροφοδοτικού μπορεί να βρίσκονται σε στενή επαφή ή οι χαλαρές επαφές μπορεί να έχουν ως αποτέλεσμα κίνδυνο πυρκαγιάς.

3. Μην τοποθετείτε βαριά αντικείμενα στο καλώδιο τροφοδοσίας και το κατεστραμμένο καλώδιο ρεύματος μπορεί να προκαλέσει ηλεκτροπληξία ή κίνδυνο πυρκαγιάς.

4. Πριν από τον καθαρισμό ή το αντισκωριακό λάδι, βεβαιωθείτε ότι έχετε αποσυνδέσει το καλώδιο τροφοδοσίας από τη συσκευή, διαφορετικά υπάρχει κίνδυνος πυρκαγιάς και ζημιάς στον εξοπλισμό.

5. Μη χρησιμοποιείτε χαλαρή ή κατεστραμμένη πρίζα ή κινδύνους ηλεκτροπληξίας και πυρκαγιάς.

6. Χρησιμοποιήστε τη σωστή γείωση, η χρήση δεν είναι σωστά γειωμένη πρίζα θα προκαλέσει κίνδυνο ηλεκτροπληξίας και ζημιά στον εξοπλισμό.

7. Μην βρέχετε το χέρι όταν αγγίζετε την πρίζα ή υπάρχει κίνδυνος ηλεκτροπληξίας.

8. Όταν η κινητή συσκευή, βεβαιωθείτε ότι το καλώδιο τροφοδοσίας από το τροφοδοτικό, διαφορετικά υπάρχει κίνδυνος πυρκαγιάς και ζημιάς στον εξοπλισμό.

9. Με το σωστό πρότυπο τάσης/ρεύματος χρησιμοποιώντας συσκευές, χωρίς κατάλληλες τάσεις / ρεύματα, η εργασία θα οδηγήσει σε κίνδυνο ηλεκτροπληξίας, πυρκαγιάς ή ζημιάς στον εξοπλισμό σας.

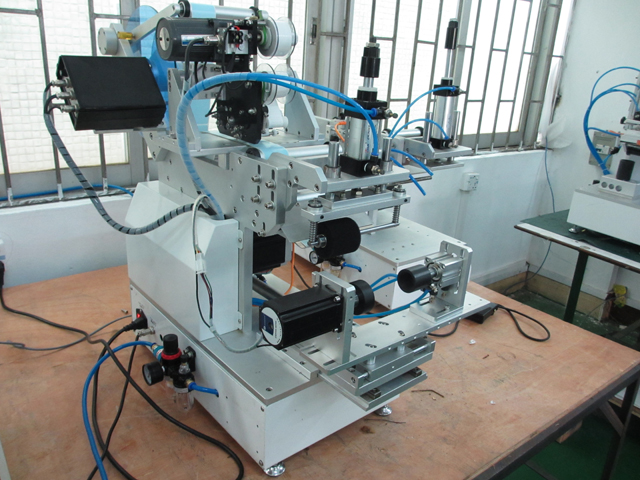

Μηχανή ετικετών VK-T805

Εισαγωγή μηχανής ετικετών

Το μηχάνημα ετικετών τοποθετείται αυτόματα στην επιφάνεια του προϊόντος το σύντομο όνομα μιας συσκευής αυτοματισμού, μπορεί να αντικαταστήσει τη χειροκίνητη σήμανση, να βελτιώσει την αποδοτικότητα και την ποιότητα παραγωγής. Ανάλογα με τον βαθμό αυτοματισμού μπορεί να χωριστεί σε μηχανές χειροκίνητης ετικετοποίησης, ημιαυτόματες μηχανές ετικετοποίησης και αυτόματες μηχανές ετικετοποίησης. ανάλογα με το σχήμα του προϊόντος μπορεί να χωριστεί σε μηχανή ετικετών στρογγυλής φιάλης, μηχανή ετικετών μερικής γύρω από και μηχανή ετικετοποίησης φιαλών ειδικού σχήματος. ανάλογα με την επισήμανση και την τοποθέτηση του προϊόντος μπορούν να χωριστούν σε κάθετες και οριζόντιες μηχανές σήμανσης.

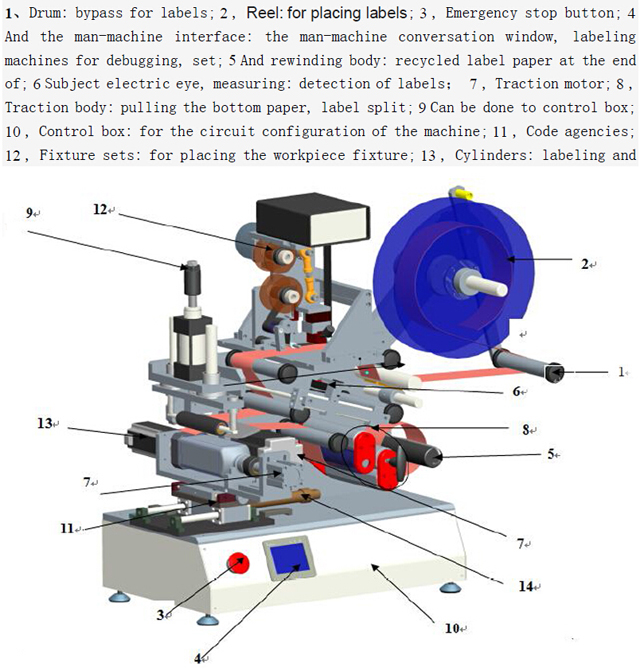

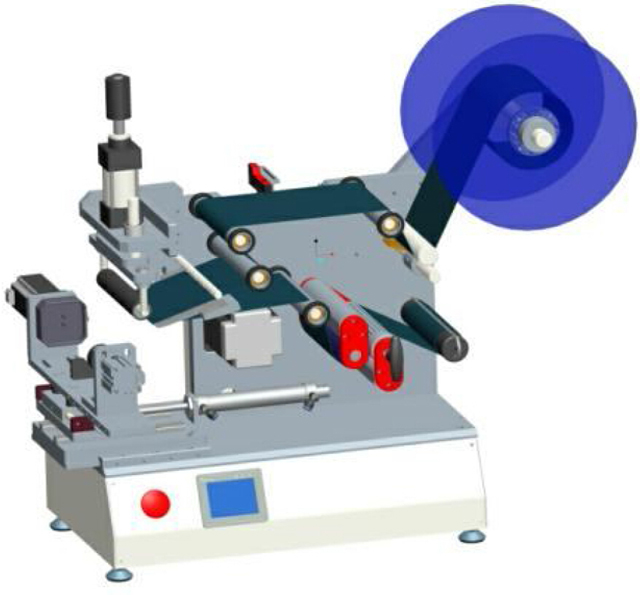

Επεξήγηση σχεδίου στο μοντέλο VK-T805:

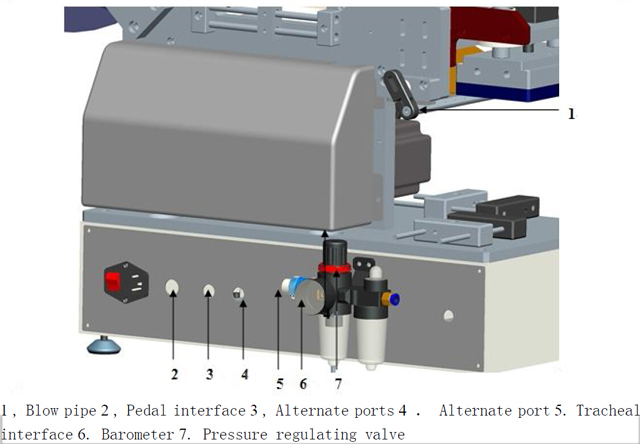

Πίσω μέρος της μηχανής

Τεχνικές παράμετροι:

1. Εφαρμόστε μήκος ετικέτας: 10 mm~150 mm

2. Εφαρμόστε το πλάτος της ετικέτας: 10 mm~150 mm

3. Εφαρμόστε εσωτερική διάμετρο ρολού χαρτιού: 40 mm ή 76 mm

4. Εξωτερική διάμετρος ρολού χαρτιού: φ≤250 mm

5. Εσωτερική θερμοκρασία: -10° c ~40° c

6. Εσωτερική υγρασία: 35~85﹪

7. Τροφοδοσία: 220V, 50HZ

8. Συνολική διάσταση: 550*550*650 (Μ*Π*Υ)

9. Βάρος: 78 κιλά

Το πεδίο εφαρμογής του

1. Χρησιμοποιείται ευρέως σε βιομηχανίες τροφίμων, φαρμακευτικών, καλλυντικών, καλλυντικών, ηλεκτρονικών και άλλων βιομηχανιών.

2. Για ημικατεργασμένα προϊόντα ή έτοιμα προϊόντα σε εκτύπωση και ημιαυτόματη επισήμανση μερικής επιφάνειας τόξου.

3. Μπορεί να φέρει ετικέτα και επίπεδες ή στρογγυλές ή οβάλ ή άλλα σχήματα μπουκαλιών, δείτε τις εικόνες δειγμάτων όπως παρακάτω:

Θεωρία επισήμανσης

1. Σύστημα μετάδοσης: ο κινητήρας που κινείται από το σύστημα κίνησης ιμάντα χρονισμού και τα όργανα λήψης, παρέχουν την ώθηση στο διαχωρισμό της ετικέτας, επιτυγχάνοντας έτσι την απογύμνωση και την ανακύκλωση του χαρτιού στο τέλος της ετικέτας.

2. Σύστημα ελέγχου: αυτό το μηχάνημα χρησιμοποιεί τα χειριστήρια συνδυασμού ηλεκτρικού και αερίου, τα ηλεκτρικά μάτια (αισθητήρες) και ο ποδοδιακόπτης περνά το λαμβανόμενο σήμα στο PLC στον κεντρικό επεξεργαστή σύμφωνα με το καθορισμένο πρόγραμμα για επεξεργασία, επιτυγχάνοντας έτσι απογύμνωση, ρουφήγματα, επεξεργασία ετικετών και μέτρηση λειτουργία.

Λειτουργικές διαδικασίες

Ενεργοποιήστε την ετικέτα Εγκατάσταση διορθώθηκε με ρυθμιζόμενη ηλεκτρική ετικέτα ρύθμισης ματιών

Ενεργοποίηση / Τερματισμός λειτουργίας

Ενεργοποίηση:

1. Γύρω από το μηχάνημα και καθαρισμένο, ελέγξτε για φαινόμενο χαλαρότητας.

2. Επισημάνετε και συνδέστε το καλώδιο τροφοδοσίας στο πίσω μέρος της πρίζας τροφοδοσίας και ο διακόπτης δίπλα στην πρίζα είναι ανοιχτός.

3. Συνδέστε το άλλο άκρο του καλωδίου τροφοδοσίας στην πρίζα AC, χρησιμοποιώντας τάση 220V, 50Hz.

4. Ο κύριος πίνακας του διακόπτη διακοπής έκτακτης ανάγκης για άνοιγμα

5. Πρόσβαση αερίου υψηλής πίεσης στην οπή (και επιβεβαιώστε ότι ο διακόπτης είναι ανοιχτός)

Κλείσιμο:

1. Σε περίπτωση κανονικής χρήσης, μπορείτε να συνδέσετε το καλώδιο τροφοδοσίας από την πρίζα AC ή να πατήσετε απευθείας το διακόπτη διακοπής έκτακτης ανάγκης.

Προσοχή!!!

2. Μην συνδέετε το καλώδιο τροφοδοσίας ή το τροφοδοτικό στο χέρι όταν έρχεται σε υγρή επαφή, θα προκληθεί ηλεκτροπληξία.

3. Μην τοποθετείτε βαριά αντικείμενα στο καλώδιο ρεύματος.

Ελέγξτε τις ρυθμίσεις

1. Οι ετικέτες "1" γύρω, ανάλογα με την ετικέτα σε εκείνη την πλευρά του όγκου, σε όγκο εντός των επιφανειών ακολουθούν τη μέθοδο παράκαμψης του διαγράμματος.

2. Σώμα σύσφιξης "2", στρογγυλό τη σημαδούρα πρώτη απελευθέρωση, αφού πιέσετε ξανά.

3. Με την παρατήρηση με γυμνό μάτι, παρατήρηση στην ετικέτα μετά το "5" στο Peel Board, η ετικέτα χωρίζεται ώστε να βρίσκεται στη θέση των ενεργών κλασμάτων της κεφαλής αναρρόφησης, όπως φαίνεται στο προηγούμενο σχήμα. Εάν δεν είναι σωστή, η Η ετικέτα πρέπει να είναι αδρή προσαρμογή.

4. Στην υπηρεσία "3" και "4" μεταξύ των ετικετών για την ανίχνευση ηλεκτρικού ματιού, πρέπει να δοκιμαστεί γύρω από μακρύ με ετικέτα όταν η οπή υποδοχής μαγικού ματιού για να ελέγξει το ηλεκτρικό μάτι μπορεί να ανιχνεύσει αλλαγές μεταξύ της ετικέτας και της ετικέτας, ηλεκτρικό μάτι για περισσότερα σετ, ανατρέξτε στην ενότητα "Ρυθμίσεις ηλεκτρικών ματιών".

5. Μετά το τέλος του αμαξώματος έλξης "6", πρέπει αυστηρά σύμφωνα με το σχήμα "S" γύρω από το νόμο και τη λαβή "Τ" να σημειωθεί σφιχτά με την κατάσταση, διαφορετικά θα προκαλούσε μια προσφορά που δεν επιτρέπεται ή δεν μπορεί να τραβήξει το άκρο της ζώνης.

6. "7" για περιέλιξη σώματος, άξονα και στρογγυλά μαύρα ατσάλινα κλιπ για δραστηριότητες, το άκρο του σφιγκτήρα συνδετήρων.

Διορθώθηκε

1. Μετά την ολοκλήρωση των παραπάνω, στο κουμπί "αυτόματο / Χειροκίνητο" του πίνακα σε κατάσταση "χειροκίνητα", βεβαιωθείτε ότι η τροφοδοσία είναι συνδεδεμένη και ενεργοποιημένη και, στη συνέχεια, πατήστε τον διακόπτη "τζόγκ", έλξη τραβώντας το κάτω χαρτί περίπου 0,5 μέτρα, έχει σχεδιαστεί για να δίνει το κάτω χαρτί ελεύθερο και σωστό.

2. Όταν το κάτω χαρτί διορθωθεί αυτόματα, όλοι θα προσαρμόσουμε τους κυλίνδρους στον οριακό κύκλο, η αναφορά που φαίνεται στο προηγούμενο διάγραμμα, θα μετακινήσουμε τον κύκλο ορίου και στις δύο πλευρές του χαρτιού.

Μετακινήστε το ηλεκτρικό μάτι

1. Στην επιφάνεια το κουμπί "Αυτόματα / Χειροκίνητα" σε "χειροκίνητο", μετά πατήστε τον διακόπτη "τζόγκ", αυτή τη φορά με γυμνό μάτι παρατήρηση του Peel Board, έτσι ώστε οι ετικέτες από τα πάνελ λωρίδων να μπορούν να είναι 0~1mm.

2. Στη συνέχεια μετακινήστε το δοκιμαστικό ηλεκτρικό μάτι της ετικέτας, τοποθετήστε ανάμεσα σε αυτές τις ετικέτες και τις ετικέτες το άκρο του χαρτιού, δώστε προσοχή στα δοκιμαστικά ηλεκτρικά μάτια, όταν τα ηλεκτρικά μάτια ανίχνευσης μετακινηθούν από την ετικέτα ή από το τέλος των χάρτινων ετικετών, τα φώτα θα εναλλάσσονται μεταξύ το αναμμένο και όχι.

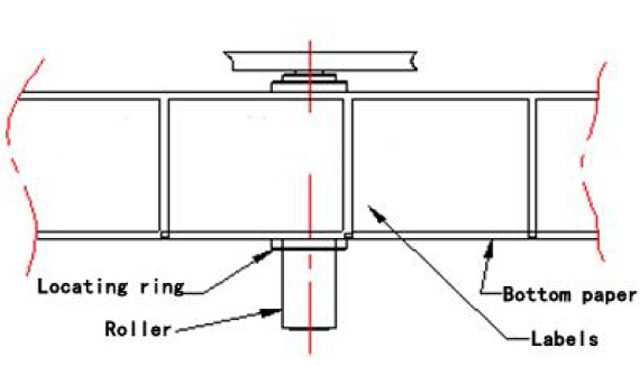

Οι διαστάσεις στο παραπάνω διάγραμμα, βεβαιωθείτε ότι η κεφαλή αναρρόφησης απέχει από τα πάνελ Strip 0,5~1 mm, μπορείτε να χαλαρώσετε τις βίδες για να ρυθμίσετε την

Για να μπορείτε να εξασφαλίσετε μια ομαλή μετάβαση στην κεφαλή αναρρόφησης της θέσης της ετικέτας. (Συνήθως, αυτή η θέση έχει προσαρμοστεί καλά)

Προσοχή!!!

1. Επιβεβαιώστε την επαναφορά του ιμάντα πίεσης και των συσκευών κλειδώματος, διαφορετικά θα οδηγήσει σε μη ακριβή προσφορά.

2. Ελέγχει εάν το ηλεκτρικό μάτι δοκιμής με, διαφορετικά θα προκαλούσε συνεχή ετικέτα.

3. Επιθεωρήστε το σύστημα μετάδοσης κίνησης για σύσφιξη, διαφορετικά θα μην τραβήξετε το κάτω χαρτί.

Μαγικό σετ ματιών

Επισήμανση ηλεκτρικού ματιού (εδώ είναι μόνο για λόγους απεικόνισης και δεν σημαίνει ότι οι πελάτες αγόρασαν διαμόρφωση μοντέλου)

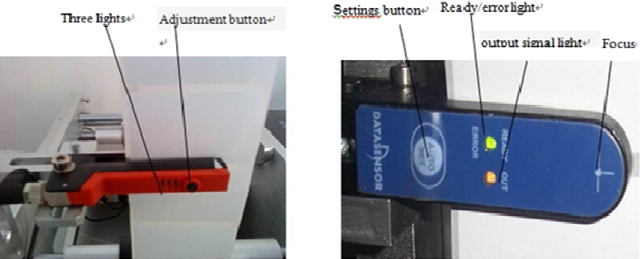

Αριστερά για Γερμανία Dr easy logging GS-63 Electric eye, δεξιά για Italy pedicle SR21-IR Electric eye. Συνήθως χρησιμοποιούνται για την ανίχνευση ετικετών. Εδώ είναι οι μέθοδοι προσαρμογής τους

1, Dr easy logging GS-63 Ηλεκτρικές ρυθμίσεις ματιών:

Αιτιολογία: για να εντοπίσετε τα κενά μεταξύ των ετικετών ανάλογα με το πάχος. (Μέσω διείσδυσης φωτός όπου δεν υπάρχει ετικέτα και χωρίς διείσδυση υπάρχουν ετικέτες για αναγνώριση) ισχύει για συγκεκριμένο πάχος χάρτινων ετικετών ή άλλης ετικέτας

Οδηγίες πόμολο: Πράσινα φώτα: λυχνία λειτουργίας

Κίτρινο φως: για αναγνώριση των λυχνιών κατάστασης (Κίτρινο φως είναι αναμμένο, υπάρχει έξοδος σήματος)

Κουμπί προσαρμογής: προσαρμοσμένο για ανίχνευση ετικετών με διαφορετικές ρυθμίσεις

Πρώτα από όλα ετικέτες μέσα από το μαγικό μάτι όπως το ακόλουθο διάγραμμα: Αν τραβήξετε τις ετικέτες, ανάβουν κίτρινα φώτα σε ένα κενό μεταξύ των ετικετών και της ετικέτας, η ετικέτα είναι απενεργοποιημένη, δεν μπορείτε να κάνετε επαναφορά, μπορείτε να χρησιμοποιήσετε απευθείας. Όταν το κίτρινο φως είναι σταθερό ή συχνά αναδύεται από τη θήκη, πρέπει να επαναφέρετε το ηλεκτρικό μάτι. Ρυθμίστε ως εξής: πρώτα, οι ετικέτες που εμφανίζονται μέσα από το μαγικό μάτι της κοιλάδας σε σχήμα u, υπάρχουν ετικέτες τοποθετημένες με ηλεκτρικό μάτι μέσα στην υποδοχή, πατήστε και κρατήστε πατημένο το κουμπί ρύθμισης για 3 δευτερόλεπτα, μπορείτε να δείτε το ηλεκτρικό μάτι να αναβοσβήνει κίτρινα φώτα, Στη συνέχεια αφήστε το κουμπί, όπου δεν υπάρχει ετικέτα (μόνο το άκρο του χαρτιού) τοποθετημένη στην υποδοχή magic eye, πατήστε και κρατήστε πατημένο το κουμπί προσαρμογής για 8 δευτερόλεπτα και, στη συνέχεια, αφήστε το κουμπί σε αυτό το σημείο, Η εγκατάσταση ολοκληρώθηκε. Ετικέτα ηλεκτρικά μάτια τραβήξτε σε μια δεξαμενή, μπορείτε να δείτε ότι υπάρχουν ετικέτες κίτρινα φώτα σβηστά, κενά γραφεία στην ετικέτα με την ετικέτα, τα κίτρινα φώτα είναι αναμμένα.

Ιταλία μίσχο SR21-IR Ηλεκτρικές ρυθμίσεις ματιών:

Ανήκοντας στο ηλεκτρικό μάτι Groove, μέσω της ποσότητας φωτός που διαπερνά τη δύναμη της διάκρισης δεν υπάρχουν ετικέτες, εφαρμόστε χάρτινο υλικό και υλικό ετικέτας στο τέλος μιας διαφορετικής ετικέτας.

Αρχή ανίχνευσης, Groove ηλεκτρικό μάτι πυροδότησε δέσμες φωτός, για να λάβει από την άλλη πλευρά, όταν οι ενδιάμεσες ετικέτες, λαμβάνει το ποσό της αλλαγής φωτός, με τη ρύθμιση των κατωφλίων, δεν υπάρχουν ετικέτες για αναγνώριση.

Μέθοδος ρύθμισης

1) Όταν είναι "έτοιμο" Όταν τα φώτα, ηλεκτρική ετικέτα εστίασης ματιών στη μέση, τραβήξτε τις ετικέτες εμπρός και πίσω, όπως αλλαγές στο σήμα εξόδου, το ηλεκτρικό μάτι είναι σε κατάσταση λειτουργίας, μπορεί να χρησιμοποιηθεί απευθείας.

2) Πατήστε στιγμιαία το κουμπί αυτόματης ρύθμισης, τα πράσινα και κίτρινα φώτα, το ηλεκτρικό σήμα που τραβάει τα μάτια, οι μη αφαιρούμενες ετικέτες αυτή τη στιγμή, μέχρι να αναβοσβήσει γρήγορα το πράσινο φως.

3) Όταν η πράσινη λυχνία αναβοσβήνει όταν τα μέσα εκτύπωσης στη δεύτερη θέση εστίασης των ματιών.

4) Πατήστε στιγμιαία το "AUTO SET". Η πράσινη λυχνία είναι σβηστή. Ηλεκτρικό μάτι πιάνει τον δεύτερο τύπο σημάτων μέσων, μη αφαιρούμενες ετικέτες αυτή τη στιγμή μέχρι να παραμείνει αναμμένο το πράσινο φως.

5) Μετακινήστε τις ετικέτες, σε δύο τοπικά μέσα αποσύνθεσης, το σήμα εξόδου ανάβει, σετ μαγικών ματιών.

6) "ΕΤΟΙΜΟ" Στερεό, μαγικό μάτι για να χρησιμοποιήσετε ένα αντικείμενο που μπορείτε να αλλάξετε δύο μέσα.

Προσαρμόστε τη θέση της ετικέτας

1. Πρώτα κοντέινερ στο σχήμα "C", Και στη συνέχεια προσπαθήστε να κολλήσετε, θέσεις παρατηρητηρίου και περάστε την προσαρμογή "Α" και "Β" Δραστηριότητες του μπλοκ του Office, συντονισμένες στην κατάλληλη θέση.

2. Αφού ρυθμίσετε τις κατάλληλες βίδες έδρασης, πρέπει να στερεωθούν, ώστε να μην χαλαρώσουν.

3. D Ενσωματωμένο ηλεκτρικό μάτι δοκιμής, που χρησιμοποιείται για δωρεάν δοκιμή προϊόντων. Μέσω του πλαισίου πίσω στο πεντάλ / Κατάσταση εκκίνησης του μετρούμενου αντικειμένου για να ρυθμίσετε τη μηχανή ετικετών.

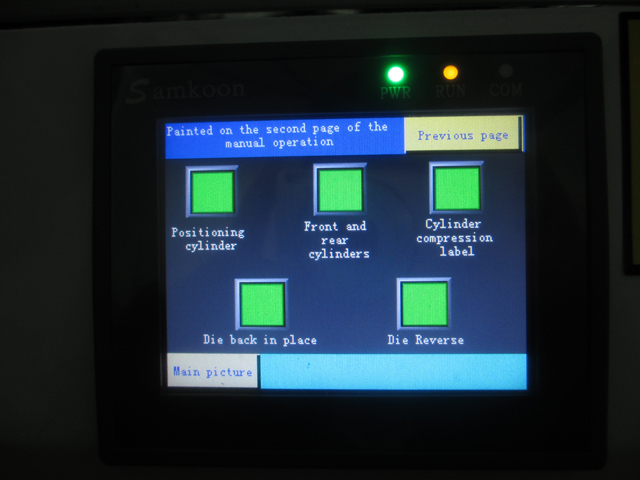

Χειροκίνητη λειτουργία

1. Πρώτα απ 'όλα, θέλετε να "Χειροκίνητη / Αυτόματη εναλλαγή" στο εγχειρίδιο, και στη συνέχεια να συνδυαστεί με "διακόπτης" για χρήση.

2. Χειροκίνητη λειτουργία που χρησιμοποιείται για χρήση κατά τον εντοπισμό σφαλμάτων, για σωστές ετικέτες

Αυτοματοποιημένες ενέργειες

1. Πρώτα απ 'όλα, θέλετε να "Χειροκίνητος / Αυτόματος διακόπτης" βρίσκεται στην αυτόματη κατάσταση και στη συνέχεια σε συνδυασμό με τους "ποδοδιακόπτες".

2. Αυτοματοποιημένες ενέργειες που χρησιμοποιούνται για χρήση κατά τον εντοπισμό σφαλμάτων, συμπεριλαμβανομένων των επισημάνσεων και των ετικετών.

Μέτρηση ηλεκτρικών ρυθμίσεων ματιών:

1. Το ηλεκτρικό μάτι της σειράς FX-301 είναι σωστά συνδεδεμένο:

Το Magic eye πρέπει να διασφαλίσει ότι μπορεί να χρησιμοποιηθεί η σωστή εγκατάσταση μέτρησης, μέθοδος σύνδεσης για σύνδεση όπως φαίνεται στο παρακάτω σχήμα, "σε" συνεχή μαύρη γραμμή "έξω" ακόμη και την ασημί γραμμή.

2. Αρχή ηλεκτρικής ανίχνευσης ματιών:

Ηλεκτρικά μάτια ανάλογα με την ποσότητα της ανάκλασης του φωτός για να διακρίνουν αντικείμενα. Ηλεκτρικά μάτια θέμα φως αντικείμενα, το αντικείμενο θα αντανακλά μια ορισμένη ποσότητα φωτός πίσω μάτια, όταν ένα αντικείμενο που αντανακλά την ποσότητα του φωτός που φτάνει την καθορισμένη τιμή, το ηλεκτρικό μάτι αλλαγή σήματος, σηματοδοτεί στο σύστημα ελέγχου.

3. Κατάσταση εναλλαγής:

Κουμπί "Mode/cancel", το πράσινο φως στο "run", "teach", "ADJ", "L/D", "TIMER", "PRO" εναλλάσσονται μεταξύ πολλών εγγράφων, υποδεικνύοντας τη διαφορετική κατάσταση λειτουργίας.

• Το "Run" αντιπροσωπεύει το State run.
• Καθεστώς διδασκαλίας "Διδάσκω".
• "ADJ" για προσαρμογή της κατάστασης.
• "L/D" για κατάσταση σήματος ανύψωσης.
• Κουμπί "PUSH" προς τα κάτω για επιβεβαίωση, εναλλαγή αριστερά-δεξιά για να ρυθμίσετε τη λειτουργία.

4. Μαγικό σετ ματιών:

4.1 Με την προϋπόθεση ότι δεν υπάρχει προϊόν στο σταθμό εργασίας, ανοιχτός ηλεκτρικός ενισχυτής ματιών με διαφανές κάλυμμα, πατήστε το πλήκτρο "mode/cancel", μεταφέρθηκε στο έγγραφο "teach", το ψηφιακό κουτί εμφανίζει μια τιμή, αυτή η τιμή θα είναι ένα κενό σήμα, αριθμητική σταθερότητα , σύμφωνα με το «PUSH» για επιβεβαίωση.

4.2 Στη συνέχεια, τοποθετήστε το προϊόν στο σταθμό ετικετών, κλείστε την αριστερή θέση, παρατηρώντας θέσεις, προσαρμόζοντας τη θέση της γραμμής θέσης για να φτάσει στη θέση της ετικέτας στο προϊόν.

4.3 Θέση ετικέτας όταν ρυθμίζεται. Μπορεί να δει το ψηφιακό πλαίσιο που εμφανίζει μια αριθμητική τιμή, αυτή η τιμή είναι όταν ένα προϊόν ανιχνεύεται σήματα, όπως "1900", σταθεροποιημένο, κάντε κλικ στο "PUSH" για επιβεβαίωση. Όταν ολοκληρωθεί, το πλαίσιο ψηφιακής οθόνης εμφανίζει ΚΑΛΕΣ συμβουλές. (Μπορείτε να πατήσετε "mode/cancel" για να επιστρέψετε στο "run" μπορεί να είναι σε λειτουργία)

4.4 Μεταφέρεται στο έγγραφο "ADJ", εμφανίζει το αριθμητικό πλαίσιο εμφάνισης = κενό σήμα (χτύπο καρδιάς - κενό σήμα)/2, οι προεπιλεγμένες τιμές του συστήματος για το όριο, η τιμή του σήματος είναι μεγαλύτερη από την κρίσιμη τιμή, είναι προεπιλεγμένη στο αντικείμενο, είναι μικρότερη από την κρίσιμη τιμή, η προεπιλογή δεν είναι αντικείμενο. Σήμα ανάδρασης προς το PLC, εκδώστε τις κατάλληλες οδηγίες. Τα κατώφλια μπορούν να ρυθμιστούν με εναλλαγή αριστερού-δεξιού "PUSH" του αριστερού και δεξιού πλήκτρων, αύξηση ή μείωση της τιμής, αλλαγή του ορίου. (Συνήθως δεν απαιτεί προσαρμογή) στη συνέχεια πατήστε το "PUSH" για επιβεβαίωση.

4.5 Πλήκτρο "Mode/Cancel" πίσω για να "τρέξει" η κατάσταση λειτουργίας. (Μετά την ολοκλήρωση της εγκατάστασης για οποιαδήποτε επιστροφή στην κατάσταση λειτουργίας "run")

4.6 Κλείστε το διαφανές κάλυμμα, τοποθετήστε ένα άκρο.

4.7 Όταν το προϊόν τοποθετείται όταν ανιχνεύεται ο σταθμός ετικετών, ηλεκτρικό μάτι στο σήμα μέτρησης, ανατροφοδότηση στο PLC, η PLC εξέδωσε οδηγία, η μηχανή ετικετών ξεκίνησε τα εξαρτήματα που σχετίζονται με την εργασία.

Τα εξαρτήματα ηλεκτρονικού ελέγχου

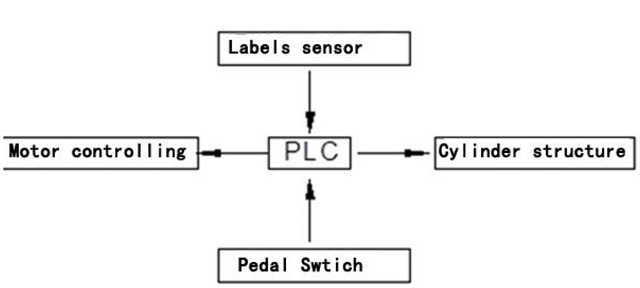

Σύστημα ελέγχου

Αρχή: Η μηχανή ετικετών βασίζεται στο PLC, το οποίο λαμβάνει σήματα και ελέγχει το σύστημα. Όπως φαίνεται στο παραπάνω σχήμα, όταν πατηθεί ο "ποδοδιακόπτης", ο ποδοδιακόπτης θα ξεκινήσει το σήμα για αποστολή στο PLC και το PLC θα το επεξεργαστεί σύμφωνα με το καθορισμένο πρόγραμμα και στη συνέχεια θα ξεκινήσει το "σύστημα ελέγχου κινητήρα" για να συνειδητοποιήσουν τη διαδικασία απογύμνωσης και τροφοδοσίας της ετικέτας. Ταυτόχρονα, ο "αισθητήρας θέσης ετικέτας" (ονομάζεται επίσης ηλεκτρικό μάτι μέτρησης ετικέτας) θα δίνει πάντα προσοχή στην απόσταση που διανύει η ετικέτα. Όταν εισάγει μια απόσταση για την ενημέρωση της ετικέτας, ο "αισθητήρας θέσης ετικέτας" θα στείλει αμέσως ένα σήμα στο PLC. Ομοίως, το PLC θα το επεξεργαστεί σύμφωνα με το καθορισμένο πρόγραμμα και το "σύστημα ελέγχου κινητήρα" θα στείλει ένα σήμα διακοπής και θα ξεκινήσει τη μηχανή αναρρόφησης ετικετών και το σύστημα ετικετών για να ολοκληρώσει την απογύμνωση και επικόλληση της ετικέτας.

Κοινά ελαττώματα και εξαιρούμενα

Η θέση επισήμανσης είναι ασταθής

1. Ο εξοπλισμός υπό πίεση μπορεί να μην είναι σφιχτά, με αποτέλεσμα να είναι ανακριβής η σήμανση με χαλαρή, ηλεκτρική οφθαλμική δοκιμή.

2. Το σώμα έλξης γλιστρά ή δεν είναι σφιχτό, με αποτέλεσμα να αφαιρείται το κάτω χαρτί.

3. Σχήμα ή τοποθέτηση για να κολλήσει.

Αφαιρώ

1. Οι συσκευές ιμάντα πίεσης είναι πολύ σφιχτές, προκαλώντας μείωση της πίεσης.

2. Στην αυτόματη λειτουργία επισημαίνεται με ανόρθωση χωρίς απόκλιση και διορθώνει μια πλάτη προς.

Η ποιότητα της επισήμανσης δεν είναι καλή, υπάρχουν φυσαλίδες ή πτυχώσεις

1. Η ετικέτα μπορεί να είναι πολύ λεπτή, ο νόμος για το κόλλημα του πιπιλίσματος δεν ισχύει για τις μαλακές, λεπτές διαφανείς ετικέτες

Ο εξοπλισμός δεν έχει καμία αντίδραση

1. Επιβεβαιώστε ότι τα καλώδια ρεύματος, δεν υπάρχει πρόβλημα.

2. Η επιβεβαιωμένη έξοδος κιβωτίου ταχυτήτων δίπλα στις ασφάλειες είναι άθικτη, όπως έχει καεί, αντικαταστήστε το

3. Μπορεί να χαλάσει την εσωτερική καλωδίωση, να επισκευάσει επαγγελματίες

Χαρτί ετικέτας στο τέλος του κανονικού κατάγματος

1. Οι συσκευές ιμάντα πίεσης είναι πολύ σφιχτές, προκαλώντας μείωση της πίεσης.

2. Μπορεί να φέρει ετικέτα στο τέλος του χαρτιού κακής ποιότητας ή βαθιά στα δόντια

Παρουσιάζεται αστοχία ή δυσλειτουργία της κεφαλής αναρρόφησης, συμπεριφορά εκτός ετικέτας

1. Είναι βύσμα οπής κεφαλής αναρρόφησης, που προκαλεί ανεπαρκή αναρρόφηση (εγγύηση πίεσης σε 0,7Mpa παραπάνω)

2. Η κατεύθυνση φυσήματος του σωλήνα εμφύσησης είναι λανθασμένη, μπορεί να ρυθμιστεί με κατεύθυνση κίνησης και περιστροφής

3. Όπου δεν υπάρχουν καλύμματα ετικετών, με διαφανή αυτοκόλλητη σφράγιση, μειώστε την απώλεια αναρρόφησης

Συνεχείς ετικέτες

Το ηλεκτρικό μάτι δεν έχει ρυθμιστεί καλά, επαναφέροντας το ηλεκτρικό μάτι

Συλλογή υλικών ανακυκλωμένο χαρτί στο τέλος του χαλαρού

Κυρίως γήρανση πίσω από τον ιμάντα μετάδοσης κίνησης, αντικαταστήστε τον νέο ιμάντα.

Κατασκευή ετικετών

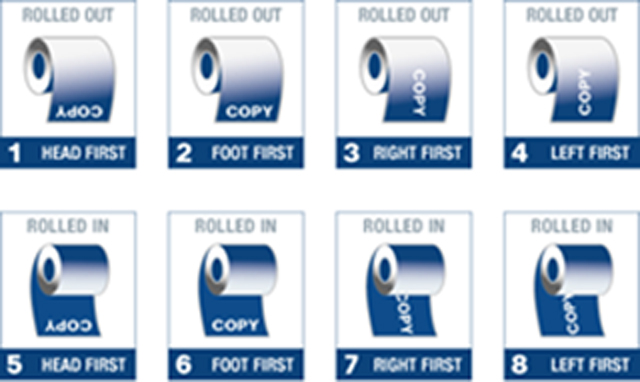

1. Κατά την παραγωγή ετικετών, σημειώστε την κατεύθυνση γύρω από τη σημαδούρα.

2. Βεβαιωθείτε ότι το μαγικό μάτι ανίχνευσης τρύπας ξένου υλικού, τρύπημα χαρτιού τη νύχτα δεν μπορεί να αφεθεί, διαφορετικά μη αναγνωρισμένο ηλεκτρικό μάτι, προκαλώντας διπλές ετικέτες.

3. Βεβαιωθείτε ότι η ετικέτα και το κάτω χαρτί ανοίγουν ομαλά.

Συντήρηση ρουτίνας

1. Υπό κανονική χρήση, ο εξοπλισμός μπορεί να ελέγχεται σε τακτική βάση.

2. Εξοπλισμός για τον έλεγχο της σκόνης και την αντισκωριακή επεξεργασία σε τακτική βάση.

3. Μην το χρησιμοποιείτε για μεγάλο χρονικό διάστημα, αποσυνδέστε το ρεύμα που θέλετε και κάντε τις εργασίες συντήρησης.

Παράρτημα

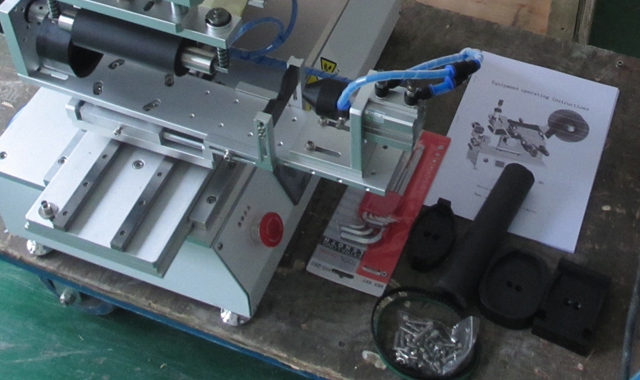

Αυτή η επισήμανση τυπικά αξεσουάρ: οδηγίες λειτουργίας, εξάγωνα κλειδιά, ηλεκτρικό κατσαβίδι ρύθμισης ματιών.

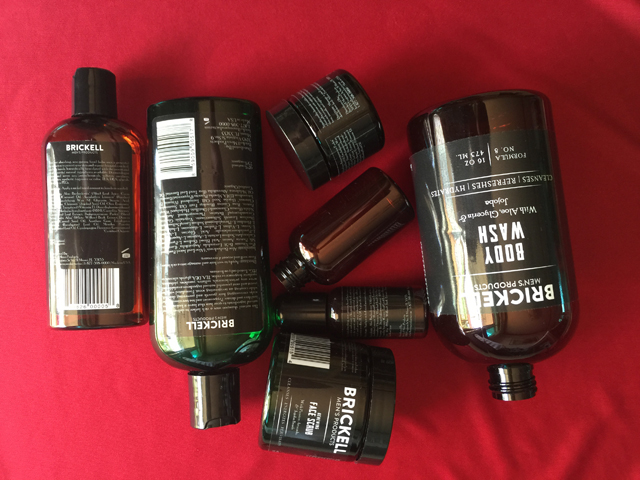

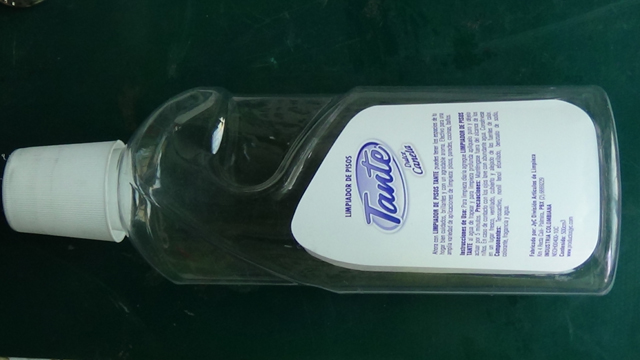

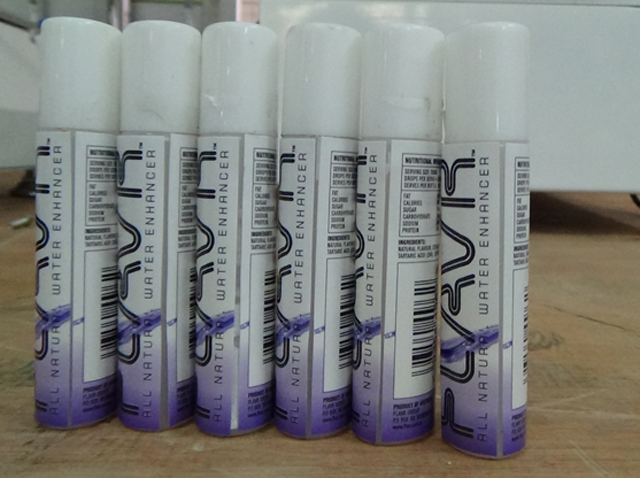

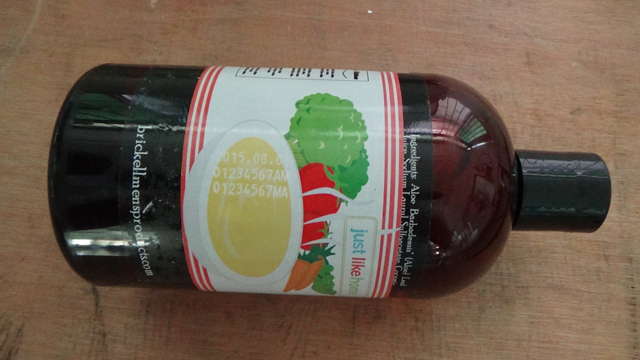

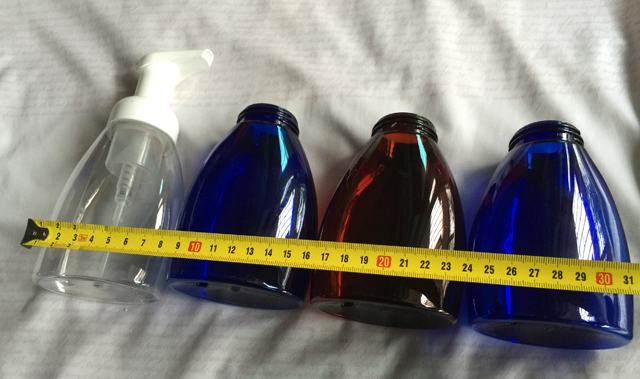

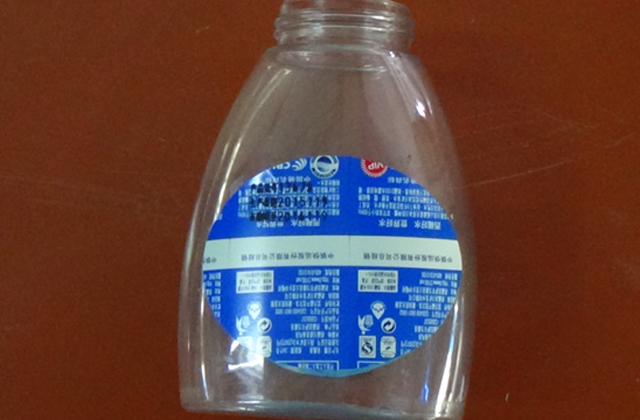

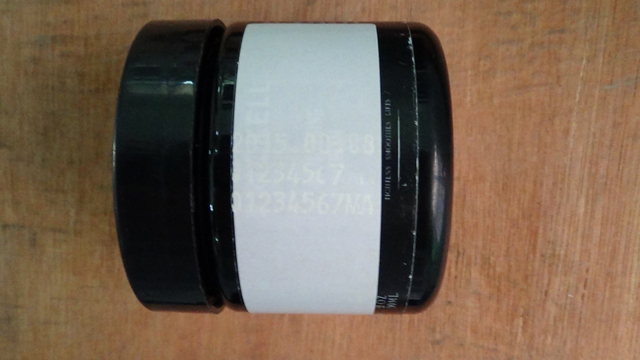

Δείγματα επισήμανσης για διαφορετικά σχήματα φιαλών:
