• Μοντέλο: VK-HMGL
  • Τύπος φιάλης: Γυάλινο μπουκάλι, πλαστικό μπουκάλι
  • Ταχύτητα προϊόντος (b/h): 18000
  • Υλικό ετικέτας: OPP/Parl film/composite χαρτί
  • Σφάλμα ακρίβειας (mm): ±0,5mm
  • Μέγεθος ετικέτας (mm): (L)20-300mm (Υ)10-180mm
  • Μέγεθος φιάλης (mm): Εξωτερική διάμετροςφ40-φ80mm ύψος30-200mm
  • Εσωτερική διάμετρος ετικέτας (mm): Φ150mm
  • Εξωτερική διάμετρος ετικέτας (mm): Φ500mm (μεγάλο)
  • Τάση (v): 220/380-420V/τρεις φάσεις προαιρετικά
  • Ισχύς (kw): 9 kw
  • Πίεση συμπιεσμένου αέρα (bar) Ελάχ. 5,0 bar Μέγιστο 8,0 bar
  • Κατανάλωση αέρα: 0,2M³/λεπτό
  • Διάσταση(mm): 3150L*1800W*2100H
  • Βάρος (kg): 2000
Προβολή βίντεο

Αυτόματη μηχανή ετικετών κόλλας θερμής τήξης, η οποία διατίθεται ευρέως για διαφορετικό υλικό δοχείου και ετικέτας. το κόστος της ετικέτας είναι συγκριτικά χαμηλότερο, μπορεί να καλύψει τις απαιτήσεις εκείνων των χρηστών που έχουν ποικιλία δοχείων.

Είναι τα πιο οικονομικά μοντέλα σε κόστος για να γίνει μαζική παραγωγή. Ο εξοπλισμός έχει χρησιμοποιήσει μαζικά την ιδέα σχεδιασμού σπονδυλοποίησης για να είναι εύκολη και απλή η αλλαγή των φιαλών από τους χρήστες. Ο γραμμικός τύπος επισημαίνει κυρίως τα στρογγυλά μπουκάλια σε γυάλινα ή πλαστικά υλικά ενώ ο περιστροφικός τύπος μπορεί να επισημάνει όχι μόνο τα δοχεία με στρογγυλό σχήμα αλλά και τα τετράγωνα μπουκάλια όπως δοχείο υγρού απορρυπαντικού κ.λπ.

Εφαρμογή

Το μηχάνημα Hot labeling είναι το νέο προϊόν της εταιρείας μας για να συναντήσει την αγορά του εξωτερικού. ισχύει για στρογγυλό μπουκάλι τροφίμων, φαρμάκων, χημικών και άλλων βιομηχανιών.

Χαρακτηριστικά

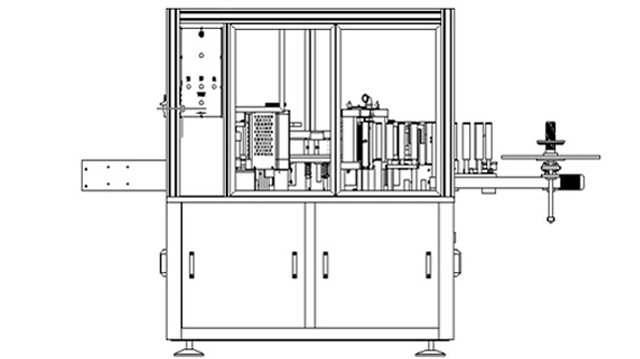

σχέδιο του θερμοτηκόμενου ετικετογράφου.jpg

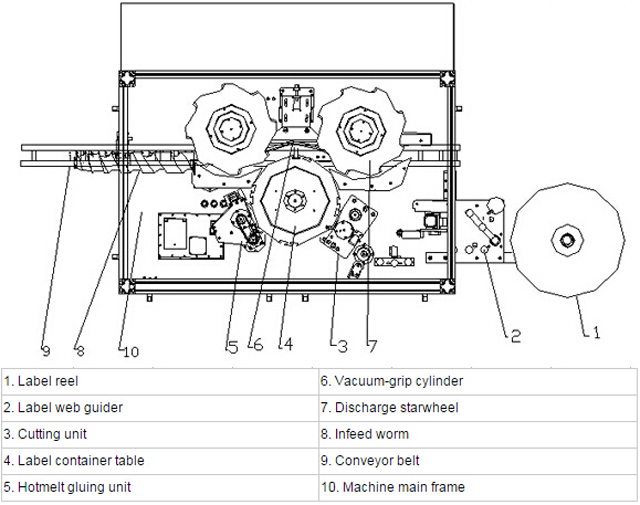

εικονογράφηση ετικετών hotmelt system.jpg

  1. Η σήμανση παράδοσης ελέγχεται από σερβοκινητήρα.
  2. Η σήμανση κόβεται με ακρίβεια.
  3. Είναι εύκολο να αντικαταστήσετε το κοπτικό ετικετών.
  4. Η ανταλλαγή ανταλλακτικών γίνεται λιγότερο και γρήγορα.
  5. Ελέγξτε γρήγορα την ετικέτα και μην σπαταλάτε την ετικέτα.
  6. 1 kg θερμής τήξης μπορεί να χρησιμοποιήσει 60000-100000 μπουκάλι και να μειώσει το κόστος.
  7. Το υλικό της ετικέτας είναι OPP και εξοικονομεί κόστος 1/3.
  8. Η ισχύς του μηχανήματος είναι 9KW. έτσι εξοικονομήστε ηλεκτρικούς πόρους.

Τεχνική Προδιαγραφή

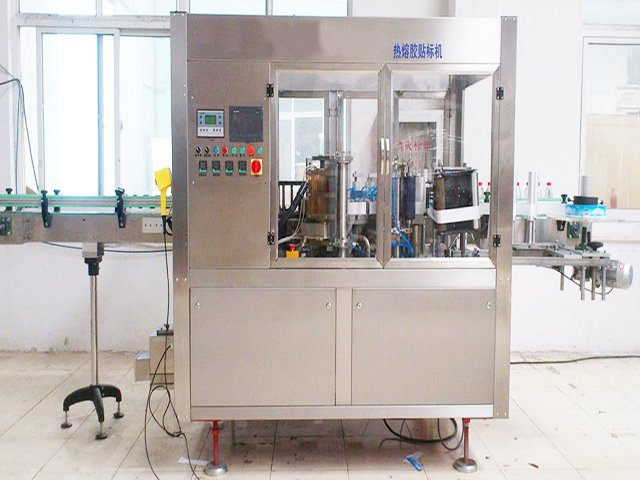

Hot melt glue labeleller.jpg

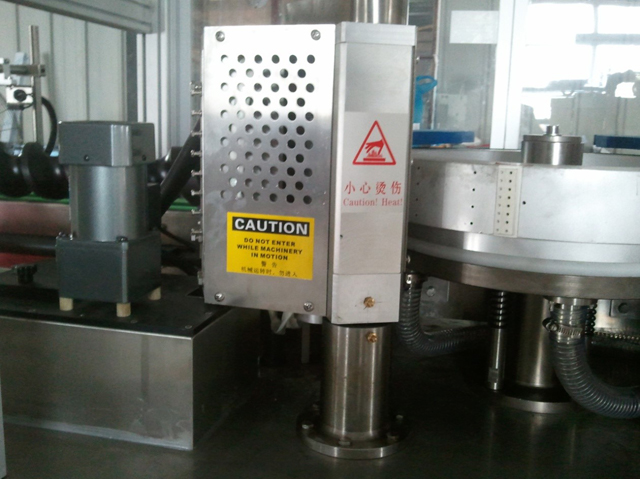

σύστημα κουτιού θερμής κόλλας.jpg

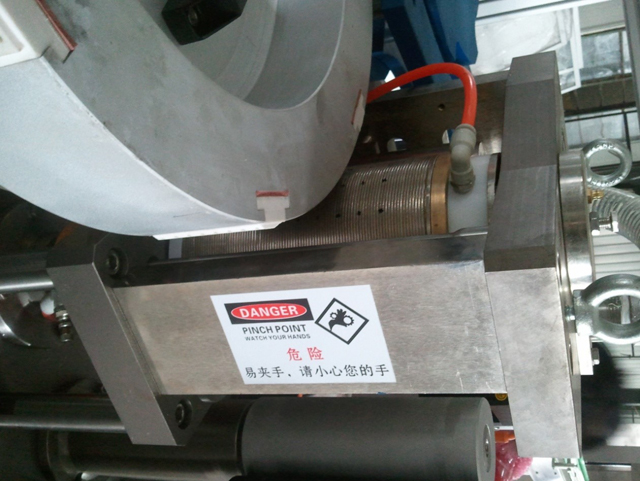

σύστημα κοπής ετικετών.jpg

ΜοντέλοVK-HTML
Τύπος μπουκαλιού:Γυάλινο μπουκάλι, πλαστικό μπουκάλι
Ταχύτητα προϊόντος (β/ώρα):18000
Υλικό ετικέτας:OPP/ Pearl φιλμ/σύνθετο χαρτί
Σφάλμα ακρίβειας (mm):±0,5 mm
Μέγεθος ετικέτας (mm):(L)20-300mm (Υ)10-180mm
Μέγεθος φιάλης (mm):Εξωτερική διάμετρος φ40-φ80mm ύψος 30-200mm
Εσωτερική διάμετρος ετικέτας (mm):Φ150mm
Εξωτερική διάμετρος ετικέτας (mm):Φ500mm (μεγάλο)
Τάση (v) :220
Ισχύς (kw):9
Πίεση συμπιεσμένου αέρα (bar)Ελάχιστο 5,0 bar Μέγιστο 8,0 bar
Κατανάλωση αέρα0,2 M³/λεπτό
Διάσταση (mm):3150L*1800W*2100H
Βάρος (kg)2000

Προδιαγραφές διαμόρφωσης ηλεκτρικής συσκευής:

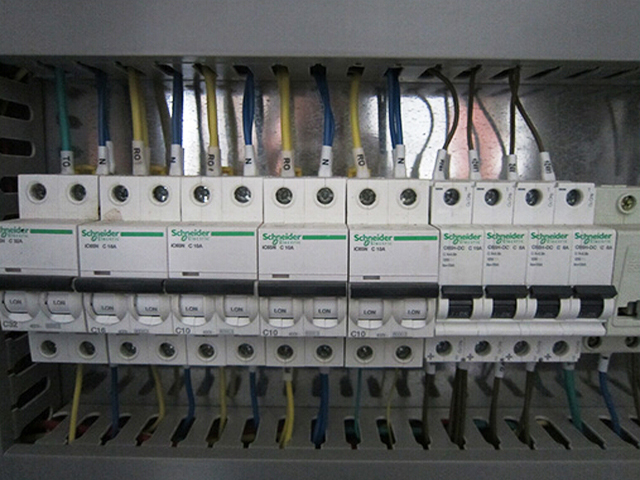

ηλεκτρονικά για μηχανήματα ετικετών.jpg

ΟχιείδοςΜάρκαποσότητα (σετ)σημείωμα
1ΣερβοκινητήραςΣνάιντερ1Γαλλία
2Αισθητήρας σήμανσης IΑΡΡΩΣΤΟΣ1Γερμανός
3ελεγκτήςΣνάιντερ1Γαλλία
4ΑντιστροφέαςΣνάιντερ1Γαλλία
5Αισθητήρας ελέγχου ετικέταςΑΡΡΩΣΤΟΣ1Γερμανός
6ΚωδικοποιητήςΑΡΡΩΣΤΟΣ1Γερμανός
7Κινητήρας κίνησηςΣνάιντερ1Γαλλία
8Οθόνη αφήςΣνάιντερ1Γαλλία
9Μαχαίρι κοπής1Ιταλία
10PLCΣνάιντερ1Γαλλία
11Συσκευή χαμηλής τάσηςΣνάιντερ1Γαλλία
12ΦυσητήραςFengli (Χονγκ Κονγκ)1Κίνα

Το προσωπικό εγκατάστασης, λειτουργίας και συντήρησης πρέπει να έχει εκπαιδευτεί με τα κατάλληλα προσόντα πριν από τη χρήση αυτού του μηχανήματος.

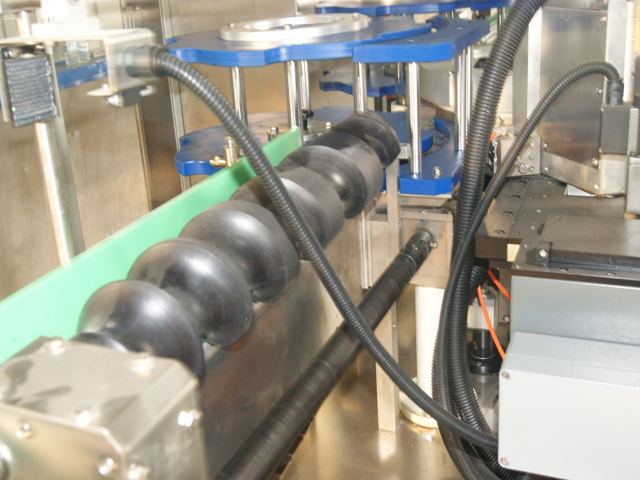

βίδα τροφοδοσίας μπουκαλιών.jpg

Τι πρέπει να τηρείτε για την εγκατάσταση της μηχανής ετικετών Hot Melt:

  • Όταν φθάνει το μηχάνημα, το προσωπικό εγκατάστασης πρέπει να ελέγξει οπτικά εάν το μηχάνημα έχει υποστεί ζημιά, όπως παραμόρφωση του πλαισίου, το ντουλάπι έχει επηρεαστεί από υγρασία, σύγκρουση κ.λπ. Εάν είναι ασαφές, επικοινωνήστε με τον κατασκευαστή για έλεγχο. Και παρακαλούμε ενημερώστε αμέσως την εταιρεία μεταφορών μόλις βρείτε το μηχάνημα κατεστραμμένο.
  • Προσέξτε το περιβάλλον κατά την εκφόρτωση του πακέτου
  • Να είστε προσεκτικοί σε περίπτωση χρήσης ανυψωτικού εξοπλισμού όπως περονοφόρο ανυψωτικό, καθώς υπάρχει κίνδυνος ολίσθησης ή ανισορροπίας.
  • Παρακαλούμε παρακολουθήστε προσεκτικά τα εξαρτήματα κάτω από το τραπέζι εργασίας πριν χρησιμοποιήσετε περονοφόρο ή άλλο εξοπλισμό ανύψωσης. Ή μπορείτε να ολοκληρώσετε το χειρισμό υπό την καθοδήγηση ειδικευμένων εργαζομένων.
  • Μην χρησιμοποιείτε καλώδιο για την ανύψωση του μηχανήματος.
  • Το προσωπικό εγκατάστασης δεν επιτρέπεται να συνδέσει το μηχάνημα στο τροφοδοτικό.

Κανόνες για χειριστή

  • Μην παίρνετε ηρεμιστικά, φάρμακα ή αλκοολούχα ποτά επιρρεπή σε κατάσταση έκστασης όταν χειρίζεστε το μηχάνημα.
  • Έχετε μια λεπτομερή κατανόηση του μηχανισμού, της λειτουργίας, των κουμπιών ελέγχου, της συσκευής πριν από την εκκίνηση του μηχανήματος.
  • Δεν επιτρέπεται η χρήση αυτού του μηχανήματος χωρίς την εξουσιοδότηση ή την άδειά μας.
  • Δώστε προσοχή σε προειδοποιήσεις ή άλλα σημάδια ανά πάσα στιγμή.
  • Μην εκκινείτε το μηχάνημα σε περίπτωση ανωμαλίας της πίεσης στο εργοτάξιο.
  • Μην λειτουργείτε το μηχάνημα μόλις σταματήσει να λειτουργεί ξαφνικά για κάποιο λόγο. Και κανονίστε να εκπαιδευτεί εξειδικευμένος τεχνικός για να ελέγξει πού πηγαίνει το πρόβλημα.
  • Κρατήστε μακριά από κινούμενα μέρη πριν σταματήσει τελείως η μηχανή.
  • Μην αφαιρείτε το προστατευτικό από το μηχάνημα

Κανόνες για τον Συντηρητή

  • Δεν επιτρέπεται η συντήρηση σε τραπέζι εργασίας υπό ρεύμα.
  • Δεν επιτρέπεται να διατηρείτε τα ηλεκτρικά στοιχεία μέχρι να ανοίξετε τον κεντρικό διακόπτη κυκλώματος και να αλλάξετε την κύρια τροφοδοσία.
  • Φροντίστε να αγγίζετε μέρη για να αποφύγετε ζημιά ή μετατόπιση.
  • Ελέγξτε προσεκτικά όταν αφήνετε το μηχάνημα να λειτουργεί μόνο του. Τα εργαλεία δεν επιτρέπεται να αφήνονται στο τραπέζι εργασίας.
  • Δεν επιτρέπεται η κοπή με φλόγα ή σφυρί σε οποιοδήποτε μέρος του μηχανήματος.
  • Δεν επιτρέπεται η μέτρηση ή η σφυρηλάτηση εξαρτημάτων μόνοι σας (ves) σε περίπτωση που τα ανταλλακτικά είναι κατεστραμμένα και δεν επισκευάζονται. Ο πελάτης θα τα ζητήσει από τον πωλητή (με την επιφύλαξη εγγύησης)

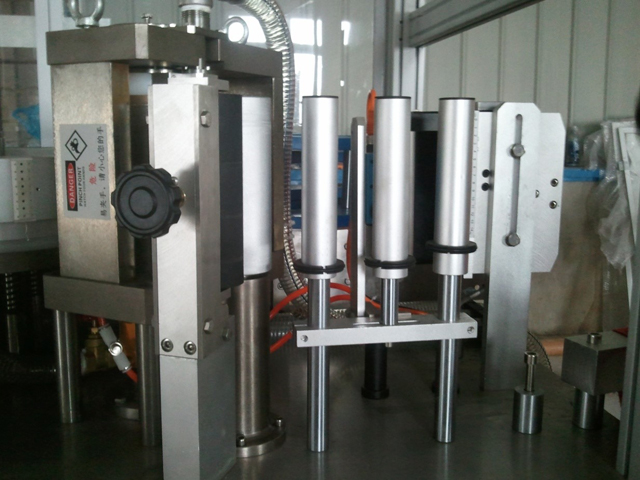

Ετικέτα Unwind Path

σύστημα παράδοσης ετικετών.jpg

Λειτουργία για αλλαγή ετικέτας

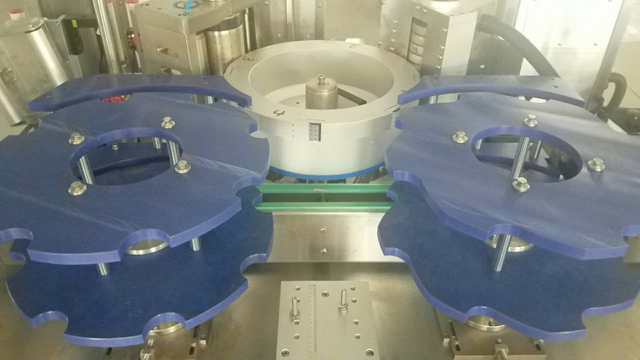

Σύστημα τροχού εκκίνησης καλουπιού.jpg

Σε περίπτωση αλλαγής στροφών, πρέπει να αφήνεται αρκετός χώρος στο άκρο του νέου καρουλιού ώστε να κολλήσει το ένα άκρο στο παλιό.

Είναι απαραίτητο να ακολουθήσετε το Homing όταν η θέση της ετικέτας δεν συγχρονιστεί με τον κύλινδρο οδηγό ετικετών.

Πρώτα σταματήστε τη μηχανή,

Δεύτερον, κόψτε πρώτα μια πλήρη ετικέτα αντίστοιχα τόσο στο παλιό όσο και στο νέο καρούλι σε δύο κατά μήκος της μεσαίας γραμμής (το μέσο των δύο σημαδιών στα μάτια και στα δύο άκρα μιας ετικέτας) και κολλήστε τα μεταξύ τους.

Προσοχή: Τα ελλιπή εξαρτήματα σε αυτές τις δύο κομμένες ετικέτες πρέπει να κάνουν ένα ολόκληρο έργο τέχνης. Μια λωρίδα ταινίας καλύπτει μπροστά από δύο ετικέτες σε μικρή περιοχή.

Σφίξτε το γρήγορο κλείδωμα μετά το τύλιγμα του καρουλιού της ετικέτας σε σχέση με τη διαδρομή ξετυλίγματος ετικέτας. Στη συνέχεια, τρέξτε το μηχάνημα χειροκίνητα αντί να χρησιμοποιήσετε το κουμπί Έναρξη και αφαιρέστε το δοχείο που αντιστοιχεί στην ενσωματωμένη ετικέτα με ταινία. Τέλος ελέγξτε εάν η θέση κοπής είναι σωστή, διαφορετικά ο χειριστής πρέπει να εκτελέσει το Homing όπως αναφέρθηκε.

Χρησιμοποιήστε το κουμπί Έναρξη για να λειτουργήσετε το μηχάνημα.

Ακολουθία λειτουργίας:

  1. Αγγίξτε το Homing in screen και στη συνέχεια ο σερβοκινητήρας λειτουργεί για να βρει τη σωστή θέση κοπής (Επισήμανση της θέσης)
  2. Επιβεβαιώστε ότι δεν υπάρχει συναγερμός
  3. Αφαιρέστε την περιττή ετικέτα και, στη συνέχεια, βάλτε την άκρη της ετικέτας κενού κυλίνδρου κοπής στη σωστή κατεύθυνση.

Ειδική εξήγηση για το μηχάνημα ετικετών κόλλας θερμής τήξης

  • Η μηχανή θερμής τήξης έχει μία είσοδο και μία έξοδο συνολικά
  • Ο σωλήνας εισαγωγής έχει μήκος 4 ίντσες
  • Η κανονική θερμοκρασία ορίστηκε ως 160℃
  • Το καλοκαίρι η θερμοκρασία ορίζεται ως 150℃
  • Ξοδεύει κανονικά 40 λεπτά για να ετοιμαστεί το λιώσιμο, αλλά υπάρχουν εξαιρέσεις ανάλογα με τις διάφορες κόλλες.
  • Είναι απαραίτητο να διατηρείτε καθαρή την κόλλα στη μηχανή τήξης. Οποιαδήποτε θρυμματισμένη κόλλα, εάν υπάρχει, δεν θα μπορούσε πλέον να χρησιμοποιηθεί στην παραγωγή. Διαφορετικά θα φράξουν τους σωλήνες.
  • Ο άνθρωπος πρέπει να μείνει μακριά σε περίπτωση εγκαύματος όταν λειτουργεί η μηχανή θερμής τήξης.
  • Είναι τεχνικός(-οι) από τον κατασκευαστή μηχανών τήξης που επιτρέπεται(-οι) να κάνει τη συντήρηση σε αυτό το μηχάνημα.

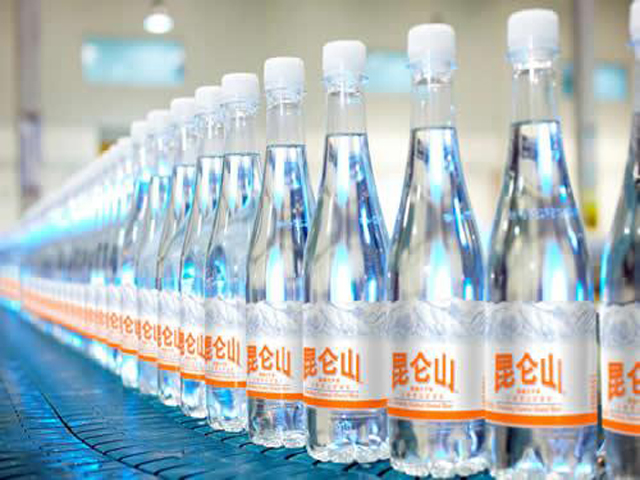

Bottles after labeling system.jpg

Καθαρισμός & Συντήρηση

Επιτρέπεται ο καθαρισμός της μηχανής ετικετών από κάποιον που δεν είναι κοινός μηχανικός/ηλεκτρικός, ωστόσο πρέπει να είναι κατάλληλα εκπαιδευμένος. Το ρεύμα προσοχής πρέπει να είναι απενεργοποιημένο όταν καθαρίζετε το μηχάνημα.

Σίγουρα για όσους γνωρίζουν μηχανισμό και ηλεκτρισμό, χρειάζονται λιγότερες πιθανότητες να κινδυνέψουν.

Συνιστούμε ανεπιφύλακτα η συντήρηση να γίνεται από ειδικευμένους και εκπαιδευμένους εργάτες.

Προσοχή: Η συντήρηση καλύπτει πολλούς παράγοντες όπως μηχανισμό, ηλεκτρική ενέργεια, κινητήρα κ.λπ.
