Περιστροφικός εξοπλισμός κάλυψης υψηλής ταχύτητας 8 κεφαλών για καπάκια αντλιών

• Διαστάσεις: 2000mm (μήκος) * 1800mm (πλάτος) * 2800mm (ύψος)
• Κεφαλή καλύμματος: 8 κεφαλές
• Ποσοστό αυτόνομης πρόσβασης: 99%
• Ταχύτητα: 80 bpm
• Τάση: 220V-380v, 50-60HZ (Βάσει των απαιτήσεων)
• Συνολική ισχύς: 5kw
• Απαιτούμενη πηγή αέρα: 0,6Mpa καθαρή και σταθερή πηγή αέρα
• Θόρυβος λειτουργίας (ντεσιμπέλ): ≦80 ντεσιμπέλ
• Βάρος μηχανής: 3,5 τόνοι
• Υλικό μηχανής Πλαίσιο: ανθρακούχο χάλυβα εξωτερική ανάθεση πλαίσιο από ανοξείδωτο χάλυβα.

Ο τύπος μηχανής υψηλής ταχύτητας βιδωτού καλύμματος καπακιών αντλίας αποτελείται από πολλά κύρια μέρη, συμπεριλαμβανομένου του αυτόματου ανελκυστήρα τροφοδοσίας μπουκαλιών/καπακιού και των προτύπων μπουκαλιών εισόδου και εξόδου του μηχανισμού κάλυψης μηχανισμού ηλεκτρικού ελέγχου κ.λπ.

Σχέδιο

Χαρακτηριστικά

• Ελεγχόμενη με PLC, ενσωματωμένη τροφοδοσία, σύλληψη, εισαγωγή και περιστροφή (μπορεί να συνδεθεί με την αυτόματη μηχανή διαλογής καπακιών για να πραγματοποιήσει πλήρη αυτοματισμό)
• Η ικανότητα παραγωγής μπορεί να επιτύχει 80bpm με 8 κεφαλές
• Απαλή λειτουργία, χωρίς γρατσουνιές και τραυματισμούς στα καπάκια και τα δοχεία
• Γρήγορες αλλαγές
• Δομή μονάδας, χειρισμός στην οθόνη αφής, εύκολη συντήρηση
• Κατάλληλο για διαφορετικά μεγέθη καπακιών, που εφαρμόζεται στην καθημερινή χημική βιομηχανία
• Εύκολη σύνδεση με τη μηχανή πλήρωσης και τη μηχανή ετικετών
• Χαμηλός θόρυβος λειτουργίας

Αρχή Εργασίας

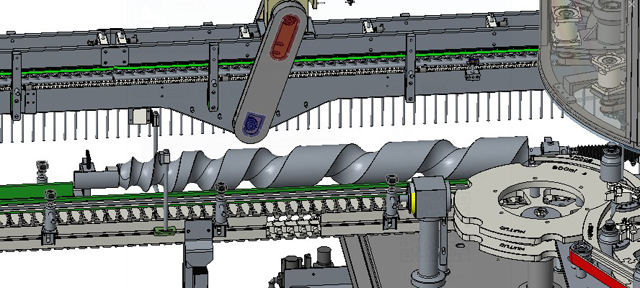

Τροφοδοσία μπουκαλιού με βιδωτή ράβδο

Η βίδα εισαγωγής φιάλης επεξεργάζεται με σχεδιασμό περιγράμματος, με ακριβή και γρήγορη τροφοδοσία φιάλης. Απαλές κινήσεις, χωρίς ζημιά στο μπουκάλι. Η μονάδα βίδας ακολουθεί την κύρια κίνηση, η γωνία βίδας μπορεί να ρυθμιστεί μέσω οθόνης αφής για να ταιριάζει με τον τροχό αστεριού. Υπάρχει αισθητήρας στη βίδα εισαγωγής της φιάλης, χωρίς φιάλη, χωρίς καπάκι και συναγερμό όταν κολλήσει το μπουκάλι.

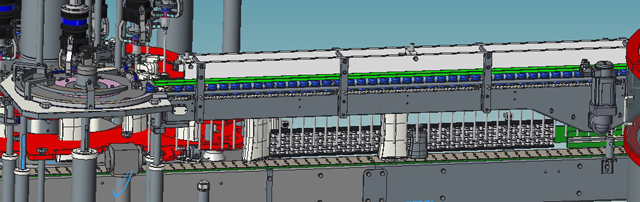

Τροφοδοσία με καπάκι σερβομηχανισμού:

Το βιδωτό καπάκι υιοθετεί σερβοκινητήρα για αλυσίδα τροφοδοσίας καπακιού. Ο σερβοκινητήρας έχει τα πλεονεκτήματα της περιοδικής εκκίνησης και διακοπής, της περιοδικής θετικής και αρνητικής περιστροφής, όχι μόνο μειώνει τον θόρυβο και αποφεύγει το κόλλημα του καπακιού.

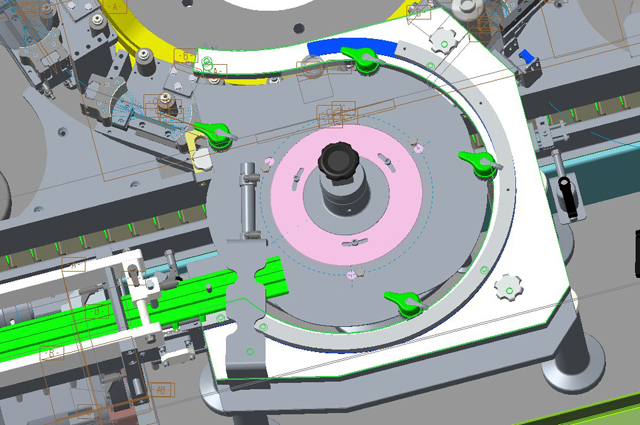

Cap-Dividing

Ο διαχωριστής καπακιού προσαρμόζεται ανάλογα με το σχήμα του καπακιού και οι διαφορετικές διάμετροι θα απαιτούσαν αλλαγή, αλλά μόνο το λευκό μέρος στην παρακάτω εικόνα πρέπει να αλλάξει.

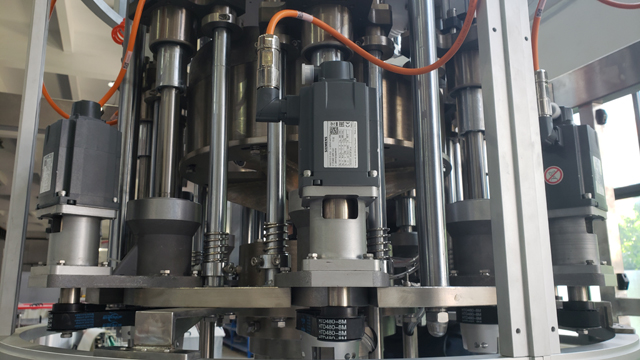

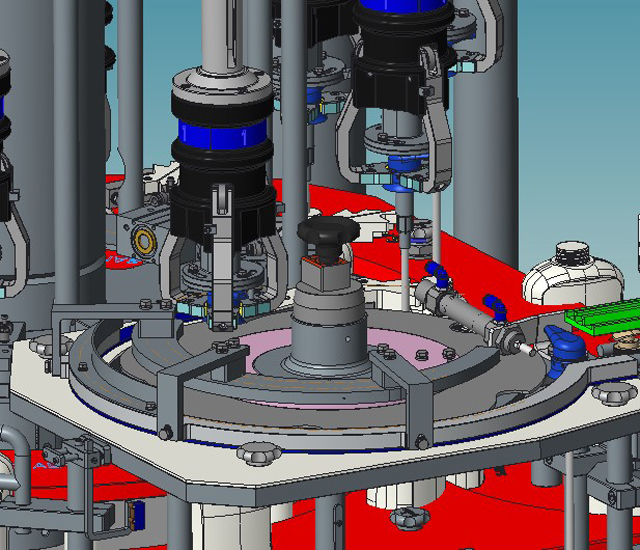

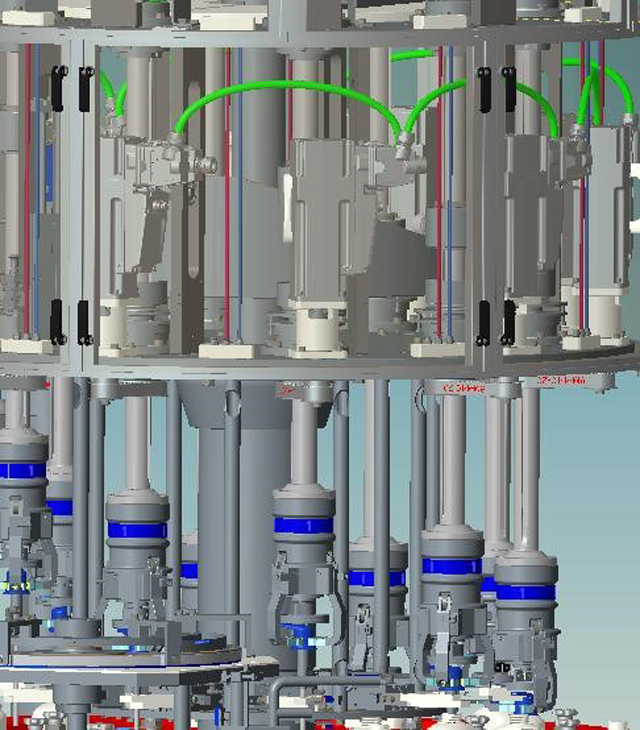

Κάλυμμα σερβομηχανισμού:

Η μηχανή βιδωτού καλύμματος χρησιμοποιεί το σύστημα μετάδοσης κίνησης Siemens, το οποίο συνδυάζει το σύστημα ελέγχου και τον σερβοκινητήρα σε ένα εξαιρετικά συμπαγές ενοποιημένο σύστημα για μέγιστη ευελιξία στον ελάχιστο χώρο και μείωση 90% στην καλωδίωση. Στη διαδικασία κάλυψης, ο σερβοκινητήρας μπορεί να ελέγξει την κίνηση της καμπύλης κάλυψης σε τμήματα και ταυτόχρονα μπορεί να εξασφαλίσει ομαλή διαδικασία τμηματοποίησης και να πραγματοποιήσει τον ψηφιακό έλεγχο ροπής κάλυψης, ο οποίος είναι εντελώς ανώτερος από τον παραδοσιακό έλεγχο ροπής συμπλέκτη.

• Έλεγχος κλειστού βρόχου από τον σερβοκινητήρα και πρόγραμμα σε όλη τη διαδικασία κάλυψης.
• Προσαρμόστε αυτόματα τη δύναμη κάλυψης μέχρι να επιτευχθεί η καθορισμένη ροπή.
• Λόγω του ακριβούς και ευέλικτου ελέγχου της μονάδας και του προγράμματος κίνησης κίνησης, η επίδραση της αδράνειας της κεφαλής κάλυψης και η απόκλιση των εξαρτημάτων μπορούν να εξαλειφθούν.
• Η εναλλαγή ροπής μεταξύ διαφορετικών προϊόντων μπορεί να επιτευχθεί απλά αλλάζοντας την καθορισμένη τιμή του προγράμματος.

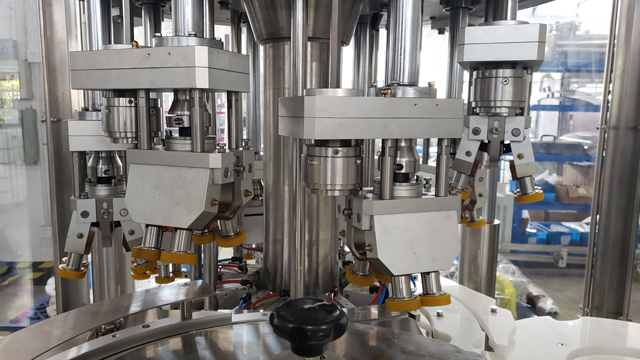

Σημείωση: Για τη μηχανή κάλυψης 8 κεφαλών για καπάκι σκανδάλης, οι κεφαλές κάλυψης είναι διαφορετικές:

Υιοθετεί συμπλέκτη μόνιμου μαγνήτη για τον έλεγχο της ροπής καπακιού.

• Κατά τη διαδικασία κάλυψης, η ροπή εξαπλώνεται ομοιόμορφα στους τέσσερις τροχούς
• Κάντε μη σχετική κίνηση μεταξύ τροχών και καπακιών
• Διατηρήστε στατικό σταθμό μεταξύ τροχών και φιαλών κατά το πώμα
• Πολύτιμο σύστημα ελέγχου ροπής, σταθερή και λογική τιμή ροπής

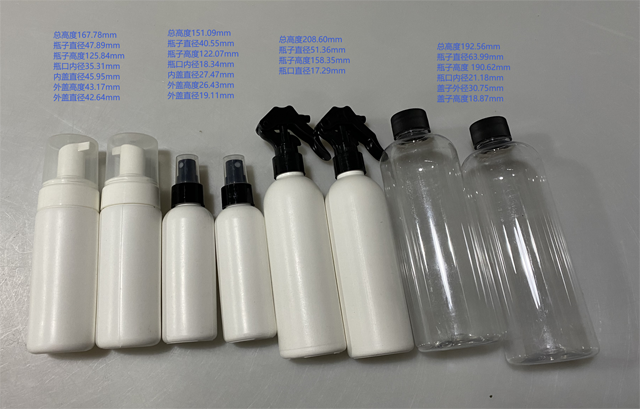

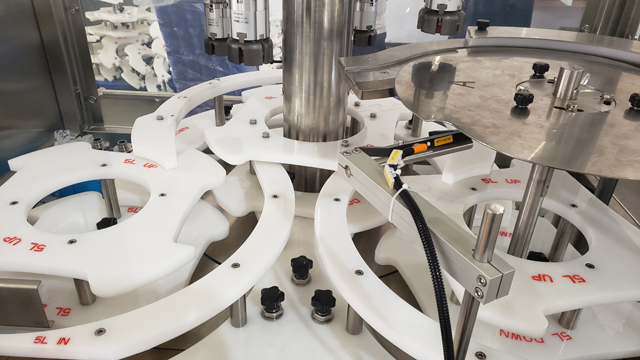

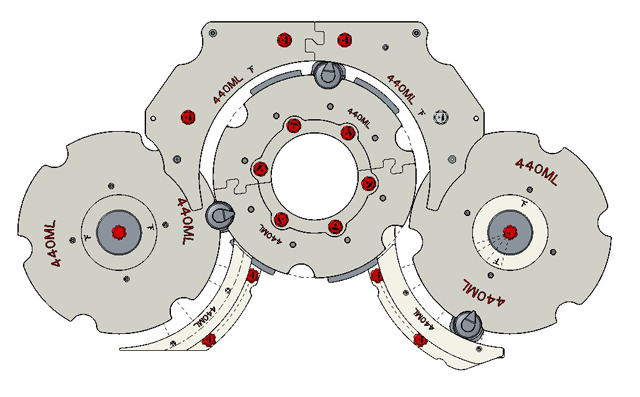

Αλλαγή Διαφορετικών Προϊόντων-Προτύπων

Κατασκευασμένο από PP, σχεδιασμένο σε σχήμα μπουκαλιού, με λεία επιφάνεια. Δεν μπορεί μόνο να σταθεροποιήσει την τοποθέτηση, αλλά και να αποτρέψει το γδάρσιμο της φιάλης. και επιτρέπει γρήγορη εναλλαγή.

Για διαφορετικές προδιαγραφές προϊόντων, υιοθετεί σχέδιο γρήγορης απελευθέρωσης. Τα πρότυπα είναι χρωματικά κωδικοποιημένα για διάκριση μεταξύ διαφορετικών προδιαγραφών.

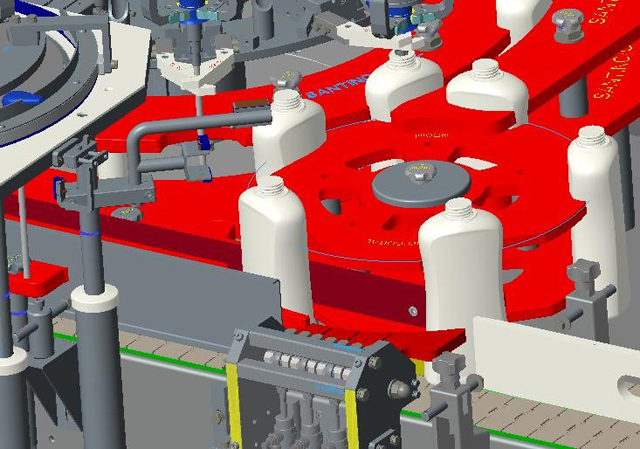

Σύστημα απόρριψης

Διπλός μεταφορέας εξοπλισμένος μετά το πώμα. Τα κατάλληλα προϊόντα μεταφέρονται κανονικά και τα ακατάλληλα (χωρίς καπάκι, χωρίς εσωτερικό σωλήνα, κακώς τοποθετημένο καπάκι) θα χωριστούν αυτόματα σε άλλο μεταφορέα με περιστρεφόμενο κύλινδρο. Όταν εμφανιστεί το μπλοκ φιάλης, η μηχανή κάλυψης θα σταματήσει αυτόματα και θα ξεκινήσει ξανά όταν λυθεί το πρόβλημα.

Πόρτα Ασφαλείας

Όλες οι πόρτες είναι εγκατεστημένες με διακόπτη ορίου για να βεβαιωθείτε ότι το μηχάνημα σταματά και στέλνει προειδοποιητικό σήμα όταν η πόρτα είναι ανοιχτή. Όλα τα μηχανήματα της περιοχής παραγωγής με κινητό προστατευτικό είναι ηλεκτρικά συνδεδεμένα για να κλείνουν τελείως το κύριο κύκλωμα κίνησης και ελέγχου και να σταματήσουν γρήγορα όλες οι κινήσεις του μηχανήματος αμέσως μετά το άνοιγμα του προφυλακτήρα.

Κύριες Τεχνικές Παράμετροι

• • Διαστάσεις: 2000mm (μήκος) * 1800mm (πλάτος) * 2800mm (ύψος)
  • Κεφαλή καλύμματος: 8 κεφαλές
  • Ποσοστό αυτόνομης πρόσβασης: 99%
  • Ταχύτητα: 80 bpm
  • Τάση: 220V-380v, 50-60HZ (Βάσει των απαιτήσεων)
  • Συνολική ισχύς: 5kw
  • Απαιτούμενη πηγή αέρα: 0,6Mpa καθαρή και σταθερή πηγή αέρα
  • Θόρυβος λειτουργίας (ντεσιμπέλ): ≦80 ντεσιμπέλ
  • Βάρος μηχανής: 3,5 τόνοι
  • Υλικό μηχανής Πλαίσιο: ανθρακούχο χάλυβα εξωτερική ανάθεση πλαίσιο από ανοξείδωτο χάλυβα.
  • Βιδωτό καπάκι που έρχεται σε επαφή με το καπάκι: πολυουρεθάνη (PU) ;
  • Πόρτα με σήτα: μπορντούρα από ανοξείδωτο χάλυβα, πλεξιγκλάς; ηλεκτρικό κουτί: ανοξείδωτο ατσάλι.
  • Σύνδεση και στερέωση μηχανικών μερών: ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα κ.λπ.
  • Σφραγίδα: καουτσούκ

Κύρια Τεχνικά Εξαρτήματα

• PLC: Siemens
• Οθόνη αφής: Siemens
• Servo: Siemens
• Breaker: Schneider
• Μετατροπέας συχνότητας: Siemens
• Κουμπί: Schneider
• Φως συναγερμού: Schmersal
• Διακόπτης πόρτας ασφαλείας: Schmersal
• Αισθητήρας: SICK/IFM/LEUZE
• Απομακρυσμένη μονάδα: Fbox-WIFI (για άμεση επικοινωνία και τηλεχειρισμό)

Εάν οι παραπάνω μάρκες είναι εκτός αποθέματος, θα επιλέξουμε αντίστοιχες μάρκες.

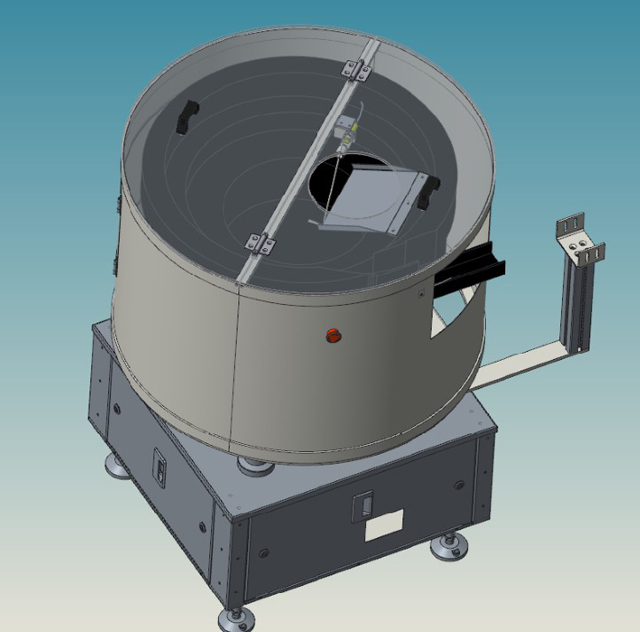

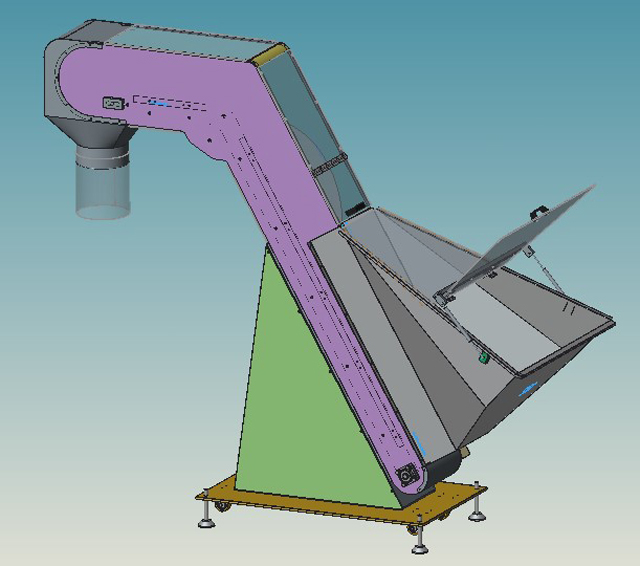

Automatic Cap Elevator And Unscrambler

• Είναι να τακτοποιείτε το άτακτο καπάκι ψεκασμού τακτικά με αρχή δόνησης και το στρογγυλό καπάκι με την πλάκα τοποθέτησης. Το καπάκι εξέρχεται από το κανάλι κάλυψης με τακτοποιημένο τρόπο και η μηχανή κάλυψης πιάνεται από την πλάκα διανομής.
• Η ταχύτητα του unscrambler προσαρμόζεται αυτόματα ανάλογα με τον ανελκυστήρα. Ο ανελκυστήρας συνδέεται με τον αποκωδικοποιητή και ελέγχει αυτόματα την ταχύτητα αποστολής κεφαλαίων, η οποία ταιριάζει με την ταχύτητα ολόκληρης της γραμμής.
• Ο αποκωδικοποιητής ελέγχεται αυτόματα από τη διεπαφή του μηχανήματος κάλυψης, χωρίς χειροκίνητη ρύθμιση.
• Οι παράμετροι μπορούν να αποθηκευτούν.
• Γρήγορη αλλαγή.

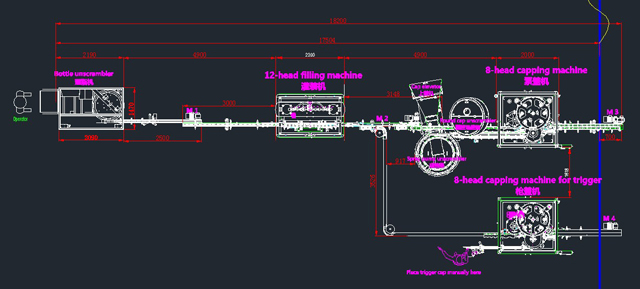

Η γραμμή μπορεί να ενσωματωθεί με τη μηχανή πλήρωσης υψηλής ταχύτητας για να σχηματίσει ολόκληρη τη γραμμή:
