Γυάλινα βάζα Ημιαυτόματη μηχανή κάλυψης κενού Εξοπλισμός σφραγίσματος τροφίμων

• Μοντέλο: VK-SVC μηχάνημα κάλυψης κενού
• Τροφοδοσία: AC220V/50-60Hz
• Ταχύτητα κάλυψης: 1200-1500 bph
• Ισχύς: ≤1,3 KW (συμπεριλαμβάνεται αντλία κενού)
• Διάμετρος καπακιού: Φ30-Φ85mm 、Φ85-Φ110mm
• Ύψος μπουκαλιού: 50-180mm, 120-250mm
• Διάμετρος μπουκαλιού: Φ30-Φ80mm Φ80-Φ150mm
• Περιοριστικός βαθμός κενού: -0,08Mpa
• Στρέψη καλύμματος: 5-25Ν.Μ
• Κατανάλωση αέρα: 0,5m3/0,7Mpa
• Μέγεθος μηχανής: 750*7001350mm
• Βάρος: 157 kg

Αυτή η μηχανή κάλυψης σειράς ερευνάται και παράγεται από τους εαυτούς μας με πολυετή εμπειρία παραγωγής. είναι η εγχώρια πρωτότυπη δημιουργία, χρησιμοποιεί αντλία κενού για την αναρρόφηση, διαθέσιμος υψηλός βαθμός κενού, ροπή κάλυψης και επίπεδο κενού μπορούν να ρυθμιστούν κατά παραγγελία, συμβατά με μια ποικιλία διαφορετικών σχημάτων και μεγεθών φιαλών για πώμα, ισχυρή συμβατότητα και εύκολη ρύθμιση.

Τα κύρια πνευματικά και ηλεκτρικά εξαρτήματα είναι από παγκοσμίου φήμης μάρκες, σταθερή και αξιόπιστη απόδοση.

Χρησιμοποιείται ευρέως σε γυάλινα μπουκάλια με καπάκια από λευκοσίδηρο, πώμα κενού για τα τρόφιμα, τα κονσερβοποιημένα τρόφιμα, τα ποτά, τα καρυκεύματα, τα προϊόντα υγειονομικής περίθαλψης και άλλες βιομηχανίες.

Κύρια τεχνική παράμετρος

• Μοντέλο: VK-SVC μηχάνημα κάλυψης κενού
• Τροφοδοσία: AC220V/50-60Hz
• Ταχύτητα κάλυψης: 1200-1500 bph
• Ισχύς: ≤1,3 KW (συμπεριλαμβάνεται αντλία κενού)
• Διάμετρος καπακιού: Φ30-Φ85mm 、Φ85-Φ110mm
• Ύψος μπουκαλιού: 50-180mm, 120-250mm
• Διάμετρος μπουκαλιού: Φ30-Φ80mm Φ80-Φ150mm
• Περιοριστικός βαθμός κενού: -0,08Mpa
• Στρέψη καλύμματος: 5-25Ν.Μ
• Κατανάλωση αέρα: 0,5m3/0,7Mpa
• Μέγεθος μηχανής: 750*7001350mm
• Βάρος: 157 kg

Δομή και Αρχές Εργασίας

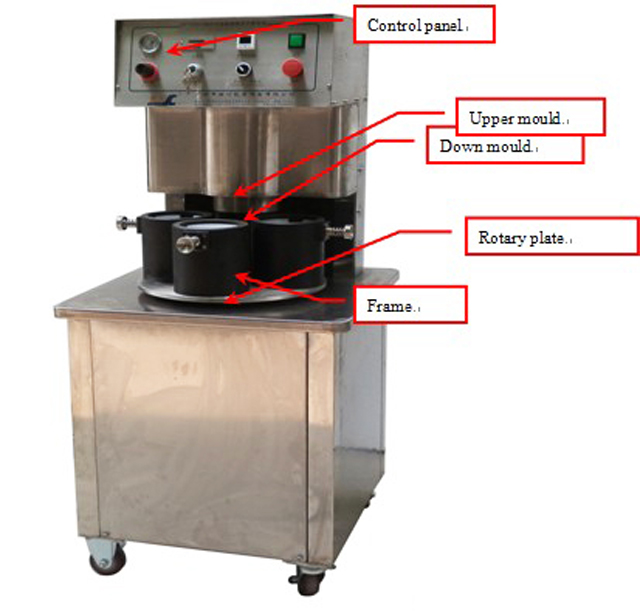

Εικόνα 1 Μηχανή κάλυψης κενού

Αρχές και Λειτουργίες Εργασίας

Αυτό το μηχάνημα αποτελείται από πλαίσιο μηχανής, άνω καλούπι προς τα κάτω, σύστημα περιστροφικής θέσης, δομή κάλυψης, σύστημα κενού, ηλεκτρικό σύστημα και σύστημα ελέγχου πίεσης.

Λειτουργεί ως: βάλτε το ποτήρι με τα καπάκια στο κάτω καλούπι και, στη συνέχεια, βάλτε το κάτω καλούπι στο κέντρο της κεφαλής καλύμματος με το χέρι. Στη συνέχεια, το μηχάνημα θα κλείσει αυτόματα με την υποπίεση.

Αυτό το μηχάνημα έχει τις παρακάτω λειτουργίες ως:

1. Όταν τοποθετείτε το κάτω καλούπι στο κέντρο της κεφαλής κάλυψης, το μηχάνημα θα καλύψει αυτόματα με κενό.
2. Λειτουργία ρύθμισης χαμηλότερου κενού: εάν το μηχάνημα δεν μπορεί να φτάσει τον βαθμό κενού όπως είχε ρυθμιστεί πριν, το μηχάνημα δεν θα λειτουργήσει για την επόμενη διαδικασία.
3. Λειτουργία ροπής κάλυψης: Η κεφαλή κάλυψης μετακινείται με κύλινδρο αέρα και μπορεί να ρυθμιστεί με πίεση.

Κύρια Δομή και Εξαρτήματα

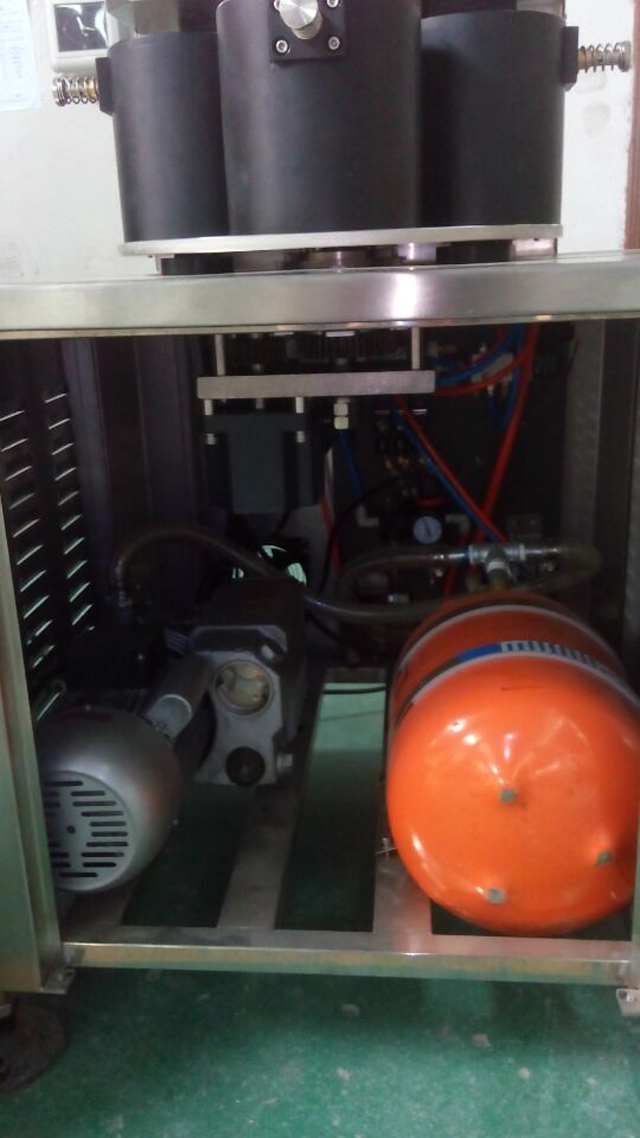

Αντλία κενού και δεξαμενή κενού:

Η αντλία κενού και η δεξαμενή κενού χρησιμοποιούνται για την επίτευξη της λειτουργίας κενού, η αντλία κενού πρέπει να είναι με λάδι κενού, το μισό λάδι κενού μέσα είναι εντάξει. Δεν επιτρέπεται η χρήση του μηχανήματος εάν δεν υπάρχει άλλο λάδι κενού μέσα

Συνδέστε την αντλία κενού και τη δεξαμενή κενού όπως στην παραπάνω εικόνα και τροφοδοτήστε με ρεύμα

Δομή περιστροφικής πλάκας

Αυτή η περιστροφική πλάκα μετακινείται με 4 βήματα Για να διασφαλιστεί ότι η περιστροφική πλάκα κινείται σταθερά, αυτή η περιστροφική πλάκα υιοθετεί 3 πλάκες τριβής για την παροχή αντίστασης για τη διασφάλιση σταθερής κίνησης. Πρέπει να διατηρείται το μηχάνημα καθαρό κατά την εργασία και οι πλάκες τριβής θα φθείρονται σταδιακά, θα ελέγχονται τακτικά και θα αλλάζουν τακτικά.

Η περιστροφική πλάκα μετακινείται από τον κύριο κινητήρα, όταν ο ανιχνευτής σήματος μετακινείται στους διακόπτες εγγύτητας εκκίνησης και λαμβάνει σήματα (ο ανιχνευτής σήματος και οι διακόπτες εγγύτητας είναι περίπου 2-3 mm), το επάνω καλούπι μετακινείται στο πώμα, όταν καλύπτεται, ο κινητήρας εξακολουθεί να λειτουργεί , όταν ο ανιχνευτής σήματος μετακινηθεί στους διακόπτες εγγύτητας ασφαλείας και λάβει σήμα, ο κινητήρας σταματά να λειτουργεί.

Τα χάλκινα σετ βραχιόνων θα φθαρούν κατά την εργασία, πρέπει να βάζετε λίγο γράσο τακτικά και να αλλάζουν όταν καταστραφεί. Όταν αλλάξετε, μπορείτε να δείτε την εικόνα 5

Δομή κάλυψης

Κεφαλή καλύμματος

Η κεφαλή κάλυψης μετακινείται με κύλινδρο για να ανυψωθεί και να κατέβει, όταν η κεφαλή κάλυψης είναι κάτω και φτάσει στο βαθμό κενού όπως ορίστηκε πριν, η κεφαλή κάλυψης θα μετακινηθεί στην επόμενη διαδικασία. Η ροπή κάλυψης μπορεί να ρυθμιστεί με το κουμπί πίεσης κάλυψης στον πίνακα ελέγχου (Όπως μπορείτε να δείτε στον πίνακα ελέγχου)

Το κόκκινο καουτσούκ στο εσωτερικό της κεφαλής κάλυψης είναι το μέρος που φοριέται εύκολα, πρέπει να ελέγχετε και να αλλάζετε συχνά. Όταν καλύπτετε, η κεφαλή κάλυψης πρέπει να σφίγγει τα καπάκια, μπορείτε να βάλετε κάτι μέσα στο κάτω καλούπι για να επιτύχετε διαφορετικά ύψη. Αλλά το ύψος δεν μπορεί να είναι πολύ μεγάλο ή εάν είναι πολύ ύψος, δεν μπορείτε να επιτύχετε τη λειτουργία κενού, αλλά εάν δεν είναι αρκετό ύψος, δεν μπορεί να καλυφθεί. Συνήθως η απόσταση για τα καπάκια και το πάνω μέρος του κάτω καλουπιού είναι 16mm-19mm

Συσκευή κλικ μπουκαλιού

Η συσκευή κλικ στο μπουκάλι είναι για να στερεώσει το μπουκάλι κατά το πώμα, όταν η περιστροφική πλάκα είναι να τοποθετηθεί, ο κύλινδρος κλικ της φιάλης κινείται για να στερεώσει το μπουκάλι για να εξασφαλίσει καλό πώμα

Εγκατάσταση

1. Το μηχάνημα πρέπει να βρίσκεται σε καθαρό και ασφαλές μέρος
2. Βεβαιωθείτε ότι η στάση έκτακτης ανάγκης είναι διαθέσιμη (εικόνα 5)
3. Τροφοδοσία με ρεύμα για έλεγχο
4. Συνδέστε το μηχάνημα με αγωγό αερίου στον διαχωριστή λαδιού και νερού, ρυθμίστε την πίεση αέρα στα 0,6Mpa
5. Συνδέστε τη δεξαμενή κενού στο μηχάνημα. Βεβαιωθείτε ότι δεν υπάρχει διαρροή αερίου.

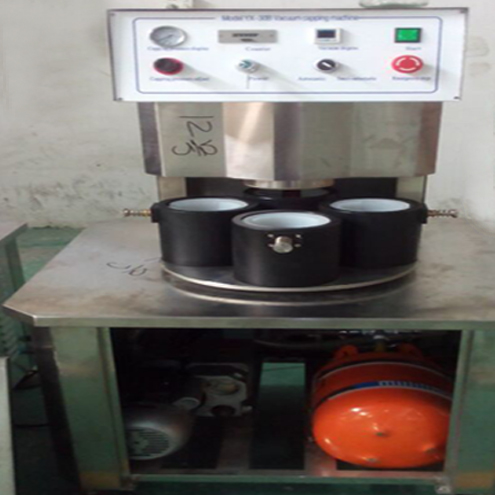

Λειτουργία πίνακα ελέγχου

Ο πίνακας ελέγχου αποτελείται από πίνακα πίεσης κάλυψης, ρύθμιση πίεσης κάλυψης, μετρητή, διακόπτη ισχύος, ρύθμιση κενού και διακοπή έκτακτης ανάγκης.

1. Η ρύθμιση της πίεσης κάλυψης μπορεί να χρησιμοποιηθεί για τη ρύθμιση της ροπής κάλυψης, όταν είναι δεξιόστροφα, η πίεση αυξάνεται, η ροπή κάλυψης είναι ισχυρότερη, όταν είναι αριστερόστροφα, η πίεση μειώνεται, η ροπή κάλυψης είναι μικρότερη.
2. Διακοπή έκτακτης ανάγκης, όταν συμβεί κάτι έκτακτης ανάγκης, πιέστε το διακόπτη διακοπής έκτακτης ανάγκης, τότε το μηχάνημα θα είναι σε ασφαλή κατάσταση
3. Ο μετρητής είναι για να μετρήσει πόσα ποτήρια έχετε βγάλει, αν βάλετε το κουμπί επαναφοράς, ο μετρητής θα μετρηθεί ως μηδέν.
4. Εάν χρειάζεται να ρυθμίσετε το βαθμό υποπίεσης, πιέστε το "M" στον πίνακα ρυθμισμένης υποπίεσης και θα εμφανιστεί "St1", πιέστε "︽""︾" για ρύθμιση
5. Διαχωριστής λαδιού και νερού και πίεση και ρύθμιση (εικόνα 10)

Ο διαχωριστής λαδιού και νερού αποτελείται από βαλβίδα ελέγχου χειρός, ρύθμιση πίεσης, πίνακα πίεσης αέρα, ρύθμιση λαδιού, φίλτρο αέρα και λιπαντήρα

Η χειροκίνητη βαλβίδα ελέγχου είναι για να ενεργοποιεί και να απενεργοποιεί ολόκληρη την παροχή αέρα του μηχανήματος

Η ρύθμιση πίεσης είναι για την παροχή της πίεσης στο μηχάνημα, όταν είναι δεξιόστροφα, η πίεση αυξάνεται, όταν είναι αριστερόστροφα, η πίεση μειώνεται.

Ο πίνακας πίεσης αέρα είναι για την εμφάνιση της πίεσης λειτουργίας του μηχανήματος

Η ρύθμιση λαδιού είναι για την παροχή λαδιού στο μηχάνημα, όταν είναι δεξιόστροφα, το λάδι μειώθηκε, όταν είναι αριστερόστροφα, το λάδι αυξήθηκε

Το φίλτρο αέρα είναι για την αφαίρεση του νερού του αέρα συμπίεσης, όταν η πίεση του διαχωριστή λαδιού και νερού είναι μηδέν, το φίλτρο αέρα θα αφαιρέσει αυτόματα το νερό.

Ο λιπαντήρας προμηθεύει λάδι για το μηχάνημα, πρέπει πρώτα να κλείσει την παροχή αέρα και να βάλει λίγο λάδι στο λιπαντικό, περίπου 2-3 μήνες ανά φορά.

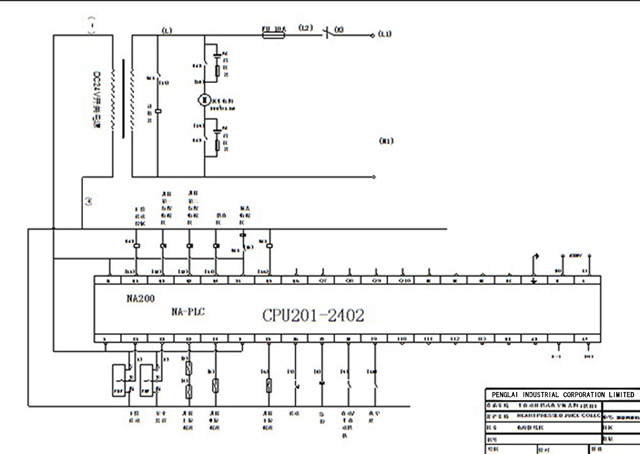

Ηλεκτρικό σχέδιο για μηχανή κάλυψης κενού

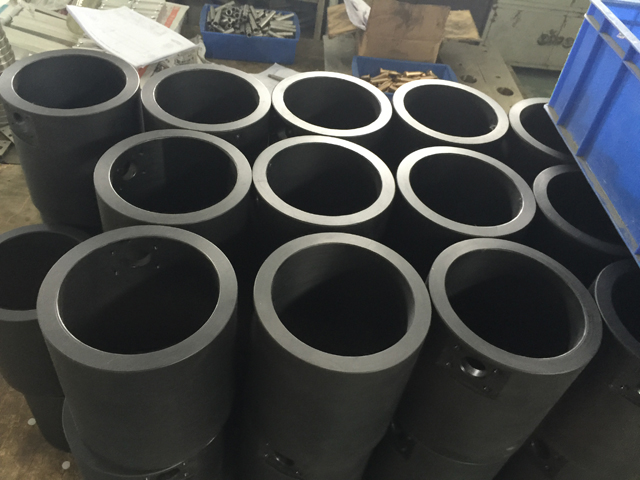

Ανταλλακτικά για μούχλα που ταιριάζουν σε διαφορετικά μεγέθη βάζων/μπουκαλιών
