Αυτόματος εξοπλισμός σήμανσης κόλλας Hot Melt Opp Single Station Opp

• Μοντέλο: VK-HMGL-S
• Ισχύς: Τριφασικός 380V 50 Hz 3000W
• Μήκος: 3650mm
• Πλάτος εξοπλισμού: 1450mm
• Ταχύτητα γραμμής μεταφοράς: 20 m/min (η ταχύτητα της γραμμής μεταφοράς μπορεί να ρυθμιστεί σύμφωνα με τις πραγματικές συνθήκες παραγωγής)
• Μέθοδος ρύθμισης ταχύτητας: Ρύθμιση τμηματικής ταχύτητας
• Μέγιστη ταχύτητα διανομής ετικετών: 60 m/min Μέγιστη ταχύτητα επισήμανσης: 20 τμχ/λεπτό
• Ακρίβεια επισήμανσης: ±1mm (απαιτείται σφάλμα μεγέθους φιάλης πελάτη εντός ±0,3mm)

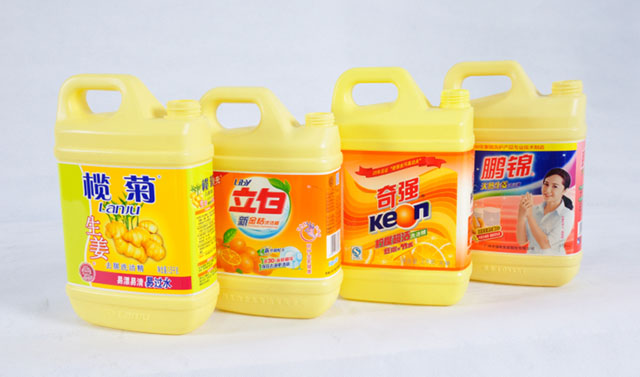

• Μέγεθος προϊόντος: τετράγωνο μπουκάλι
• Μέγιστο πλάτος ετικέτας: 160 mm
• Μέγιστο μήκος ετικέτας: 600mm
• Μέγιστη διάμετρος ετικέτας: 600 mm Διάμετρος πυρήνα χαρτιού: 152 mm
• Βάρος ολόκληρου του μηχανήματος: περίπου 1200 kg

Προβολή βίντεο

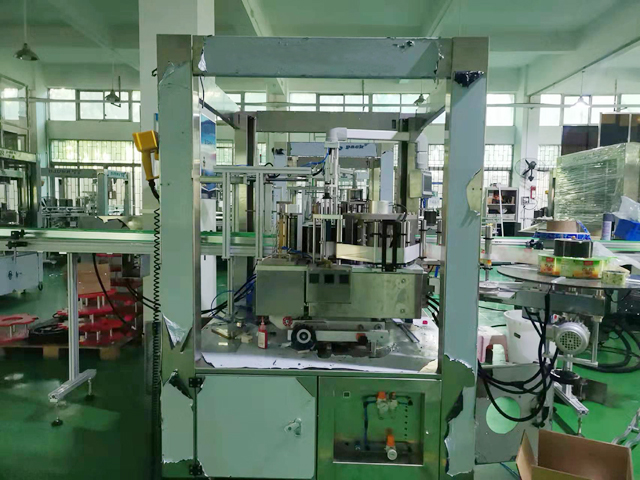

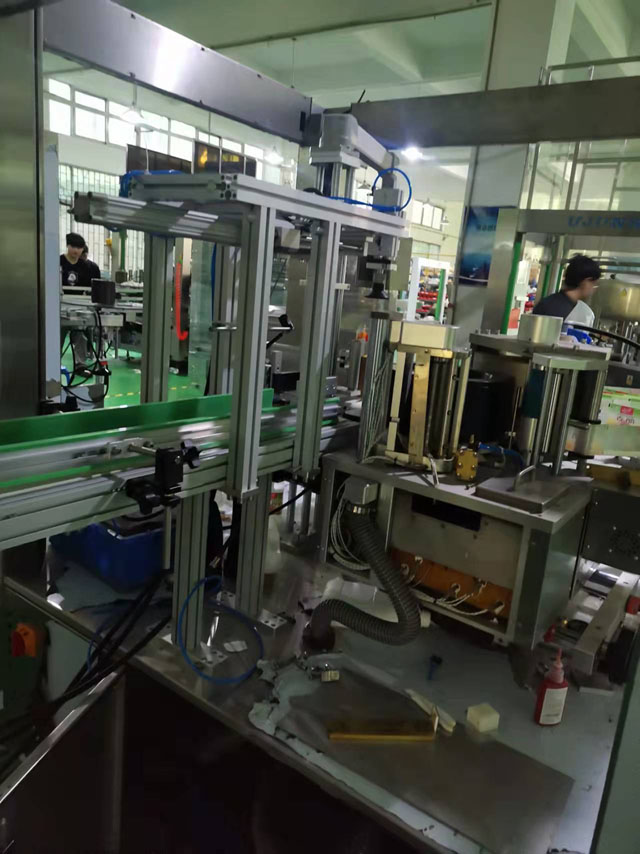

Πρόκειται για μια νέα μηχανή ετικετών OPP με συνεχή θερμοτήξη αυτοκόλλητων. Μπορεί να ρυθμίσει αυτόματα τη μετάδοση εισόδου και εξόδου του δοχείου. Τα δοχεία που χωρίζονται με τη βίδα διαχωρισμού φιαλών και διατηρούνται σε απόσταση ανάλογα με την απόσταση του τροχού αστεριού μεταφέρονται στο περιστρεφόμενο δίσκο του δοχείου. Αφού το δοχείο στερεωθεί από τον μηχανισμό συμπίεσης φιάλης και την έδρα του καλουπιού του δοχείου, το δοχείο αρχίζει να περιστρέφεται με μια ορισμένη ταχύτητα και το μπουκάλι προ-τοποθετείται μηχανικά κατά την περιστροφή του προϊόντος. Η ετικέτα επισημαίνεται σε μια καθορισμένη θέση.

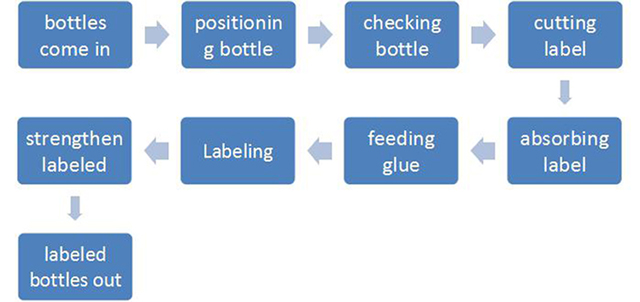

Διαδικασία λειτουργίας Εξοπλισμού Ετικετών Κόλλας Θερμής Τήξης:

Όταν το δοχείο φτάσει στη θέση ανίχνευσης του ηλεκτρικού οφθαλμού, ο υπολογιστής ελέγχει το σύστημα παράδοσης ετικετών για την παράδοση της ετικέτας. Όταν ολοκληρωθεί μια ενέργεια παράδοσης ετικετών, ο κοπτήρας υψηλής ταχύτητας κόβει μια ετικέτα. Η ακρίβεια και η σταθερότητα της ετικέτας διασφαλίζονται με τη βοήθεια του σερβοκινητήρα υψηλής ταχύτητας μικρής αδράνειας Sanyo.

Οι κομμένες ετικέτες αποστέλλονται στο σύστημα κόλλησης το οποίο εφαρμόζει κόλλα τόσο στην μπροστινή όσο και στην πίσω ακμή μιας ετικέτας. Αυτή η μέθοδος κόλλησης καταναλώνει τη μικρότερη κατανάλωση θερμοκολλητικής κόλλας.

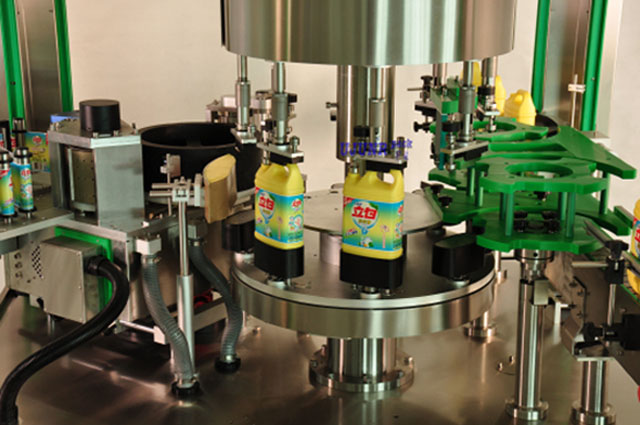

Όταν η κολλημένη ετικέτα μεταφέρεται στη θέση επισήμανσης, η ετικέτα μπορεί να κολληθεί με ακρίβεια και αποτελεσματικότητα στο δοχείο. Δεδομένου ότι το δοχείο βρίσκεται σε περιστρεφόμενη κατάσταση κατά τη διάρκεια της διαδικασίας μεταφοράς, η ετικέτα μπορεί να επικολληθεί στο δοχείο ομαλά και σφιχτά. Η αυτοκόλλητη λωρίδα στο τέλος του κολλαρίσματος μπορεί να σχηματίσει μια καλή σφράγιση ετικετών, ολοκληρώνοντας μια διαδικασία επισήμανσης.

Κύριο μέρος

Α: Οικοδεσπότης

• Σύστημα Servo Sanyo
• Σύστημα Servo Drive Sanyo
• FLEXEM HMI 7 ιντσών
• Έγχρωμος αισθητήρας ετικετών υψηλής ανάλυσης Pansonic
• Κόλληση υψηλής ανάλυσης Pansonic και αισθητήρας ανίχνευσης ελλείψεων
• Διακόπτης αισθητήρα ανίχνευσης προϊόντων Pansonic
• Αισθητήρας πίεσης Pansonic

Β: Μηχανικό μέρος

• Μηχανισμός μεταφοράς: Κινητήρας Taiwan Chenggang 90W
• Μεταφορικός ιμάντας: Μεταφορικός ιμάντας με βάση βιομηχανική μεμβράνη
• Κύριος κινητήρας: Ιταλικός κινητήρας BOEM AC 1500W (με αυθεντικό μειωτήρα BOEM)
• Μηχανισμός διαχωρισμού μπουκαλιών: Μηχανισμός διαχωρισμού μπουκαλιών χωρίς ράβδο
• Μηχανισμός τοποθέτησης: Τοποθέτηση και σήμανση βηματικού κινητήρα
• Μηχανισμός επισήμανσης: Ο βηματικός κινητήρας οδηγεί τη φιάλη και εκτελεί την επισήμανση κατά την περιστροφή
• Μηχανισμός παράδοσης ετικετών: Σύστημα παροχής σερβοφίλμ Yujun (με κίνηση σερβοκινητήρα υψηλής ταχύτητας)
• Μηχανισμός πίεσης: διάταξη βούρτσας
• Μηχανισμός οδηγού μπουκαλιού: Προφίλ οδηγός ράγας με διπλή ρύθμιση συντεταγμένων
• Σύστημα παροχής κόλλας: Εξειδικευμένο σύστημα παροχής κόλλας θερμής τήξης Yujun (γερμανικό σύστημα ελέγχου Siemens) για τη διασφάλιση της ακρίβειας και της ομοιομορφίας εφαρμογής της κόλλας

Προστασία ασφαλείας εξοπλισμού εφαρμογής Hot Melt Labels:

• Προστασία ασφαλείας: κλείστε την προστατευτική πόρτα.
• Συναγερμός έλλειψης ετικέτας: Ρυθμίστε το ξυπνητήρι όταν η ετικέτα τελειώνει για να υπενθυμίσετε στον χειριστή να αντικαταστήσει την ετικέτα
• Συναγερμός έλλειψης φιαλών: όταν υπάρχει έλλειψη φιαλών, ο εξοπλισμός θα σταματήσει και θα συναγερμός. όταν υπάρχουν μπουκάλια, θα συνεχίσει αυτόματα την παραγωγή, κάτι που είναι βολικό για on-line παραγωγή

Επισήμανση Λείπει Συναγερμός

• Ανίχνευση πίεσης αέρα: Όταν η πίεση αέρα δεν πληροί τις απαιτήσεις παραγωγής, ο εξοπλισμός θα σβήσει αυτόματα.
• Ανίχνευση κενού: Όταν το κενό δεν πληροί τις απαιτήσεις παραγωγής, ο εξοπλισμός θα σβήσει αυτόματα.
• Ανίχνευση θερμοκρασίας: Όταν η θερμοκρασία της κόλλας θερμής τήξης δεν πληροί τις απαιτήσεις παραγωγής, ο εξοπλισμός θα σβήσει αυτόματα.

Τεχνική Παράμετρος

• Μοντέλο: VK-HMGL-S
• Ισχύς: Τριφασικός 380V 50 Hz 3000W
• Μήκος: 3650mm
• Πλάτος εξοπλισμού: 1450mm
• Ταχύτητα γραμμής μεταφοράς: 20 m/min (η ταχύτητα της γραμμής μεταφοράς μπορεί να ρυθμιστεί σύμφωνα με τις πραγματικές συνθήκες παραγωγής)
• Μέθοδος ρύθμισης ταχύτητας: Ρύθμιση τμηματικής ταχύτητας
• Μέγιστη ταχύτητα διανομής ετικετών: 60 m/min Μέγιστη ταχύτητα επισήμανσης: 20 τμχ/λεπτό
• Ακρίβεια επισήμανσης: ±1mm (απαιτείται σφάλμα μεγέθους φιάλης πελάτη εντός ±0,3mm)
• Μέγεθος προϊόντος: τετράγωνο μπουκάλι
• Μέγιστο πλάτος ετικέτας: 160 mm
• Μέγιστο μήκος ετικέτας: 600mm
• Μέγιστη διάμετρος ετικέτας: 600 mm Διάμετρος πυρήνα χαρτιού: 152 mm
• Βάρος ολόκληρου του μηχανήματος: περίπου 1200 kg

Παρατήρηση:

• Ισχύς: 14Kw
• Κατανάλωση αερίου: 6Kg, 8L/min;
• Τάση τροφοδοσίας: τριφασικό 380V
• Δυνατότητα παραγωγής: 1200 φιάλες/ώρα

Καθέκαστα

Ο παρακάτω πίνακας είναι μια λεπτομερής λίστα των κύριων ηλεκτρικών εξαρτημάτων κάθε εξοπλισμού επισήμανσης με κόλλα θερμής τήξης.

Τι είναι το Hot Melt Adhesive;

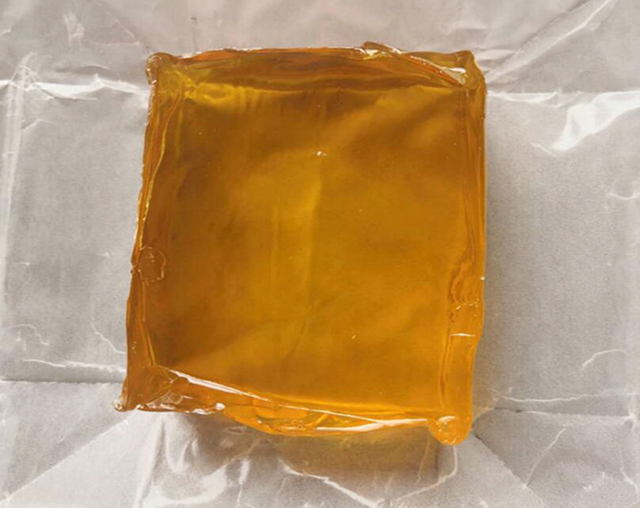

Η κόλλα θερμής τήξης (HMA), γνωστή και ως ζεστή κόλλα, είναι μια μορφή θερμοπλαστικής κόλλας που πωλείται συνήθως ως συμπαγή κυλινδρικά ραβδιά διαφόρων διαμέτρων που έχουν σχεδιαστεί για εφαρμογή χρησιμοποιώντας πιστόλι θερμής κόλλας. Το πιστόλι χρησιμοποιεί ένα θερμαντικό στοιχείο συνεχούς λειτουργίας για να λιώσει την πλαστική κόλλα, την οποία ο χρήστης σπρώχνει μέσα από το πιστόλι είτε με μηχανικό μηχανισμό σκανδάλης στο πιστόλι είτε με άμεση πίεση του δακτύλου. Η κόλλα που συμπιέζεται έξω από το θερμαινόμενο ακροφύσιο είναι αρχικά αρκετά ζεστή για να καεί και ακόμη και να δημιουργήσει φουσκάλες στο δέρμα. Η κόλλα είναι κολλώδης όταν είναι ζεστή και στερεοποιείται σε λίγα δευτερόλεπτα έως ένα λεπτό. Οι κόλλες θερμής τήξης μπορούν επίσης να εφαρμοστούν με εμβάπτιση ή ψεκασμό και είναι δημοφιλείς στους χομπίστες και τους τεχνίτες τόσο για στερέωση όσο και ως φθηνή εναλλακτική λύση στη χύτευση ρητίνης.

Στη βιομηχανική χρήση, οι κόλλες θερμής τήξης παρέχουν αρκετά πλεονεκτήματα σε σχέση με τις κόλλες με βάση διαλύτες. Οι πτητικές οργανικές ενώσεις μειώνονται ή εξαλείφονται και το στάδιο ξήρανσης ή σκλήρυνσης εξαλείφεται. Οι κόλλες θερμής τήξης έχουν μεγάλη διάρκεια ζωής και συνήθως μπορούν να απορριφθούν χωρίς ιδιαίτερες προφυλάξεις. Μερικά από τα μειονεκτήματα περιλαμβάνουν θερμικό φορτίο του υποστρώματος, περιορισμό της χρήσης σε υποστρώματα που δεν είναι ευαίσθητα σε υψηλότερες θερμοκρασίες και απώλεια αντοχής δεσμού σε υψηλότερες θερμοκρασίες, μέχρι την πλήρη τήξη της κόλλας. Αυτό μπορεί να μειωθεί με τη χρήση μιας αντιδραστικής κόλλας που μετά τη στερεοποίηση υφίσταται περαιτέρω σκλήρυνση π.χ. με υγρασία (π.χ. αντιδραστικές ουρεθάνες και σιλικόνες) ή σκληραίνει με υπεριώδη ακτινοβολία. Ορισμένα HMA μπορεί να μην είναι ανθεκτικά σε χημικές επιθέσεις και στις καιρικές συνθήκες. Τα HMA δεν χάνουν πάχος κατά τη στερεοποίηση. Οι κόλλες με βάση διαλύτες ενδέχεται να χάσουν έως και 50-70% του πάχους του στρώματος κατά την ξήρανση.

Εφαρμογές ΗΜΑ

Οι κόλλες θερμής τήξης είναι τόσο πολλές όσο και ευέλικτες. Γενικά, τα θερμά τήγματα εφαρμόζονται με εξώθηση, έλαση ή ψεκασμό και το υψηλό ιξώδες τήγματος τα καθιστά ιδανικά για πορώδη και διαπερατά υποστρώματα. Τα HMA είναι ικανά να κολλήσουν μια σειρά από διαφορετικά υποστρώματα, όπως: καουτσούκ, κεραμικά, μέταλλα, πλαστικά, γυαλί και ξύλο.

Σήμερα, τα HMA (hot-melt adhesives) είναι διαθέσιμα σε μια ποικιλία διαφορετικών τύπων, επιτρέποντας τη χρήση σε ένα ευρύ φάσμα εφαρμογών σε διάφορες βιομηχανίες. Για χρήση με έργα χόμπι ή χειροτεχνίας, όπως η συναρμολόγηση ή η επισκευή μοντέλου αεροσκάφους με αφρώδες τηλεχειριστήριο και συνθέσεις τεχνητών λουλουδιών, ραβδιά θερμής τήξης και πιστόλια κόλλας θερμής τήξης χρησιμοποιούνται στην εφαρμογή της κόλλας. Για χρήση σε βιομηχανικές διεργασίες, η κόλλα παρέχεται σε μεγαλύτερα ραβδιά και πιστόλια κόλλας με υψηλότερους ρυθμούς τήξης. Εκτός από τις ράβδους θερμής τήξης, το HMA μπορεί να παραδοθεί και σε άλλες μορφές, όπως κοκκώδη ή ηλεκτρικά μπλοκ θερμής τήξης για επεξεργαστές χύδην τήξης. Οι μεγαλύτερες εφαρμογές του HMA χρησιμοποιούν παραδοσιακά πνευματικά συστήματα για την παροχή κόλλας.

Παραδείγματα βιομηχανιών όπου χρησιμοποιείται το HMA περιλαμβάνουν:

• Κλείσιμο των πτερυγίων των κυματοειδών κουτιών και των χαρτοκιβωτίων στη βιομηχανία συσκευασίας.
• Κόλληση ράχης στη βιομηχανία βιβλιοδεσίας
• Εφαρμογές περιτύλιξης προφίλ, συναρμολόγησης προϊόντων και πλαστικοποίησης στη βιομηχανία ξυλουργικής
• Οι πάνες μιας χρήσης κατασκευάζονται με τη χρήση HMA, κολλώντας το μη υφαντό υλικό τόσο στο κάτω φύλλο όσο και στα ελαστικά.
• Πολλοί κατασκευαστές ηλεκτρονικών συσκευών μπορούν επίσης να χρησιμοποιήσουν ένα HMA για την τοποθέτηση εξαρτημάτων και καλωδίων ή για τη στερέωση, τη μόνωση και την προστασία των εξαρτημάτων της συσκευής.
