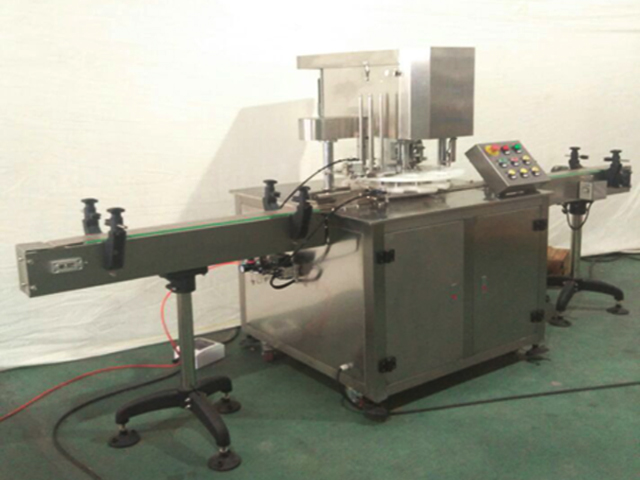

Αυτόματο γραμμικό μηχάνημα στεγανοποίησης δοχείων αλουμινίου από μεταλλικό κασσίτερο

• Υλικό: Ανοξείδωτο ατσάλι
• Κεφαλή κάλυψης: 1
• Ο αριθμός των σφραγισμένων κουτιών: Ένα
• Ταχύτητα Σφράγισης: 25-30 ανά λεπτό
• Ύψος Σφράγισης: 40-200mm
• Η διάμετρος της διαθέσιμης φιάλης: 35-100mm
• Πίεση εργασίας: Ac220v 50/60hz (Ac380v 50/60hz)
• Ισχύς: 1,1 kw
• Βάρος: 500 kg
• Μέγεθος: 3000*900*1700mm
• Η πηγή αέρα: 0,5 mpa

Αυτό το προϊόν ισχύει κυρίως για τη συσκευασία σφράγισης των στρογγυλών κουτιών με διάφορες ποιότητες PET πλαστικό, σίδηρο, αλουμίνιο, χαρτί και άλλες ποιότητες, έχει προηγμένο σχεδιασμό και λογική δομή που λειτουργεί εύκολα, για να είναι απαραίτητος και ιδανικός εξοπλισμός συσκευασίας για τρόφιμα , φάρμακα, τσάι, χημική μηχανική και άλλες βιομηχανίες.

Το κύριο σώμα αυτού του προϊόντος υιοθετεί όλα τα ανοξείδωτα υλικά, με απλή και όμορφη εμφάνιση και συμμορφώνεται με τις σχεδιαστικές απαιτήσεις των περισσότερων τυπικών τμημάτων παραγωγής.

Αυτό το προϊόν υιοθετεί τη μονοφασική ή τριφασική πηγή ενέργειας, με την ισχύ του να φτάνει το 1,1 kw, τα διάφορα μέρη και εξαρτήματά του υπό τη μηχανική κατεργασία ακριβείας, τις τεχνολογίες παραγωγής και άλλα που κατακρημνίζονται και βελτιώνονται συνεχώς μέσω της μακροχρόνιας εμπειρίας πελατών της εταιρείας μας και βασικό μέρος υιοθετεί ένα μοναδικό σχέδιο με υψηλή αντοχή, χαμηλό θόρυβο και καλή απόδοση στεγανοποίησης.

Αυτό το προϊόν συμμορφώνεται με τους κανονισμούς των εθνικών προτύπων, τα πρότυπα του τμήματος και τα πρότυπα της επιχείρησης και φεύγει από το εργοστάσιο μόνο αφού περάσει την αυστηρή επιθεώρηση και τη δοκιμή.

Είναι πλήρως αυτόματης σχεδίασης γραμμής παραγωγής, η οποία μπορεί να αποτελέσει τις γραμμές παραγωγής με το σύστημα πλήρωσης, το σύστημα ζύγισης και πλήρωσης ή το σύστημα ετικετών.

Προδιαγραφές Απόδοσης

1. Οι τέσσερις τροχοί στεγανοποίησης υιοθετούνται για σφράγιση, όπου δύο μαχαίρια για στριφώματα και άλλα δύο για συμπίεση κενού, με απλή αρχή και βολική ρύθμιση.

2. Υιοθετείται ο μηχανικός σχεδιασμός της τελευταίας γενιάς, το σώμα του δοχείου δεν θα περιστρέφεται κατά τη διαδικασία σφράγισης, το μαχαίρι στεγανοποίησης περιστρέφεται για να ολοκληρώσει τη σφράγιση, το οποίο είναι αξιόπιστο και ασφαλές και κατάλληλο για τη συσκευασία σφράγισης των εύθραυστων προϊόντων και υγρά προϊόντα?

3. Η λειτουργία του μαχαιριού και η ανύψωση του στηρίγματος μαχαιριού ελέγχονται από το μηχανικό έκκεντρο, με σταθερή και αξιόπιστη λειτουργία

4. Το μαχαίρι πλάκας υιοθετεί την κατασκευή από τον ανοξείδωτο χάλυβα 304, με ανθεκτικό σέρβις και καλή απόδοση σφράγισης.

5. Η διεπαφή λειτουργίας είναι πολύ απλή για να διευκολύνει τη λειτουργία.

Κύρια Χαρακτηριστικά

1. Είναι ραφτικό κουτιού τελευταίας γενιάς, με το πιο σημαντικό χαρακτηριστικό του ότι το σώμα του κουτιού δεν περιστρέφεται κατά το σφράγισμα, για να αποφευχθεί η μετατόπιση και η πτώση των προϊόντων στο δοχείο.

2. Η διεπαφή λειτουργίας είναι απλή με λογικό σχεδιασμό.

3. Είναι υψηλής ακρίβειας κατεργασίας και το κύριο σώμα υιοθετεί την κατασκευή όλου του ανοξείδωτου χάλυβα, σύμφωνα με τις απαιτήσεις σχεδιασμού των τμημάτων παραγωγής.

4. Μπορεί να αποτελέσει τις γραμμές παραγωγής με εξοπλισμό πλήρωσης, σήμανσης, κωδικού ψεκασμού και άλλα, με υψηλή απόδοση παραγωγής.

5. Μπορεί να ανιχνεύσει αυτόματα το κάτω κάλυμμα και ο σχεδιασμός ελέγχου κυκλώματος είναι λογικός.

6. Όλα τα εξαρτήματα και τα εξαρτήματα, τα ηλεκτρικά εξαρτήματα και άλλα υιοθετούν τα προϊόντα από τα διάσημα εγχώρια εργοστάσια, με αξιόπιστη και σταθερή ποιότητα.

Τεχνικές Παράμετροι

• Υλικό: ανοξείδωτο ατσάλι
• Κεφαλή κάλυψης: 1
• Ο αριθμός των σφραγισμένων κουτιών: ένα
• Ταχύτητα σφράγισης: 25-30 ανά λεπτό
• Ύψος σφράγισης: 40-200mm
• Η διάμετρος της διαθέσιμης φιάλης: 35-100mm
• Πίεση εργασίας: AC220V 50/60Hz(AC380V 50/60Hz)
• Ισχύς: 1,1 KW
• Βάρος: 500KG
• Μέγεθος: 3000*900*1700mm
• Πηγή αέρα: 0,5 MPa

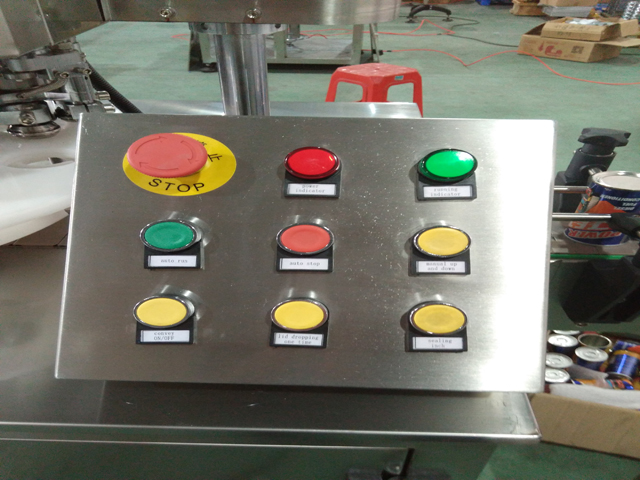

Πίνακας Λειτουργίας

1. Η ένδειξη λειτουργίας (η κόκκινη ενδεικτική λυχνία): η κόκκινη ενδεικτική λυχνία είναι αναμμένη υποδεικνύοντας ότι ο εξοπλισμός είναι ενεργοποιημένος και αντίστροφα

2. Η ενδεικτική λυχνία λειτουργίας (πράσινη ενδεικτική λυχνία): η πράσινη ενδεικτική λυχνία ανάβει που υποδεικνύει ότι ο εξοπλισμός βρίσκεται σε λειτουργία και αντίστροφα

3. Η διακοπή έκτακτης ανάγκης: σε περίπτωση έκτακτης ανάγκης, πατήστε αυτό το κουμπί και ο εξοπλισμός σταματά αμέσως, τυχόν άλλοι διακόπτες δεν λειτουργούν, εάν θέλετε να ακυρώσετε, γυρίστε το κουμπί σταυρωτά και θα εμφανιστεί αυτόματα με τις λειτουργίες ανάκτηση

4. Λειτουργία/ενεργοποίηση (το πράσινο κουμπί): πατήστε αυτό το κουμπί και ο εξοπλισμός θα αρχίσει να λειτουργεί

5. Λειτουργία/απενεργοποίηση (το κόκκινο κουμπί): πατήστε αυτό το κουμπί και ο εξοπλισμός θα σταματήσει να λειτουργεί

Inching (το κίτρινο κουμπί): αυτός ο διακόπτης χρησιμοποιείται κυρίως για τον εντοπισμό σφαλμάτων του εξοπλισμού, ο εξοπλισμός θα λειτουργεί όταν πατάτε το κουμπί και αντίστροφα.

Η Αρχή του Εξοπλισμού και η Μέθοδος Εγκατάστασης

1. Η Αρχή του Δυναμικού Σχεδιασμού του Εξοπλισμού

Αυτός ο εξοπλισμός υιοθετεί τον ασύγχρονο κινητήρα ηλεκτρικής χωρητικότητας δύο τιμών, με την ισχύ του κινητήρα να είναι 1,1 KW και την ταχύτητα περιστροφής να είναι 1400r/min. Ο τριγωνικός ιμάντας, ο οδοντωτός τροχός, ο στρόβιλος και άλλος μηχανισμός σύνδεσης μειώνουν την ταχύτητά του στα 40 r/min, ο στρόβιλος περιστρέφει έναν κύκλο υπό την επίδραση του έκκεντρου ανύψωσης για να ολοκληρώσει μια διαδικασία πάνω και κάτω, την ίδια στιγμή αντίστοιχα οδηγεί τον πρώτο και τον δεύτερο τροχό κύλισης και στεγανοποίησης για να συντονιστούν με το έκκεντρο κάτω από τη διαφορά ταχύτητας των δύο ομάδων οδοντωτών τροχών, για να ολοκληρωθεί η όλη διαδικασία της σφράγισης σε ρολό ενός κουτιού.

2. Η Αρχή του Σχεδιασμού Σφράγισης του Εξοπλισμού

Αυτός ο εξοπλισμός υιοθετεί την αρχή της διπλής ραφής διπλής ραφής, χρησιμοποιώντας τη διαδικασία απόφραξης, αναδίπλωσης και συμπίεσης της πλευράς του καλύμματος και της πλευράς του κουτιού, για να επιτευχθεί το αποτέλεσμα της σφράγισης. Τα βήματα είναι τα εξής:

(1) Τοποθετήστε το καπάκι του δοχείου πάνω από το δοχείο για να κάνετε την άκρη του δοχείου να σηκωθεί στο άνοιγμα στην εσωτερική πλευρά της άκρης του καλύμματος του δοχείου.

(2) Χρησιμοποιήστε την πίεση του ανυψωτικού για να σηκώσετε το σώμα του δοχείου και να κάνετε το καπάκι του δοχείου να κολλήσει στο σκύλο.

(3) Το πρώτο ρολό περιβάλλει την άκρη του πώματος προς τα μέσα, με τη μία πλευρά να περιστρέφεται γύρω από την άκρη του καπακιού και την άλλη πλευρά να ασκεί πίεση στον άξονα.

(4) Αφού το πρώτο ρολό ολοκληρώσει τη λειτουργία, το δεύτερο ρολό συνεχίζει να πιέζει σφιχτά την πρώτη στρογγυλεμένη ραφή που σχηματίζεται από το πρώτο ρολό στη δεύτερη στρογγυλεμένη ραφή, η σφράγιση του ρολού ολοκληρώνεται.

(5) Ο ανυψωτήρας είναι ανάποδα και ο σκύλος πιέζεται προς τα κάτω για να βγει από το άδειο κουτί.

3. Η αρχή του αυτόματου χαμηλώματος καλύμματος

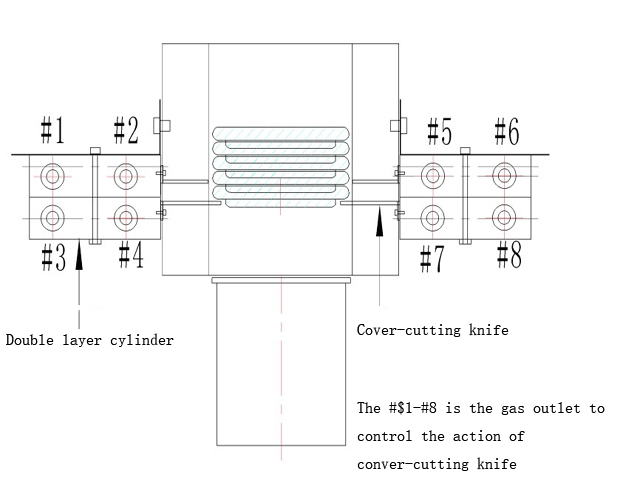

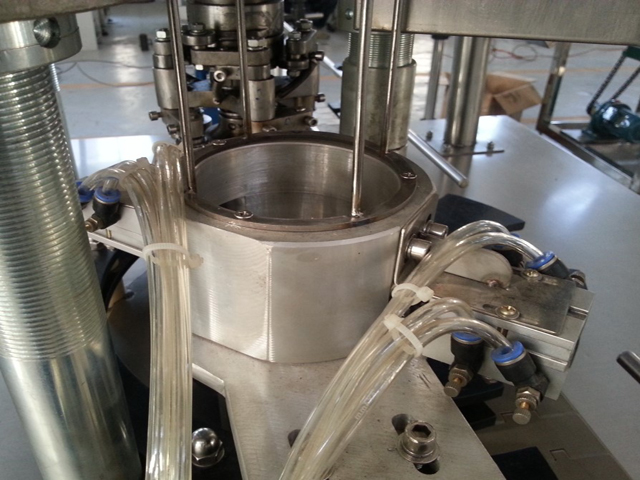

Αυτός ο εξοπλισμός είναι εξοπλισμένος με τον αυτόματο εξοπλισμό επιθεώρησης ματιών φωτογραφιών, αφού το δοχείο φτάσει στη θέση, το φωτομάτι στέλνει το σήμα επιθεώρησης στο κύριο κύκλωμα ελέγχου, το οποίο στέλνει τα σχετικά σήματα σύμφωνα με το σχέδιο στον εξοπλισμό χαμηλώματος του καλύμματος για τον έλεγχο των σχετικών ενέργειες, ώστε να εκτελεστεί η λειτουργία αυτόματου χαμηλώματος καλύμματος. Ο φυσικός αυτόματος εξοπλισμός χαμηλώματος καλύμματος και η αρχή του είναι όπως φαίνεται στην παρακάτω εικόνα:

Πώς να εγκαταστήσετε το μηχάνημα βήμα προς βήμα;

Το πρώτο βήμα: Τοποθετήστε τη μεταφορική αλυσίδα, ελέγξτε εάν είναι γραμμική μετά την εγκατάσταση και είναι σωστή στεγανότητα

Το δεύτερο βήμα: Τοποθετήστε τις ράγες μεταφοράς, προσαρμόστε ώστε να μεταφέρονται ομαλά τα ποπ δοχεία

Τέλος, μετά την ενεργοποίηση και τον αερισμό του εξοπλισμού, μπορεί να λειτουργήσει τότε.

	Η αλυσίδα κάθε τμήματος συνδέεται και στερεώνεται με έναν πείρο (παρόμοιο με την αλυσίδα του ρολογιού)
	Ο μεταφορέας θα διασχίσει τη βάση
	Η σανίδα αλυσίδας κάθε τμήματος του μεταφορέα συνδέεται με τον πείρο
	Οι βίδες μπορούν να ρυθμιστούν ώστε να σφίγγουν και να χάνουν τον μεταφορέα
	Αφού συνδεθεί με τον πείρο, σφυρηλατείται σφιχτά
	Ο μεταφορέας και ο κύριος εξοπλισμός συνδέονται και στερεώνονται με δύο βίδες
	Η τοποθέτηση των σιδηροτροχιών μεταφοράς
	Η εγκατάσταση και η σταθερή συσκευή των σιδηροτροχιών
	Ενεργοποιήστε τον κινητήρα του μεταφορέα (συνδεθείτε με τους ακροδέκτες U1 και U2)

Η περίληψη της θέσης σε κάθε ηλεκτρικό μέρος:

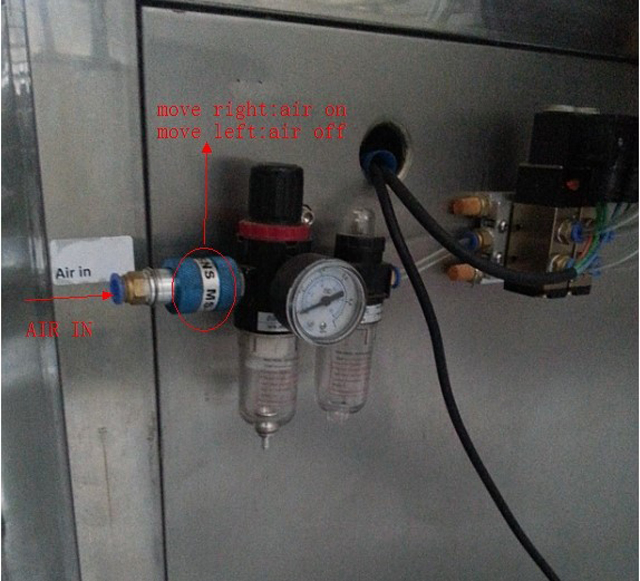

1. Η μέθοδος σύνδεσης του διακόπτη εισαγωγής αέρα είναι η εξής:

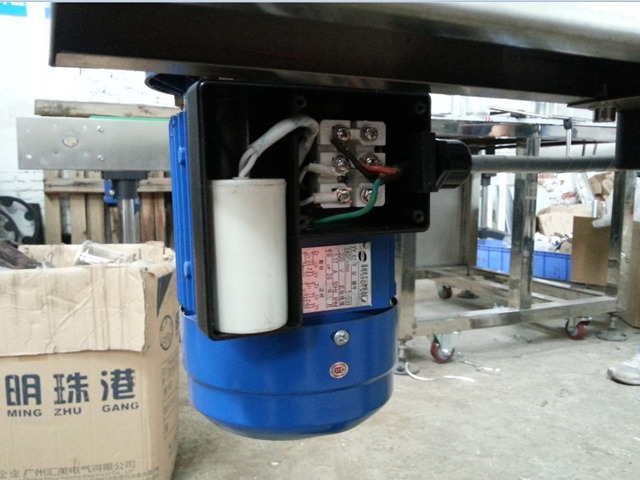

2. Η μέθοδος καλωδίωσης του κινητήρα του μεταφορέα είναι η εξής:

Περισσότερες πληροφορίες στείλτε μας email για λεπτομερές εγχειρίδιο για τη μηχανή σφράγισης κουτιών.

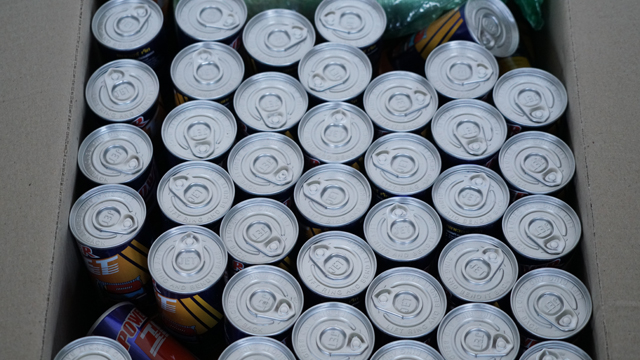

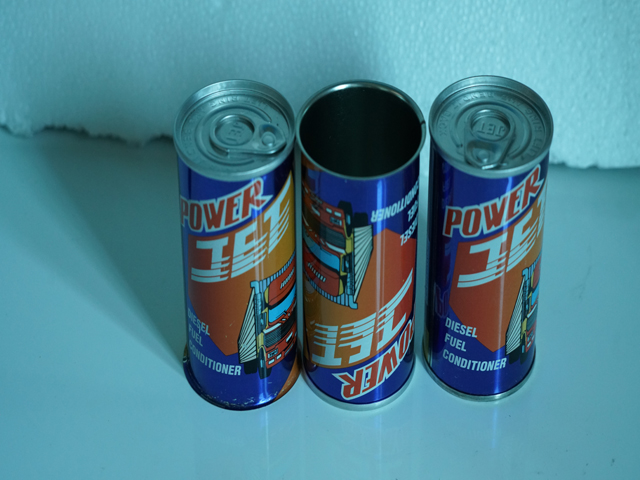

Δείγματα σφράγισης κουτιών
