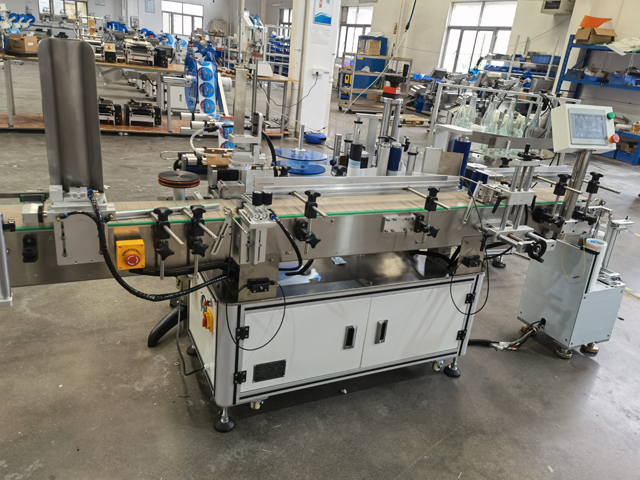

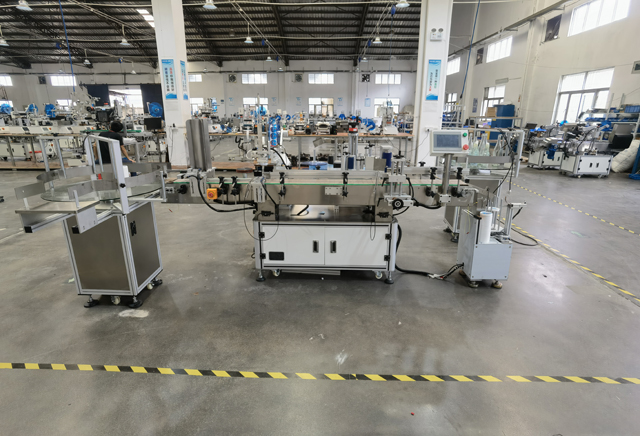

Μηχάνημα αυτοκόλλητων ετικετών για μπουκάλια και καπάκια με δύο κεφαλές

Η μηχανή ετικετών δύο κεφαλών ισχύει για την επισήμανση και τη συσκευασία των καπακιών και των βάζων φιαλών, τα οποία πρέπει να πληρούν τις απαιτήσεις που δίνονται παρακάτω:

Εφαρμογή μηχανήματος

1. Τοποθετήστε ειδικά το κάλυμμα (απαιτείται σύστημα μπροστινού κάτω καλύμματος πίσω άκρου, το κάλυμμα είναι το είδος που είναι βυθισμένο, δείτε την εικόνα στα δεξιά)

2. Στρογγυλή ετικέτα σώματος μπουκαλιού στο επάνω μέρος της φιάλης (απαιτήσεις A. Εξοπλισμένο με καρουζέλ κλεισίματος καρουζέλ τροφοδοσίας μπουκαλιών Β. Το μηχάνημα πρέπει να μεγεθυνθεί για να προσαρμοστεί στη διάμετρο της φιάλης 30mm-160mm)

3. Εφαρμόζεται ειδικά σε στρογγυλά μπουκάλια.

4. Το μηχάνημα πρέπει να είναι εξοπλισμένο με μηχανή κωδικοποίησης

5. Το μέγεθος του ανελκυστήρα του πελάτη είναι 1,75*1,1 m και πρέπει να αποσυναρμολογηθεί για να παρέχει καθοδήγηση για την είσοδο στον ανελκυστήρα.

Βασικές Παράμετροι Μηχανής

• Ακρίβεια επισήμανσης: ±1mm (Δεν περιλαμβάνονται τα σφάλματα προϊόντων και ετικετών.) και το επίπεδο προσαρμογής θα επηρεάσει προφανώς την ακρίβεια της ετικέτας.
• Ταχύτητα επισήμανσης: 20~45 τμχ/λεπτό (που σχετίζεται με τις διαστάσεις της ετικέτας του προϊόντος).
• Εφαρμοστέο προϊόν: δοχεία που παρέχονται από τον πελάτη.
• Εφαρμόσιμη ετικέτα: ρολό ετικέτα που παρέχεται από τον πελάτη.
• Διάσταση μηχανής: 2250×1310×1520mm (μήκος×πλάτος×ύψος).
• Εφαρμόσιμη ισχύς: 220ACV 50/60HZ.
• Βάρος: 350KG

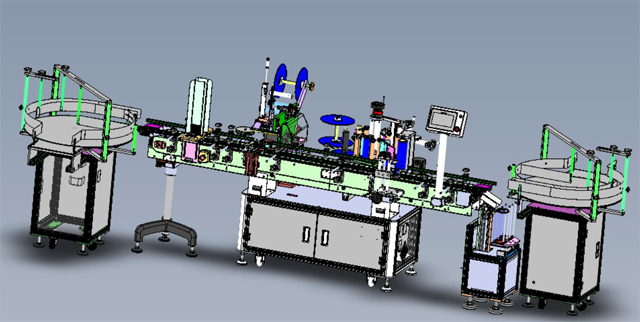

Τι είναι το μηχάνημα ετικετών:

Η μηχανή ετικετών είναι μια συσκευή για την προσάρτηση ενός ρολού αυτοκόλλητης χάρτινης ετικέτας ή άλλου κατάλληλου υλικού σε ένα προϊόν ή σε μια συνταγογραφούμενη συσκευασία, η οποία χρησιμοποιείται ευρέως σε διάφορες βιομηχανίες όπως ηλεκτρονικά, έπιπλα, ποτά, καθημερινά χημικά, τρόφιμα, φάρμακα, πετροχημικά κ.λπ.

Επισήμανση δοχείων συσκευασίας προϊόντων και κουτιών συσκευασίας. Ο εξοπλισμός μηχανών αυτόματης ετικετοποίησης διαδραματίζει σημαντικό ρόλο σε διάφορες βιομηχανίες. Η δομή του μηχανήματος είναι τέλεια και το εξ ολοκλήρου από ανοξείδωτο ατσάλι υλικό διευκολύνει την αποθήκευση και την αποφυγή υγρασίας και σκουριάς του εξοπλισμού.

Η αρχή της μηχανής ετικετών είναι ότι το αντικείμενο τροφοδοτείται στο σταθμό εργασίας ετικετών με σταθερή ταχύτητα στον μεταφορέα. Το μηχανικό εξάρτημα διαχωρίζει τα αντικείμενα σε σταθερή απόσταση και ωθεί το αντικείμενο προς την κατεύθυνση του μεταφορέα.

Διαθέτει κινητήριο τροχό, τροχό σήμανσης και καρούλι. Ο κινητήριος τροχός σέρνει κατά διαστήματα την κίνηση της λωρίδας ετικέτας έτσι ώστε η λωρίδα ετικέτας να τραβιέται έξω από το καρούλι ενώ η λωρίδα ετικέτας πιέζεται πάνω στο αντικείμενο από τον τροχό ετικετών. Ένα χειριστήριο μετατόπισης ανοιχτού βρόχου χρησιμοποιείται στον κύλινδρο για τη διατήρηση της τάσης των λωρίδων ετικετών

επειδή οι λωρίδες ετικετών συνδέονται μεταξύ τους. Ο ιμάντας ετικετών σταματά και σταματά συνεχώς, έτσι ώστε η ταινία ετικέτας να στερεώνεται στο αντικείμενο με τον τροχό ετικετών να κινείται με την ίδια ταχύτητα με το αντικείμενο. Όταν ο μεταφορέας φτάσει σε μια συγκεκριμένη θέση, ο κινητήριος τροχός της ετικέτας επιταχύνει στην ταχύτητα με την οποία ταιριάζει ο ιμάντας. Και αφού επικολληθεί η ετικέτα, επιβραδύνεται μέχρι να σταματήσει.

Δεδομένου ότι η ετικέτα μπορεί να γλιστρήσει ελαφρώς, έχει ένα σημάδι πάνω της για να διασφαλιστεί ότι κάθε ετικέτα έχει τοποθετηθεί σωστά, το οποίο διαβάζεται από έναν οπτικό αισθητήρα. Κατά τη φάση επιβράδυνσης της ετικέτας, ο κινητήριος τροχός θα προσαρμόσει ξανά τη θέση για να διορθώσει τυχόν σφάλματα στην ετικέτα.

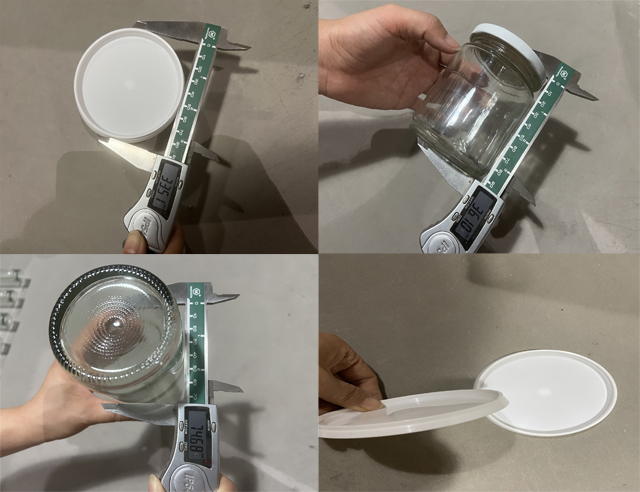

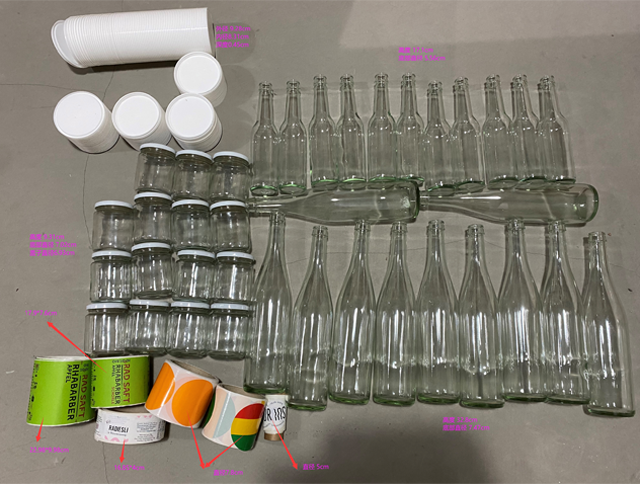

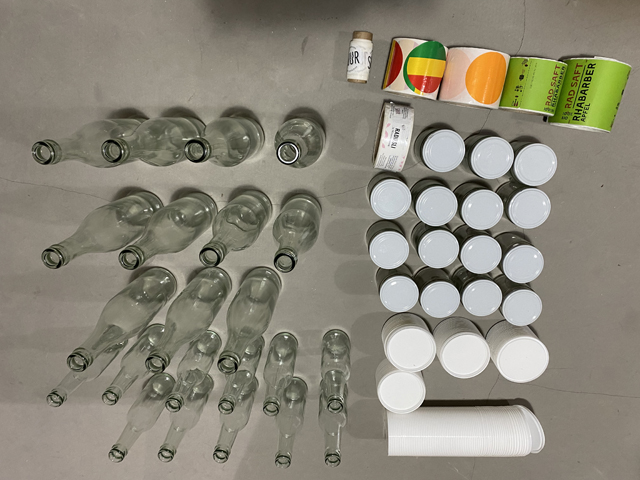

Δείγματα μπουκαλιών και καπακιών

Μέγεθος δείγματος (δείτε το πραγματικό δείγμα για λεπτομέρειες)

1. Διάμετρος βάζου 70 mm, ύψος 96 mm (διάμετρος επάνω ετικέτας 55 mm. ετικέτα μπουκαλιού 160*40 mm)

2. Μπουκάλι Νο 1, διάμετρος 70mm, ύψος 330mm, ετικέτα 230*106mm

3. Μπουκάλι Νο 2, διάμετρος 50mm, ύψος 230mm, ετικέτα φιάλης 170*70mm

Εγχειρίδιο οδηγιών

Μέρος Ι Δήλωση

I. Κανονικά είδη

Αυτό το μηχάνημα ετικετών είναι μη τυποποιημένος εξοπλισμός και χρειάζεται ορισμένες τεχνικές για τη λειτουργία του. Ή θα επηρεαστεί η υψηλή απόδοση ή η κανονική χρήση του μηχανήματος. Η λειτουργία αυτής της μηχανής ετικετών πρέπει να συμπληρώνεται από εκπαιδευμένο τεχνικό.

Οι λειτουργίες αυτού του εξοπλισμού θα πρέπει να είναι σύμφωνες με το εγχειρίδιο οδηγιών ή σύμφωνα με τις οδηγίες των τεχνικών της εταιρείας μας. Αυτό το εγχειρίδιο οδηγιών εφαρμόζεται στη μηχανή ετικετών VK-FRL-OS (Η συντομογραφία είναι η μηχανή ετικετών στις ακόλουθες ενότητες.). Ο σκοπός είναι να διασφαλιστεί η κανονική χρήση και ρύθμιση αυτού του μηχανήματος.

II. Δικαιώματα Εταιρείας

Αυτός ο εξοπλισμός αναπτύσσεται και κατασκευάζεται από την εταιρεία μας. Η Εταιρεία μας διατηρεί τις ακόλουθες αρχές:

Προκειμένου να διατηρηθούν τα τεχνικά πλεονεκτήματα και η δυνατότητα εφαρμογής του μηχανήματος, η εταιρεία μας μπορεί να ενημερώσει μηχανικά μέρη, εξαρτήματα ηλεκτρο-ελέγχου και λογισμικό, συμπεριλαμβανομένης της δομής, του τύπου και της μάρκας των εξαρτημάτων που χρησιμοποιούνται, αλλά δεν υπόσχονται δωρεάν ενημερώσεις για τα μηχανήματα που έχουν ήδη πωληθεί .

Η εταιρεία μας έχει τα δικαιώματα να απαιτήσει τη διατήρηση του μηχανήματος ενιαία. Χωρίς τις τεχνικές οδηγίες από τους τεχνικούς της εταιρείας μας, δεν επιτρέπονται οι τροποποιήσεις στα μηχανικά, ηλεκτρικά ή χειριστήρια μέρη. Ή οι σχετικές ζημιές θα πρέπει να καταβληθούν από το μέρος που παραβίασε τον κανόνα.

Η εταιρεία μας παρέχει σχετικές τεχνικές οδηγίες για την προσθήκη κώδικα ή άλλων λειτουργιών που βασίζονται σε αυτό το μηχάνημα, αλλά δεν είναι υπεύθυνη για τα σχετικά εξαρτήματα.

Το δικαίωμα πνευματικής ιδιοκτησίας αυτού του μηχανήματος και αυτού του εγχειριδίου οδηγιών ανήκουν στην εταιρεία μας. Οποιαδήποτε λογοκλοπή πρέπει να φέρει νομική ευθύνη

III. Είδη Ασφαλείας

Κίνδυνος! Βεβαιωθείτε ότι το μηχάνημα που λειτουργεί είναι γειωμένο στο έδαφος για να αποφύγετε ηλεκτροπληξία.

Κίνδυνος! Βεβαιωθείτε ότι η τάση δεν είναι υπερφορτωμένη.

Προειδοποίηση! Οι εργασίες στα ηλεκτρικά κουτιά και κυκλώματα θα πρέπει να γίνονται σύμφωνα με τις οδηγίες από τεχνικούς ηλεκτρολόγους ή επαγγελματικό προσωπικό.

Προειδοποίηση! Δώστε προσοχή στα περιστρεφόμενα μέρη για να αποφύγετε τη σύνθλιψη με συμπίεση.

IV. Λειτουργικά δικαιώματα

Βεβαιωθείτε ότι η λειτουργία, η θέση και η συντήρηση αυτού του μηχανήματος πρέπει να εκτελούνται από εκπαιδευμένο και εξουσιοδοτημένο προσωπικό.

Επιτρέψτε μόνο σε πιστοποιημένο ή επαγγελματικό προσωπικό και μηχανικό εξοπλισμού να ολοκληρώσει τη διάταξη.

Η λειτουργία του μηχανήματος πρέπει να διασφαλίζει:

• Ο χειριστής είναι επαγγελματικά εκπαιδευμένος και πιστοποιημένος από την εταιρεία μας.
• Ο χειριστής έχει τη γνώση για την επισκευή ή την αντιμετώπιση βασικών δυσλειτουργιών κατά τη διαδικασία της λειτουργίας του μηχανήματος.
• Εργαστείτε σύμφωνα με τις απαιτήσεις σε αυτό το εγχειρίδιο στη λειτουργία αυτού του μηχανήματος.

V. Περιβάλλον Λειτουργίας

Μην χρησιμοποιείτε υπό τις ακόλουθες συνθήκες:

• Σοβαρή διακύμανση θερμοκρασίας.
• Υγρασία ή υψηλή υγρασία.
• Έντονη δόνηση και κραδασμός
• Πάρα πολλή σκόνη
• Σπρέι με νερό, λάδι και χημικά
• Εκρηκτικά, εύφλεκτα και επικίνδυνα πράγματα

VI. Περίοδος συντονισμού

Αυτή η μηχανή ετικετών είναι κατασκευασμένη με βάση τα προϊόντα του πελάτη ειδικά και δεν είναι στάνταρ εξοπλισμός, έχει τεχνικές απαιτήσεις και απαιτήσεις εμπειρίας στους χειριστές και χρειάζεται διάρκεια ενός μήνα για να συντονιστεί. στην εταιρεία μας για να λάβετε τεχνική υποστήριξη.

Μέρος Δεύτερο Μέρος Εισαγωγή Μηχανής

I. Βασική λειτουργία:

Αυτό το μηχάνημα ετικετών είναι ειδικά σχεδιασμένο, έχει το χαρακτηριστικό της μοναδικότητας και χρησιμοποιείται για την τοποθέτηση ετικετών στην περιφέρεια και στο πάνω μέρος του κυλίνδρου ή στην καθορισμένη θέση (η επισήμανση στην εκχωρημένη θέση χρειάζεται να προσθέσει εξαρτήματα). Όταν εξοικειωθείτε με το μηχάνημα, το μηχάνημα μπορεί επίσης να χρησιμοποιηθεί για την επισήμανση σε στρογγυλό δοχείο σε άλλες βιομηχανίες, όπως κονσερβοποιημένα τρόφιμα, στρογγυλό δοχείο για κονσέρβες τροφίμων, καλλυντικά, φάρμακα και ούτω καθεξής.

II. Περιγραφή διαδικασίας ανάκτησης ετικετών:

Τοποθετήστε δοχείο → ξεχωριστό δοχείο→ μεταφορέα→ ανίχνευση προϊόντος→ Ανάκτηση ετικέτας→ Συλλέξτε δοχείο.

1. Τοποθετήστε το προϊόν στη ζώνη μεταφοράς.
2. Ο μηχανισμός διαχωρισμού δοχείων χωρίζει τα δοχεία σε συγκεκριμένη απόσταση.
3. Κάτω από το σύρσιμο της ζώνης μεταφοράς, το δοχείο τρέχει αυτόματα στη δεξιά πλευρά του μηχανισμού σήμανσης.
4. Το δοχείο έρχεται στην ανιχνευμένη θέση και ανιχνεύεται από τον ηλεκτρικό αισθητήρα που θα ανατροφοδοτεί σήματα στο PLC.
5. Ο κινητήρας έλξης περιστρέφεται, στέλνει και κολλάει την ετικέτα στο προϊόν.
6. Ο μηχανισμός ανάκτησης ετικετών στρίβει και κυλά την ετικέτα στο δοχείο.
7. Τα δοχεία μεταφέρονται και συλλέγονται στο δοχείο συλλογής.

Μέρος Τρίτο Μηχανισμός

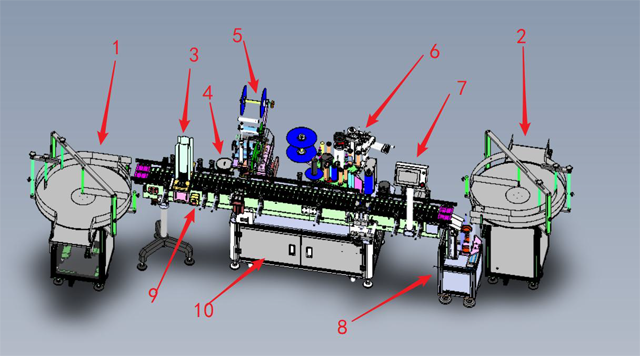

I. Συνολική άποψη

Οι μηχανικές δομές και οι λειτουργίες κάθε εξαρτήματος φαίνονται στην παρακάτω εικόνα: [Τριδιάστατο μοντέλο εξοπλισμού]

1. Μηχανισμός τροφοδοσίας και χειρισμού μπουκαλιών: μεταφορά προϊόντων και γραμμή μεταφοράς.
2. Μηχανισμός λήψης μπουκαλιών: λήψη και ταξινόμηση των επεξεργασμένων προϊόντων.
3. Μηχανισμός διαχωρισμού: διαίρεση και επισήμανση υλικών δίσκων.
4. Ο μηχανισμός διαχωρισμού φιαλών διαχωρίζει τα προϊόντα στρογγυλής φιάλης και ανοίγει την απόσταση.
5. 1# κεφαλή για να επισημάνετε το πάνω επίπεδο του προϊόντος.
6. 2# κεφαλή για την επισήμανση της πλευράς του προϊόντος.
7. Οθόνη για αλληλεπίδραση ανθρώπου-υπολογιστή.
8. Ο μηχανισμός λήψης λαμβάνει τα προϊόντα δίσκου.
9. Διακοπή έκτακτης ανάγκης παροχής ρεύματος: πατήστε το κουμπί και ο εξοπλισμός θα απενεργοποιηθεί για διακοπή έκτακτης ανάγκης.

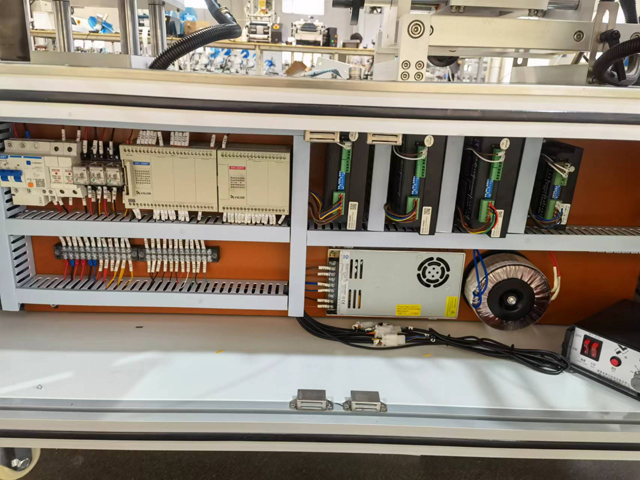

10. Θέση εγκατάστασης ηλεκτρικού κουτιού και τμήματος κυκλώματος εξοπλισμού.

II. Λεπτομέρειες Προβολή

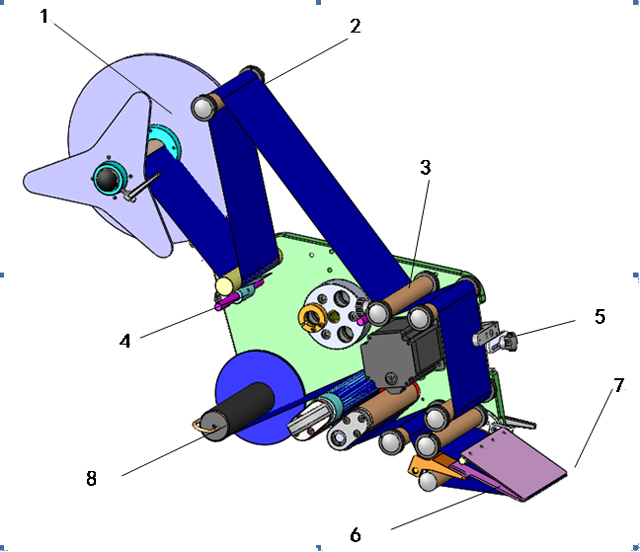

1. [Κεφάλι ετικέτας]

1. Μηχανισμός τοποθέτησης υλικού: χρησιμοποιείται για την τοποθέτηση ετικέτας σε ρολά.
2. Φρένο: χρησιμοποιείται για να σταματήσει τις ετικέτες για να μην χαλαρώσει η ετικέτα και να διατηρήσει τη δύναμη τάνυσης της ζώνης.
3. Κύλινδρος: ετικέτες ανέμου για διατήρηση της δύναμης τάσης της ετικέτας.
4. Μηχανισμός πρέσας: πιέστε την ετικέτα σφιχτά.
5. Πλαίσιο ηλεκτρικού αισθητήρα: τοποθετήστε τον ηλεκτρικό αισθητήρα αναγνώρισης ετικέτας και μετακινήστε τον εμπρός και πίσω.
6. Πλακέτα διανομέα: χυμένη ετικέτα.
7. Μηχανισμός έλξης: σύρετε το χαρτί βάσης της λωρίδας ετικέτας και παρέχετε ισχύ για να χωρίσετε την ετικέτα.
8. Μηχανισμός συλλογής υλικού: ανακυκλώστε το χαρτί βάσης της ετικέτας.

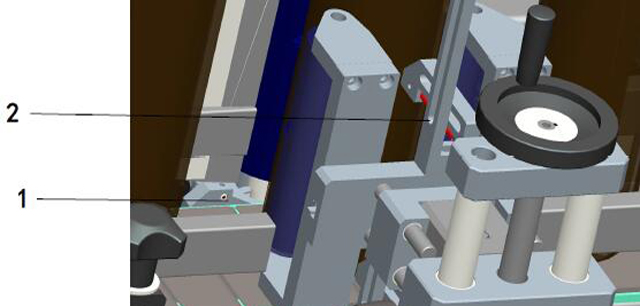

2. Πλαίσιο ηλεκτρικού αισθητήρα ανίχνευσης προϊόντος

[Πλαίσιο ηλεκτρικού αισθητήρα ανίχνευσης προϊόντος]

1. Ηλεκτρικός αισθητήρας ανίχνευσης προϊόντος: οπτικές ίνες άμεσης συσχέτισης: η μία εκπέμπει σήματα και η άλλη οπτική ίνα λαμβάνει σήματα. Ανίχνευση αντικειμένων που υπάρχουν ή όχι με διαμερισμό των σημάτων.
2. Ηλεκτρικός αισθητήρας θέσης: οπτική ίνα διάχυτης ανάκλασης, για τοποθέτηση της ετικέτας, για ανίχνευση της ύπαρξης του προϊόντος από τις αλλαγές της διάχυτης ανάκλασης.

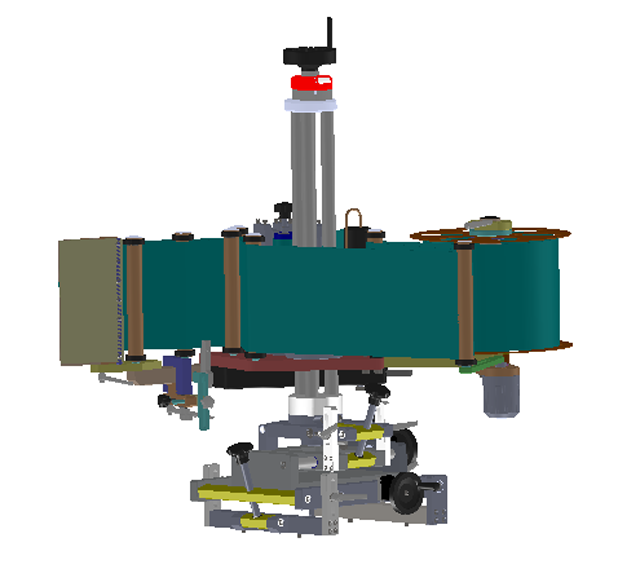

3. Μηχανισμός ρύθμισης:

Ρυθμίστε όλο τον μηχανισμό ρύθμισης. Οι σχετικές βίδες ασφάλισης πρέπει να χαλαρώσουν πρώτα. Σφίξτε τις βίδες ασφάλισης μετά τη ρύθμιση για να διατηρήσετε τη στερέωση.

1. Μοχλός ρύθμισης προς τα εμπρός και προς τα πίσω: ρυθμίστε την κεφαλή ετικετών προς τα εμπρός και προς τα πίσω με το άκρο του χειροτροχού.
2. Αριστερός και δεξιός μοχλός ρύθμισης: ρυθμίστε τη θέση της κεφαλής ετικετών αριστερά και δεξιά με το άκρο του χειροκίνητου τροχού.
3. Ρύθμιση κλίσης αριστερά και δεξιά: ρυθμίστε τον παραλληλισμό μεταξύ της κεφαλής ετικετών και της ζώνης μεταφοράς από τον χειροκίνητο τροχό.
4. Ρύθμιση κλίσης προς τα εμπρός και προς τα πίσω: ρυθμίστε τον παραλληλισμό μεταξύ της κεφαλής σήμανσης και της ζώνης μεταφοράς από τον χειροκίνητο τροχό.
5. Ρύθμιση πάνω και κάτω: ρυθμίστε την κεφαλή ετικετών προς τα πάνω και προς τα κάτω από τον χειροκίνητο τροχό στο επάνω μέρος.
6. Αναγνώριση ετικέτας Ρύθμιση ηλεκτρικού αισθητήρα: αφήστε τον τροχό 5 εκκίνησης στη θέση του ηλεκτρικού αισθητήρα αριστερά και δεξιά και πάνω και κάτω.
7. Ρύθμιση γωνίας της πλακέτας διανομής: περιστρέψτε τη γωνία της πλακέτας διανομής χαλαρώνοντας τις σχετικές βίδες τοποθέτησης.

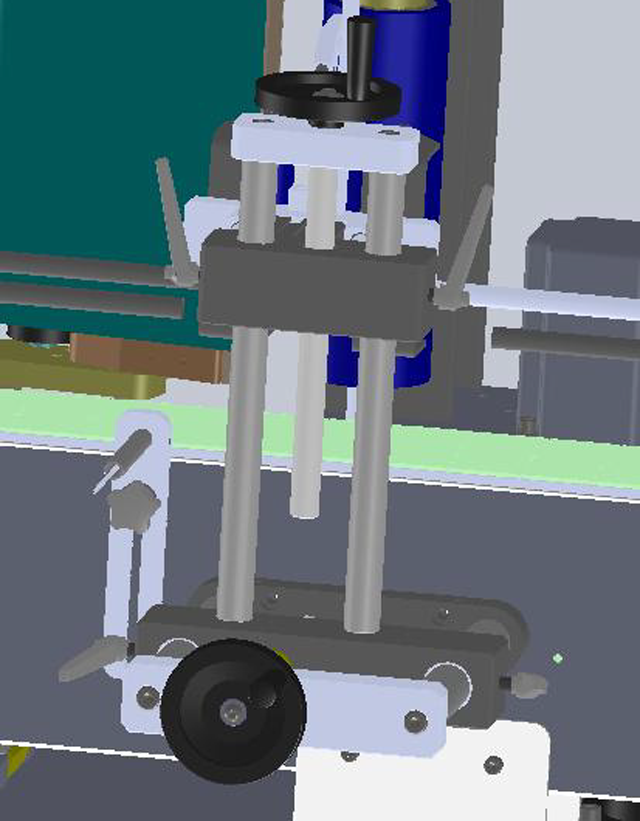

4. Μηχανισμός Τοποθέτησης

1. Ρύθμιση προς τα εμπρός και προς τα πίσω: ρυθμίστε τον μηχανισμό τοποθέτησης προς τα εμπρός και προς τα πίσω ρυθμίζοντας τον τροχό χειρός στο επάνω μέρος.
2. Ρύθμιση πάνω και κάτω: ρυθμίστε τον μηχανισμό τοποθέτησης πάνω και κάτω ρυθμίζοντας τον χειροκίνητο τροχό στο επάνω μέρος.

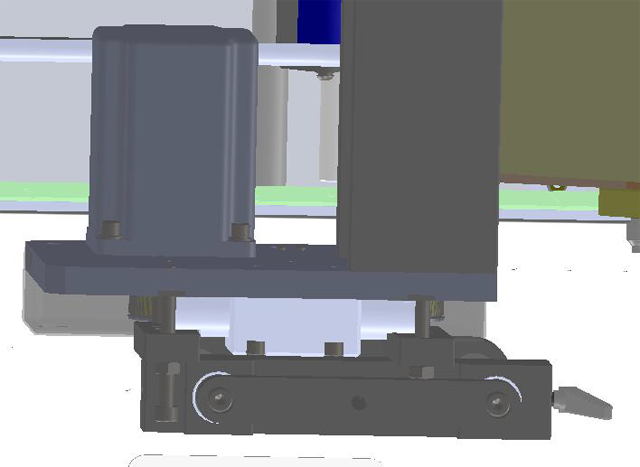

5. Μηχανισμός ανάκτησης ετικετών

Ρύθμιση κλίσης: βιδώστε (βιδώστε) τις 2 βίδες στο μπροστινό μέρος και βιδώστε (βιδώστε) τις 2 βίδες στο πίσω μέρος για να ρυθμίσετε τη γωνία μεταξύ του μηχανισμού ανάκτησης ετικετών και της ζώνης μεταφοράς.

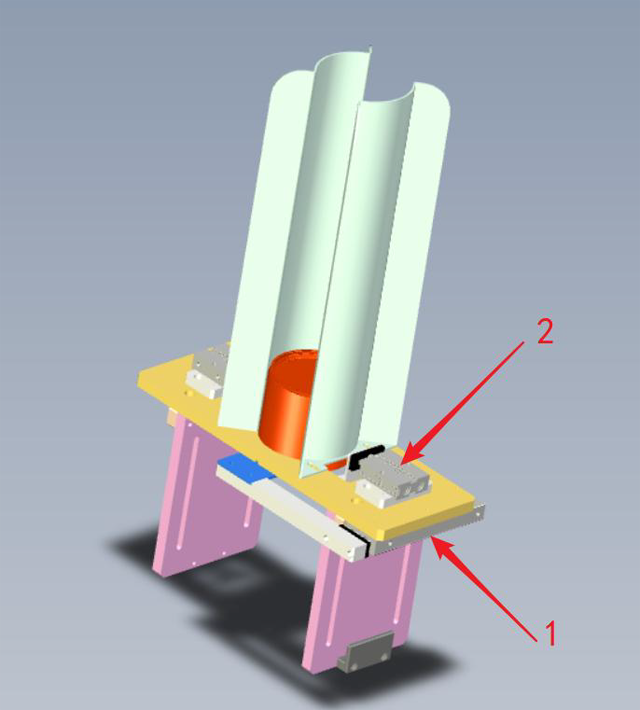

6. Μηχανισμός Διανομής

1. Κύλινδρος διανομής και εκφόρτισης: υπεύθυνος για την εκκένωση των προϊόντων μέσα στη χοάνη ένα προς ένα
2. Κύλινδρος σύσφιξης διανομής υλικού: είναι υπεύθυνος για τη σύσφιξη άλλων προϊόντων όταν το υλικό εκκενώνεται από τον κύλινδρο εκκένωσης.

Μέρος Τέταρτο Ηλεκτρικό Μέρος

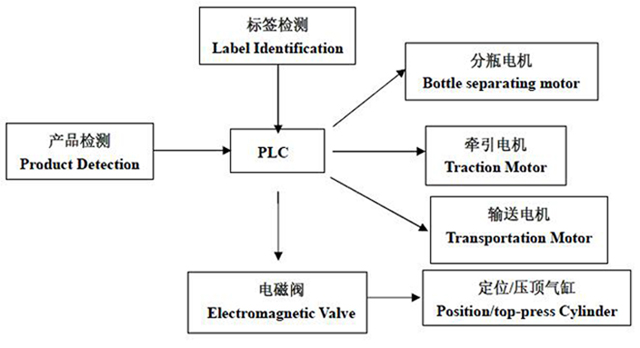

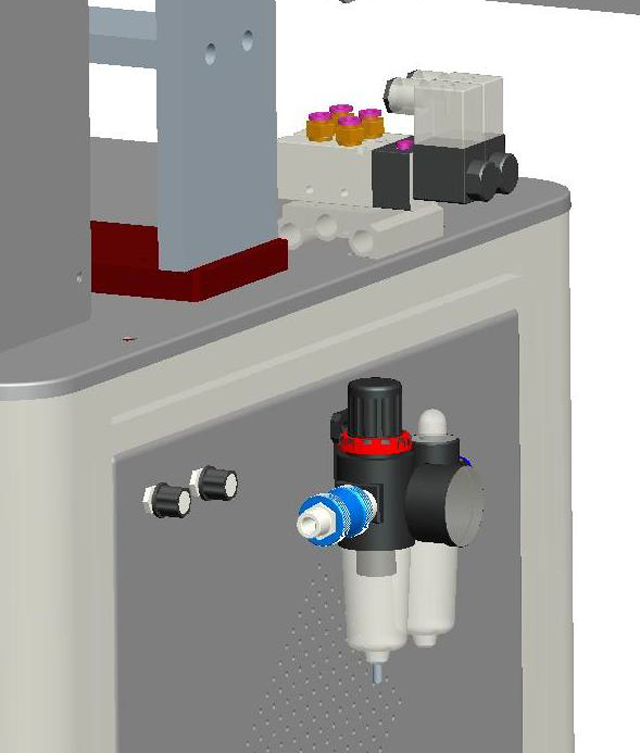

I. Αρχή Ηλεκτρικού Ελέγχου:

Τα σήματα εισόδου είναι σήμα ανίχνευσης προϊόντος, σήμα ανίχνευσης ετικετών και σήμα αναγνώρισης ετικετών, μετά την επεξεργασία σε PLC, το σήμα εξόδου είναι τα σήματα ελέγχου του κινητήρα έλξης και της ηλεκτρομαγνητικής βαλβίδας για τον έλεγχο της κάμψης του κυλίνδρου ελέγχου και του κινητήρα έλξης, για την ολοκλήρωση της επισήμανσης θέσης του προϊόντα.

Μέρος Πέμπτο Προσαρμογή

Ι. Μηχανική Ρύθμιση

1. Μηχανισμός καθοδήγησης:

Ρύθμιση μηχανισμού προσανατολισμού. Μετακινήστε το μπλοκ οδήγησης εμπρός και πίσω ανάλογα με το μέγεθος των προϊόντων για να διασφαλίσετε ότι τα προϊόντα δεν θα πάνε προς τη λάθος κατεύθυνση κατά τη μεταφορά. Προσαρμόστε ώστε να αφήνετε τα προϊόντα να περνούν ομαλά και είναι καλό ότι η κακή ευθυγράμμιση στις 2 πλευρές είναι εντός 0,5 mm.

2. Μηχανισμός ανάκτησης:

Ρυθμίστε τον μηχανισμό ανάκτησης για να κάνετε τον ελαστικό τροχό παράλληλο με το προϊόν, γεγονός που διασφαλίζει ότι η πίεση στο προϊόν είναι ομοιόμορφη, ο τροχός ανάκτησης μπορεί να αγγίξει την ετικέτα και η θέση της ετικέτας είναι σταθερή.

3. Κεφαλή επισήμανσης:

Η σχετική βίδα ασφάλισης πρέπει να χαλαρώνει πρώτα για κάθε ρύθμιση. Σφίξτε τη βίδα ασφάλισης μετά τη ρύθμιση. Ρυθμίστε πάνω-κάτω, εμπρός και πίσω με χειροκίνητους τροχούς. Θα μπορούσε να ρυθμιστεί παράλληλα ή περιστροφικά για να εφαρμόσει τη ρύθμιση της θέσης επισήμανσης.

4. Πίνακας διανομέα ετικετών:

Προσαρμόστε την πλακέτα διανομέα ετικετών, χαλαρώστε τη λαβή 7 σχημάτων στον μηχανισμό σύνδεσης της και περιστρέψτε την πλακέτα διανομέα ετικετών για μια συγκεκριμένη γωνία ώστε να ταιριάζει με τις ανάγκες του προϊόντος. Ίσως χρειαστεί να προσαρμόσετε τη γωνία για ομαλό διαχωρισμό ετικετών για ετικέτες με διαφορετικό πάχος και υλικά.

II. Ρύθμιση ηλεκτρικού αισθητήρα

Το μηχάνημα διαθέτει 2 σετ ηλεκτρικών αισθητήρων: ηλεκτρικό αισθητήρα ανίχνευσης προϊόντος και ηλεκτρικό αισθητήρα αναγνώρισης ετικέτας που μπορεί να ρυθμιστεί ανάλογα με τις ανάγκες ανίχνευσης προϊόντος και αναγνώρισης ετικέτας.

1. Προσαρμογή θέσης:

Ρυθμίστε το πλαίσιο του ηλεκτρικού αισθητήρα εμπρός και πίσω ή πάνω και κάτω για να προσαρμόσετε διαφορετικά προϊόντα και ετικέτες. Οι μέθοδοι ρύθμισης αναφέρονται στο τμήμα μηχανικής εισαγωγής.

2. Ρύθμιση ηλεκτρικών ματιών:

Ο αρχικός ηλεκτρικός αισθητήρας είναι ηλεκτρικός αισθητήρας αυλάκωσης MT. Άλλα ηλεκτρικά μάτια αναγνώρισης ετικέτας ή ανίχνευσης προϊόντος είναι προαιρετικά.

2.1 Ηλεκτρικός αισθητήρας αναγνώρισης ετικέτας: για τον εντοπισμό ετικετών (Μόνο ως εισαγωγή μοντέλου, μην αντιπροσωπεύετε τον πραγματικό τύπο αυτού του μηχανήματος)

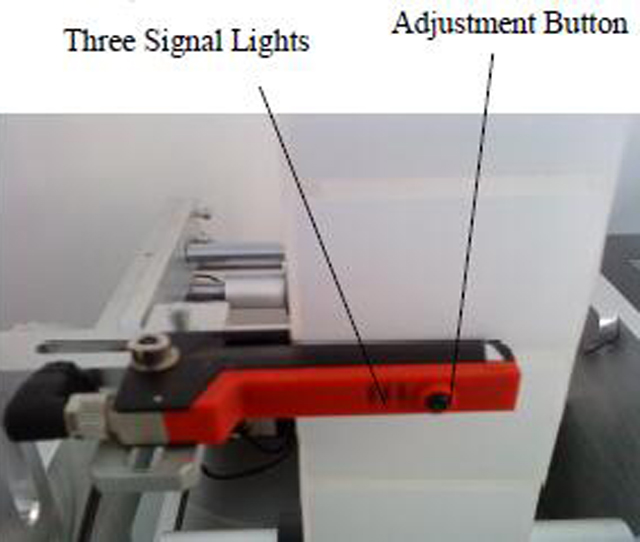

[Γερμανικός ηλεκτρικός αισθητήρας LEUZE GS-63]

Οδηγίες λειτουργίας του ηλεκτρικού αισθητήρα:

1) Σύρετε τις ετικέτες για να περάσουν από την αυλάκωση U του ηλεκτρικού αισθητήρα όπως φαίνεται στην παρακάτω εικόνα.

2) Σύροντας ετικέτες, η κίτρινη λυχνία σήματος είναι αναμμένη στο κενό μεταξύ των ετικετών και είναι σβηστή στο σημείο με τις ετικέτες, επομένως είναι φυσιολογικό και μπορεί να χρησιμοποιηθεί απευθείας.

3). Όταν η κίτρινη λυχνία σήματος είναι συνεχώς αναμμένη ή σβηστή, επαναφέρετε τον ηλεκτρικό αισθητήρα.

4) Οι μέθοδοι ρύθμισης του ηλεκτρικού αισθητήρα είναι οι εξής:

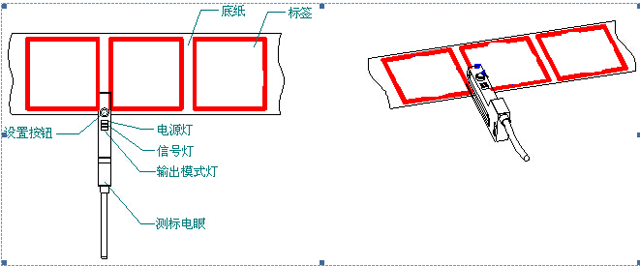

1. Σύρετε τις ετικέτες μέσα από ένα αυλάκι σε σχήμα U όπως φαίνεται στην παρακάτω εικόνα.
2. Βάλτε το χαρτί βάσης με την ετικέτα στην αυλάκωση του ηλεκτρικού αισθητήρα, πατήστε το κουμπί ρύθμισης για 3 δευτερόλεπτα μέχρι να αναβοσβήσει το κίτρινο σήμα, μετά αφήστε το κουμπί, βάλτε το βασικό χαρτί χωρίς ετικέτα στην αυλάκωση του ηλεκτρικού αισθητήρα, πατήστε το κουμπί ρύθμισης για 8 δευτερόλεπτα. στη συνέχεια αφήστε το κουμπί.
   Στη συνέχεια ολοκληρώνεται η διαδικασία επαναφοράς.
3. Σύρετε τις ετικέτες στο αυλάκι του ηλεκτρικού αισθητήρα. Η κίτρινη λυχνία σήματος είναι σβηστή όταν περνάει το χαρτί βάσης με την ετικέτα και ανάβει όταν περνάει το κενό μεταξύ των ετικετών.

2.2 Ηλεκτρικός αισθητήρας ανίχνευσης προϊόντος: (Μόνο ως εισαγωγή μοντέλου, μην αντιπροσωπεύετε πραγματικό τύπο εξοπλισμού)

2.2.1 Σύνδεση ηλεκτρικού αισθητήρα της σειράς FX-301:

Ο ηλεκτρικός αισθητήρας ανίχνευσης προϊόντος μπορεί να χρησιμοποιηθεί μόνο μέσω σωστής σύνδεσης. Ακολουθήστε τις οδηγίες σύνδεσης όπως παρακάτω. Το 'in' συνδέεται με μαύρο καλώδιο και το 'out' συνδέει ασημί σύρμα. [Ηλεκτρικός αισθητήρας σειράς FX-301]

2.2.2 Αρχή ανίχνευσης ηλεκτρικού αισθητήρα ανίχνευσης προϊόντος

Ο ηλεκτρικός αισθητήρας ανίχνευσης προϊόντος αναγνωρίζει το αντικείμενο σύμφωνα με την ποσότητα ανάκλασης φωτός. Ο ηλεκτρικός αισθητήρας εκπέμπει το φως στο αντικείμενο, το αντικείμενο μπορεί να αντανακλά συγκεκριμένο φως στον ηλεκτρικό αισθητήρα, όταν η ποσότητα του φωτός ανάκλασης φτάσει στην τιμή ρύθμισης, το σήμα του ηλεκτρικού αισθητήρα αλλάζει και στέλνει σήμα στο σύστημα ελέγχου.

2.2.3 Διακόπτης κατάστασης

Πατήστε το πλήκτρο 'mode/cancel', διακόπτης πράσινου φωτός με 'run', 'teach', 'ADJ' 'L/D' 'TIMER' 'PRO' πολλές λειτουργίες, υποδεικνύοντας διαφορετική κατάσταση εργασίας.

«RUN» σημαίνει κατάσταση λειτουργίας.

«TEACH» σημαίνει διδακτικό καθεστώς.

«ADJ» σημαίνει κατάσταση προσαρμογής.

«L/D» σημαίνει κατάσταση σήματος Πάνω/Κάτω.

Πατήστε το πλήκτρο 'Push' για επιβεβαίωση, εναλλάσσοντας τη λειτουργία μικροσυντονισμού.

2.2.4 Ρύθμιση ηλεκτρικού αισθητήρα ανίχνευσης προϊόντος

1. Όταν δεν υπάρχει προϊόν στη θέση εργασίας, ανοίξτε το διαφανές κάλυμμα του ενισχυτή ηλεκτρικού αισθητήρα, πατήστε το πλήκτρο 'MODE/CANCEL' και μεταβείτε στη λειτουργία 'TEACH'. Το παράθυρο ψηφιακής οθόνης εμφανίζει μια τιμή που είναι κενό σήμα, όπως '67' στην εικόνα όπως παρακάτω. Όταν σταθεροποιηθεί η τιμή, πατήστε 'PUSH' για επιβεβαίωση.
2. Στη συνέχεια, τοποθετήστε το προϊόν στο σταθμό ετικετών, κοντά στον αριστερό μοχλό τοποθέτησης, παρατηρήστε τη θέση και εντοπίστε τη θέση της ετικέτας στο προϊόν ρυθμίζοντας το μοχλό τοποθέτησης.
3. Μετά την προσαρμογή της θέσης της ετικέτας, μια νέα τιμή εμφανίζεται στο παράθυρο ψηφιακής οθόνης που είναι το σήμα κατά την ανίχνευση των προϊόντων, όπως «1900». Εάν η τιμή είναι σταθερή, πατήστε 'PUSH' για επιβεβαίωση. Αφού το ολοκληρώσετε, η ψηφιακή οθόνη εμφανίζει τις «ΚΑΛΕΣ» συμβουλές. (Πατήστε το πλήκτρο 'MODE/CANCEL' πίσω στην κατάσταση λειτουργίας 'RUN').
4. Μετάβαση σε μοντέλο «ADJ». Η ψηφιακή οθόνη εμφανίζει την τιμή=κενό σήμα (ανίχνευση σήματος-κενό σήμα)/2. Το σύστημα ορίζει αυτή την τιμή ως τιμή κατωφλίου. Εάν η τιμή του σήματος είναι μεγαλύτερη από την τιμή κατωφλίου, σημαίνει ότι υπάρχει αντικείμενο στην προεπιλογή και μικρότερη από την τιμή κατωφλίου, σημαίνει ότι το αντικείμενο είναι προεπιλεγμένο. Ανατροφοδότηση σήματος στο PLC. Το PLC θα στείλει την αντίστοιχη εντολή. Η τιμή κατωφλίου είναι ρυθμιζόμενη. Με την εναλλαγή του αριστερού/δεξιού πλήκτρου του 'PUSH', μπορείτε να αυξήσετε ή να μειώσετε την τιμή και να αλλάξετε την τιμή κατωφλίου (κανονικά δεν απαιτείται προσαρμογή). Τέλος, πατήστε 'PUSH' για επιβεβαίωση.
5. Πατήστε το πλήκτρο 'MODE/CANCEL' για να επιστρέψετε στην κατάσταση λειτουργίας 'RUN'. (Επιστροφή στην κατάσταση λειτουργίας "RUN" αφού ολοκληρώσετε τυχόν ρυθμίσεις.)
6. Κλείστε το διαφανές κάλυμμα και τις ρυθμίσεις φινιρίσματος.
7. Όταν το προϊόν τοποθετείται στη θέση επισήμανσης, ο ηλεκτρικός αισθητήρας ΑΝΙΧΝΕΥΣΗΣ ΠΡΟΪΟΝΤΟΣ ανιχνεύει σήμα και ανατροφοδοτεί το PLC. Το PLC στέλνει εντολή και τα αντίστοιχα μέρη της μηχανής ετικετών αρχίζουν να λειτουργούν.

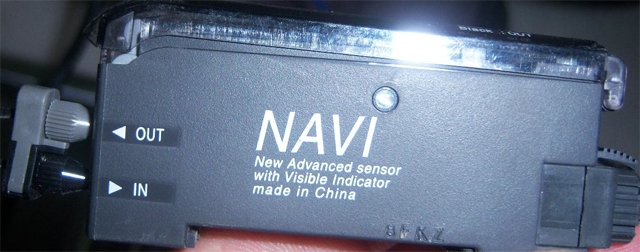

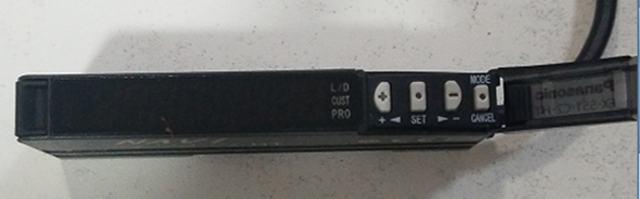

[Ηλεκτρικός αισθητήρας σειράς FX-301]

Μέρος έκτο Λειτουργία

I. Ετικέτα περιέλιξης

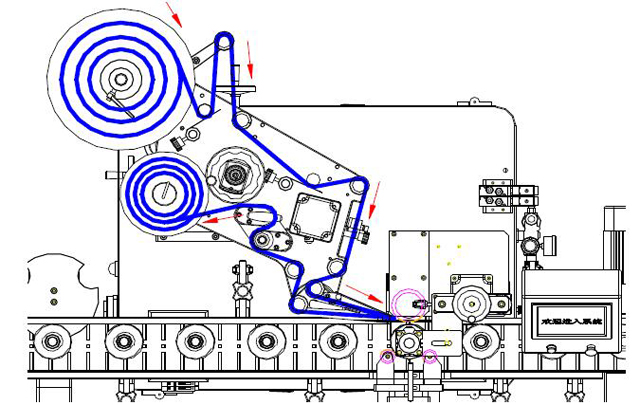

[Εικόνα περιέλιξης ετικέτας]

1. Χαλαρώστε τη ρυθμιζόμενη λαβή στην πλάκα υλικού του τριγώνου και αφαιρέστε την τριγωνική πλάκα.
2. Όπως υποδεικνύεται στην εικόνα, βάλτε το ρολό των ετικετών, τοποθετήστε την τριγωνική πλάκα υλικού και σφίξτε τη λαβή.
3. Περιστρέψτε τη λαβή σχήματος Τ στον μηχανισμό έλξης για μισό κύκλο δεξιόστροφα, χαλαρώστε τον άξονα έλξης και χαλαρώστε τις ροδέλες μαγγανίου στις 2 θέσεις.
4. Τυλίξτε την ετικέτα σύμφωνα με την κατεύθυνση που υποδεικνύεται από το κόκκινο βέλος (προσέξτε να διατηρήσετε ολόκληρη τη λωρίδα ετικέτας παράλληλη χωρίς λοξή.). Πιέστε ελαφρά το στέλεχος μαγγανίου στη λωρίδα ετικέτας και, στη συνέχεια, γυρίστε τη λαβή σχήματος Τ στον μηχανισμό έλξης για μισό κύκλο δεξιόστροφα. Εάν η ετικέτα πιεστεί στη θέση της, η περιέλιξη της ετικέτας έχει ολοκληρωθεί.

II. Μηχανικές Λειτουργίες

Οι μηχανικές λειτουργίες εκτελούνται συνήθως όταν το μηχάνημα είναι ενεργοποιημένο. Ρυθμίστε τη χειροκίνητη κατάσταση με τη βοήθεια σχετικών κινήσεων.

1. Μηχανισμός μεταφοράς: Προσαρμόστε τον μηχανισμό μεταφοράς για να βεβαιωθείτε ότι τα προϊόντα μεταδίδονται και αποστέλλονται με επιτυχία στη θέση επισήμανσης. Τοποθετήστε τα προϊόντα προς επισήμανση στις 2 πλευρές του μηχανισμού μεταφοράς για μικρή προσαρμογή. Συγκεκριμένες μέθοδοι λειτουργίας, ανατρέξτε στα σχετικά κεφάλαια στο «Πέντε Μέρος Προσαρμογή». Οι προσαρμογές της θέσης επισήμανσης και της θέσης ανακύκλωσης υλικού χρησιμοποιούν παρόμοια μέθοδο.
2. Ρύθμιση θέσης ετικετών: τοποθετήστε τα προϊόντα προς επισήμανση κάτω από την πλακέτα του διανομέα ετικετών, ρυθμίζοντας την κεφαλή ετικετών πάνω-κάτω ή εμπρός και πίσω, για να διασφαλίσετε ότι η θέση διαχωρισμού της ετικέτας ευθυγραμμίζεται με τη θέση επικόλλησης ετικετών. Ρυθμίστε τον μηχανισμό οδήγησης, για να εξασφαλίσετε την επικόλληση της ετικέτας στην υποδεικνυόμενη θέση. Χρησιμοποιήστε παραπάνω από 2 μεθόδους ενσωματωμένα για προσαρμογή.

III. Ηλεκτρολογικές εργασίες

Συνδέστε το ρεύμα→ ανοίξτε 2 διακόπτες έκτακτης ανάγκης. εκκίνηση μηχανής ετικετών→ ρύθμιση διεπαφής ανθρώπου-μηχανής→ έναρξη ετικετών.

Μέρος έβδομο Συντήρηση ρουτίνας εξοπλισμού

1. Περιβάλλον εγκατάστασης και λειτουργίας εξοπλισμού:

Θερμοκρασία δωματίου, ακατάλληλη για χρήση σε περιβάλλον υψηλής θερμοκρασίας, υγρασίας και όξινης βάσης για μακροπρόθεσμο για την αποφυγή των επιπτώσεων της μείωσης της διάρκειας ζωής, της απόδοσης και της ακρίβειας λειτουργίας.

2. Διατηρήστε καθαρό:

Καθαρίστε το μηχανισμό του εξοπλισμού μετά τη χρήση, π.χ. κύλινδρο τριβής, ηλεκτρικό κουτί κ.λπ. Για τον καθαρισμό και τη συντήρηση μπορεί να χρησιμοποιηθεί αλκοόλ ή ουδέτερο υγρό καθαρισμού του εμπορίου.

3. Προσοχή στον καθαρισμό:

• Μη χρησιμοποιείτε εργαλεία καθαρισμού που μπορεί να καταστρέψουν τη μηχανική επιφάνεια.
• Μην χρησιμοποιείτε διαβρωτικό πλαστικό δοχείο.
• Μην χρησιμοποιείτε όξινο υγρό διάλυσης.
• Περιοδικός έλεγχος και συντήρηση: ελέγχετε περιοδικά το μηχάνημα για να διατηρείται η καλή λειτουργία του, συμπεριλαμβανομένων ενδεικτικά των παρακάτω:
• Καθαρίστε τα πεταμένα υπολείμματα χαρτιού και τα υπολείμματα.
• Καθαρίστε τα υπολείμματα λαδιού από την πλευρά του κυλίνδρου.
• Καθαρίστε το φακό του αισθητήρα με μαλακή βούρτσα ή πανί.
• Αντικαταστήστε την ασφάλεια περιοδικά. Αυτός ο εξοπλισμός χρησιμοποιεί εναλλασσόμενο ρεύμα και μια ασφάλεια για την αποφυγή υπερφόρτωσης.
• Ανθεκτικό στη σκουριά: Ψεκάστε αντισκωριακό λάδι σε ανοξείδωτα και σιδερένια μέρη και τρίψτε ομοιόμορφα με μαλακό πανί.
• Το συνιστώμενο αντισκωριακό λάδι είναι λάδι ανθεκτικό στη σκουριά.

Μέρος όγδοο Συμβουλές αντιμετώπισης προβλημάτων επίλυσης κοινών δυσλειτουργιών:

1. Σπασμένο βασικό χαρτί:

Το σπασμένο χαρτί βάσης σχετίζεται στενά με την ποιότητα του βασικού χαρτιού, το ξύσιμο του βασικού χαρτιού στην πρόσφυση της ετικέτας και την πρόσφυση της ετικέτας.

1. Ελέγξτε τη φθορά του βασικού χαρτιού, εάν είναι κομμένο, αλλάξτε σε χαρτί βάσης καλύτερης ποιότητας. Το προτεινόμενο χαρτί είναι το Gelaxxindi και απαιτεί από τον προμηθευτή της ετικέτας να ελέγχει το βάθος κοπής της μήτρας.
2. Ελέγξτε το ξύσιμο της ετικέτας κατά την περιέλιξη για να εξαλείψετε τον παράγοντα γρατσουνίσματος.
3. Εάν η ετικέτα είναι αυτοκόλλητη, είναι εύκολο να σπάσει. Ελέγξτε το μήκος εξόδου της ετικέτας και βεβαιωθείτε ότι δεν υπάρχει πρόσφυση στα επισημασμένα προϊόντα.

2. Απόκλιση επισήμανσης μεγαλύτερη από την απαίτηση ακρίβειας:

• Η απόκλιση ετικέτας και η θέση απομάκρυνσης της ετικέτας, η κατεύθυνση της λωρίδας ετικέτας που δεν είναι παράλληλη με την κατεύθυνση μεταφοράς του προϊόντος, η ολίσθηση του τροχού έλξης, η εσφαλμένη ανίχνευση της θέσης του προϊόντος, η μη επικόλληση ετικέτας στο προϊόν που ευθυγραμμίζεται με τον τροχό επικόλλησης ετικέτας, η ανοχή του προϊόντος κ.λπ. να ελεγχθούν και να λυθούν αντίστοιχα.
• Εάν η λωρίδα ετικέτας είναι εκτός θέσης, αφήστε τον μηχανισμό έλξης και σύρετε την ετικέτα εμπρός και πίσω για να πάει σωστά. Αφού η ετικέτα πάει σωστά, σφίξτε τους κύκλους ορίου στις 2 πλευρές και οδηγήστε προς τα έξω την ετικέτα.
• Εάν η κατεύθυνση της λωρίδας της ετικέτας δεν είναι παράλληλη με την κατεύθυνση μεταφοράς του προϊόντος, ρυθμίστε την κλίση της κεφαλής ετικέτας για να διαπιστώσετε τον παραλληλισμό.
• Η ολίσθηση και η φθορά του τροχού έλξης σχετίζονται με τη βίδα ρολογιού στον τροχό έλξης. Τα 2 προβλήματα μπορούν να λυθούν και τα δύο σφίγγοντας τη βίδα χρονισμού.
• Στη διαδικασία κατασκευής του προϊόντος, η ανοχή των άκρων προκαλεί ανοχή στην επισήμανση. Η ανοχή προϊόντος μπορεί να λυθεί μόνο με έλεγχο ποιότητας του προϊόντος.

3. Ετικέτα εξόδου συνεχώς:

• Συνεχείς και ημιτελείς εξόδους ετικετών που σχετίζονται με την ευαισθησία ανίχνευσης του ηλεκτρικού αισθητήρα και θα μπορούσαν να επιλυθούν με προσαρμογή της ευαισθησίας. Λεπτομερείς οδηγίες αναφέρονται στο παραπάνω κεφάλαιο για την ηλεκτρική ρύθμιση των ματιών.
• Εάν δεν μπορεί να λυθεί μετά την ηλεκτρική ρύθμιση των ματιών, μπορεί να είναι ο λόγος που η ετικέτα δεν βρίσκεται στο πεδίο ανίχνευσης του ηλεκτρικού οφθαλμού ή έχει καταστραφεί. Συμβουλευτείτε την εταιρεία μας.
• Ένας άλλος λόγος είναι ότι η λωρίδα ετικέτας είναι εκτός θέσης και δεν ανιχνεύεται από το ηλεκτρικό μάτι. Ρυθμίστε τη θέση ανίχνευσης του ηλεκτρικού ματιού εμπρός και πίσω.

4. Βάσε το χαρτί χαλαρό στη θέση της πλακέτας του διανομέα ετικετών

• Το χαρτί βάσης χαλαρό σχετίζεται με πολύ χαμηλή ταχύτητα πρόσφυσης ή ολίσθηση του μηχανισμού έλξης. Εάν η ταχύτητα έλξης είναι πολύ χαμηλή, επιταχύνετε για να το λύσετε.
• Εάν ο μηχανισμός έλξης γλιστρήσει, σφίξτε τη βίδα ασφάλισης στον άξονα έλξης έως ότου το χαρτί βάσης να μην γλιστράει.
• Επιπλέον, δώστε προσοχή στον ιμάντα μεταφοράς πίσω από τον άξονα ανακύκλωσης υλικού σπασμένο ή όχι.

Δέσμευση υπηρεσίας

Η VKPAK παρέχει προ-πωλήσεις και υπηρεσίες μετά την πώληση κατά προτεραιότητα του πελάτη.

1. Παρέχετε επαγγελματικές τεχνικές συμβουλές πριν από την πώληση και καθοδηγήστε τους πελάτες να επιλέξουν τα κατάλληλα μοντέλα.
2. Παρέχετε εκπαίδευση στη λειτουργία της μηχανής ετικετών και καθοδηγήστε τους πελάτες να χρησιμοποιούν και να συντηρούν σωστά τη μηχανή ετικετών.
3. Παροχή υπηρεσιών τεχνικής υποστήριξης για την καθοδήγηση των πελατών για την επίλυση του προβλήματος των προβλημάτων επισήμανσης.
4. Η εγγύηση συντήρησης ενός έτους παρέχει υπηρεσίες συντήρησης.
